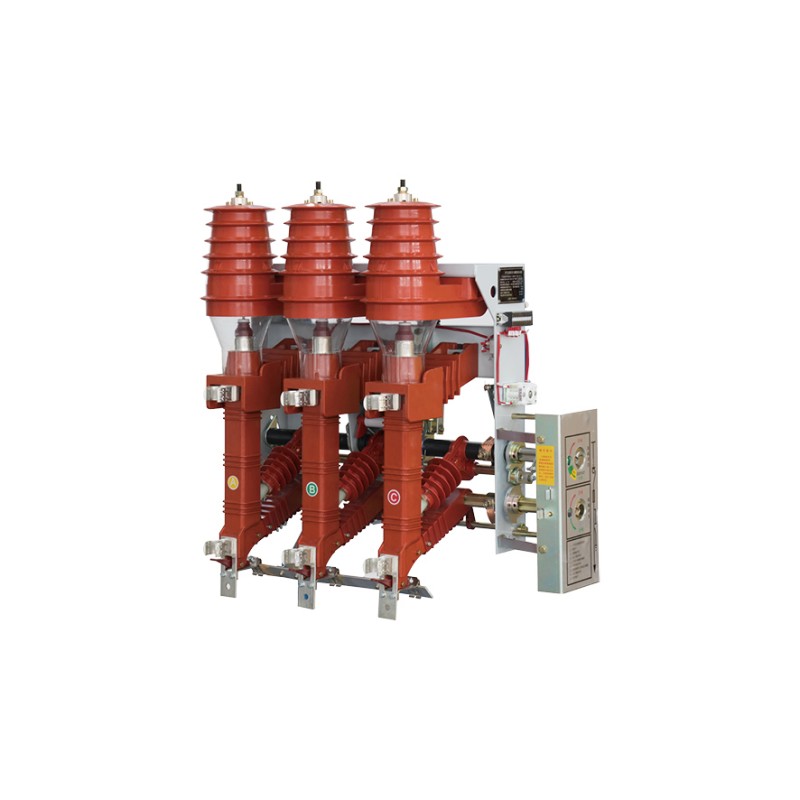

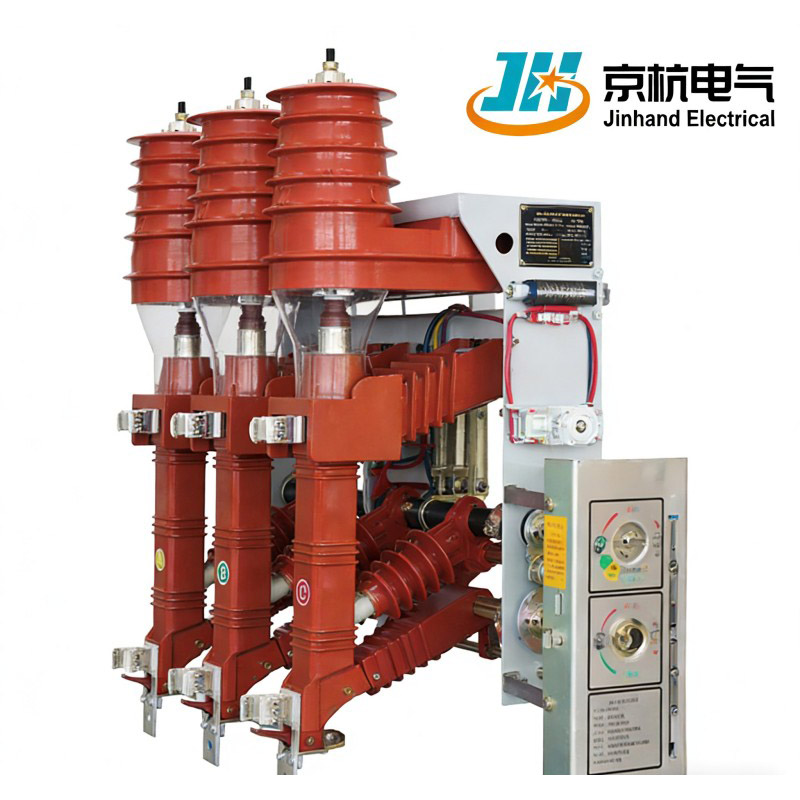

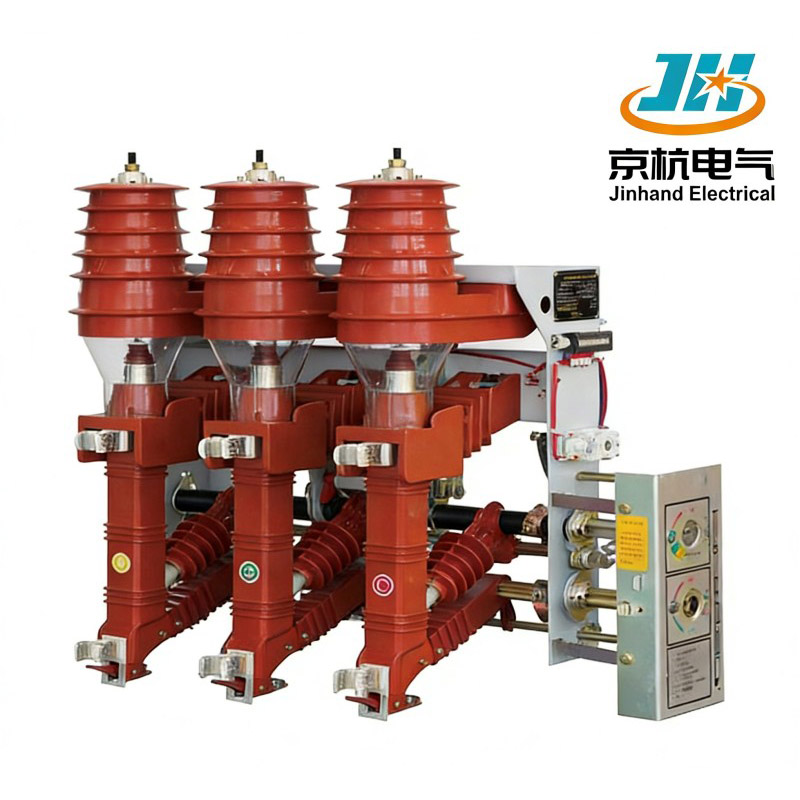

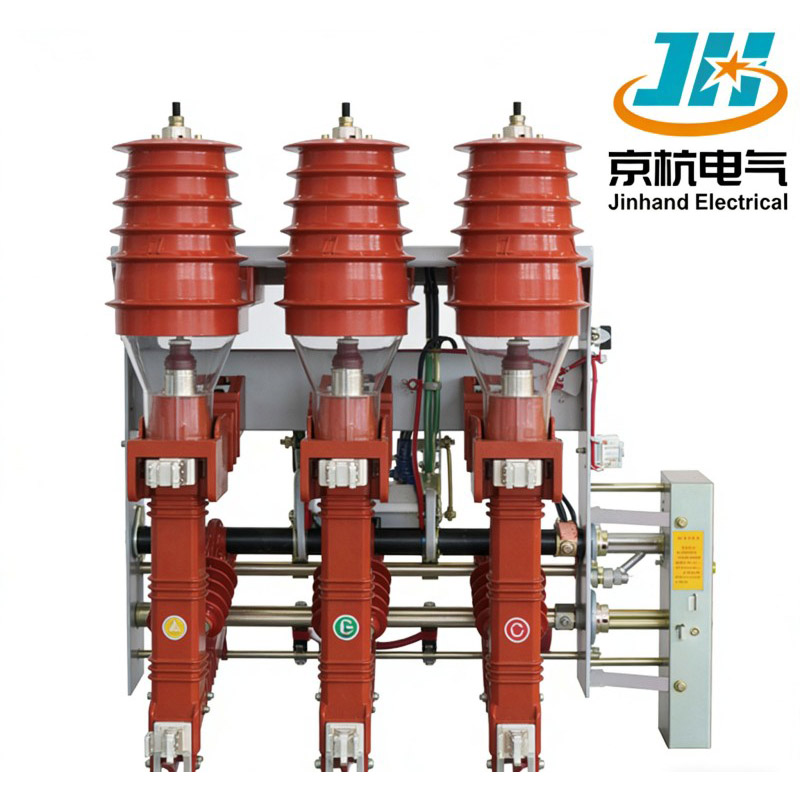

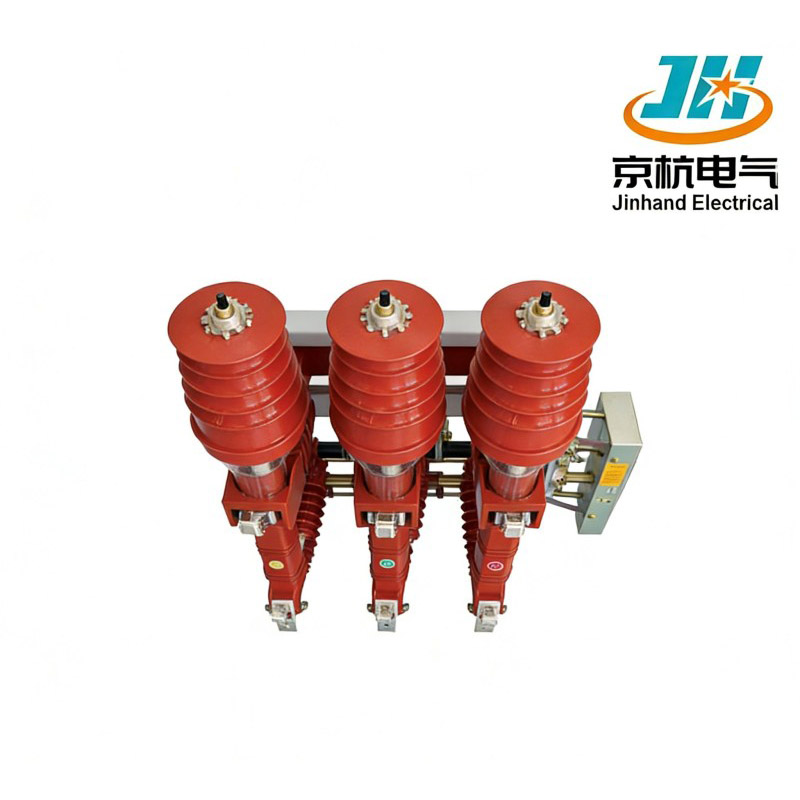

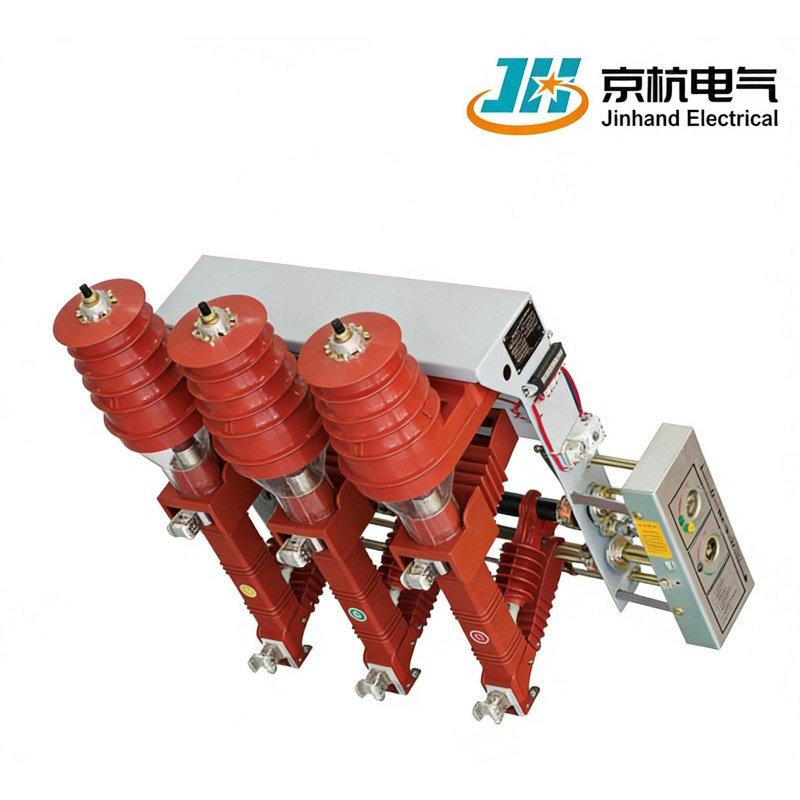

Los interruptores de carga tipo globo FKN12A-12D y FKRN12A-12D, fabricados por Jinhand Electrical de China, brindan control y protección para sistemas de 12 kV. Como fábrica y proveedor confiable, los paneles combinados de interruptor-fusible de carga tipo globo son ideales para subestaciones compactas y redes en anillo. Con una creciente influencia global, damos la bienvenida a asociaciones en todo el mundo.
1.Aplicación versátil: Adecuado para sistemas de distribución trifásicos de hasta 12 kV, lo que los hace adaptables a diversas necesidades de protección y control de equipos eléctricos.
2.Protección efectiva: El dispositivo combinado FKRN12A-12D proporciona protección mejorada al interrumpir las corrientes de cortocircuito de línea además de manejar corrientes de carga y sobrecarga.
3.Ideal para uso urbano y rural: especialmente adecuado para subestaciones terminales y subestaciones compactas, lo que facilita una distribución de energía confiable en redes urbanas y rurales.
| Proyecto | Unidad | Parámetro | |||
| FKN12A-12D | FKRN12A-12D | ||||
| Tensión nominal | kV | 12 | 12 | ||
| Frecuencia nominal | Hz | 50 | 50 | ||
| Corriente nominal | A | 630 | 125 | ||
| Nivel de aislamiento nominal | Tensión soportada de frecuencia eléctrica de 1 min. | Fase a tierra, fase a fase | kV | 42 | 42 |
| brecha de aislamiento | 48 | 48 | |||
| Voltaje soportado por impulso de relámpago (pico) | Fase a tierra, fase a fase | 75 | 75 | ||
| brecha de aislamiento | 85 | 85 | |||
| Corriente nominal de resistencia de corta duración | interruptor de carga | ka | 20 | - | |
| Seccionador de tierra | 20 | ||||
| Duración nominal del cortocircuito | interruptor de carga | S | 4 | - | |
| Seccionador de tierra | 2 | ||||
| Corriente nominal de cierre de cortocircuito (pico) | ka | 50 |
|
||
| Corriente de ruptura nominal | Corriente de ruptura de carga activa | A | 630 | - | |
| Corriente de ruptura de circuito cerrado | 630 | - | |||
| 5%Corriente de ruptura de carga activa | 31.5 | - | |||
| Corriente de carga del cable | 10 | - | |||
| Capacidad de ruptura del transformador sin carga | kVA | 1250 | |||
| Corriente nominal de ruptura de cortocircuito (fusible limitador de corriente) | ka |
|
31.5 | ||
| Corriente de transferencia nominal | A | - | 870 | ||
| Vida mecánica | Veces | 2000 | 2000 | ||
| Energía de salida del impactador | J |
|
1+0.5 | ||
Límites de temperatura del aire ambiente: límite superior +40 ℃, límite inferior -25 ℃;
Altitud no superior a 1000 m；
Humedad relativa: Promedio diario no superior al 95%, Promedio mensual no superior al 90%；
Intensidad sísmica no superior a 8 grados；
Lugares libres de incendios, riesgos de explosión, corrosión química y vibraciones severas;
Grado de contaminación: Clase Ⅱ
1. Capacidades de conmutación de carga: El interruptor de carga FKN12A-12D puede conmutar eficazmente las corrientes de carga y gestionar las condiciones de sobrecarga, garantizando un funcionamiento seguro del equipo conectado.
2. Funcionalidad del dispositivo combinado: El dispositivo combinado de interruptor-fusible de carga tipo inflador FKRN12A-12D integra funcionalidades de conmutación de carga e interrupción de cortocircuito en una sola unidad, lo que mejora la eficiencia operativa.
3.Compatibilidad con unidades de fuente de alimentación: Diseñado para controlar y proteger la red en anillo y las unidades de fuente de alimentación radial dual, asegurando una distribución confiable en diversas configuraciones de red.
1. Diseño multifunción integrado: combina el interruptor de carga y el fusible en una sola unidad, lo que permite tanto la conmutación de carga como la protección contra cortocircuitos para sistemas de distribución de 12 kV.
2.Compacto y altamente adaptable: Tamaño reducido ideal para subestaciones compactas y unidades principales de anillo, especialmente adecuado para subestaciones terminales urbanas y rurales.
3. Rendimiento confiable de extinción de arco: la extinción de arco tipo globo garantiza una fuerte capacidad de ruptura y una baja sobretensión de conmutación para mejorar la seguridad del sistema.
4. Opciones de configuración flexibles: FKN12A-12D solo admite conmutación de carga, mientras que FKRN12A-12D integra fusibles para interrupción de cortocircuitos, satisfaciendo diversas necesidades de protección.
5.Amplia idoneidad ambiental: funciona en temperaturas de -25 °C a +40 °C, altitudes de hasta 1000 m y es adecuado para áreas de grado de contaminación Clase Ⅱ.
1.Diseño de mantenimiento modular: el fusible y el mecanismo operativo son módulos reemplazables de forma independiente, lo que reduce el tiempo de inactividad y los costos de mano de obra.
2.Sistema de contacto de larga duración: los contactos plateados combinados con enfriamiento tipo inflador extienden la vida útil eléctrica y reducen la frecuencia de reemplazo.
3.Indicadores de estado visibles: algunos modelos cuentan con ventanas de visualización o indicadores de posición para facilitar la inspección y evaluación del estado, mejorando la eficiencia del mantenimiento.
1.Embalaje y transporte estandarizados: el embalaje de grado industrial resistente a la humedad y a los golpes admite el envío como gabinetes completos o cajas modulares, adaptables a diversas condiciones logísticas.
2. Alta compatibilidad de instalación: múltiples soportes de montaje y opciones de conexión garantizan la compatibilidad con unidades principales de anillo y aparamenta comunes.
3.Soporte técnico de ciclo completo: revisión de planos, orientación de instalación y asistencia en la puesta en marcha para garantizar una puesta en marcha sin problemas del proyecto.
1.Vida útil mecánica de hasta 2000 operaciones: el mecanismo operativo se somete a rigurosas pruebas de tipo y verificación de resistencia para una alta confiabilidad.
2. Excelente rendimiento de aislamiento: espacio de aislamiento que soporta voltaje de hasta 48 kV, impulso de rayo que soporta hasta 85 kV, adecuado para entornos de red exigentes.
3.Construcción completamente cerrada: Clasificación de protección de hasta IP4X, resistente eficazmente al polvo y la humedad, adecuada para instalación en exteriores y semiexteriores.
P1: ¿Cuál es la principal diferencia entre FKN12A-12D y FKRN12A-12D?
R: FKN12A-12D es un interruptor de carga que se utiliza para conmutar corrientes de carga y protección contra sobrecargas. FKRN12A-12D es una unidad combinada de interruptor de carga y fusible, capaz tanto de conmutación de carga como de interrupción de cortocircuito mediante fusibles.
P2: ¿Es adecuado para la protección de transformadores?
R: Sí, es particularmente adecuado para controlar y proteger transformadores de distribución de 12 kV, con capacidad de corte sin carga del transformador de hasta 1250 kVA.
P3: ¿Es conveniente reemplazar los fusibles?
R: Diseñado para reemplazo frontal o superior, lo que permite el intercambio de fusibles sin quitar las barras colectoras ni el cuerpo del interruptor principal, lo que garantiza simplicidad y seguridad.
P4: ¿Se puede actualizar para automatización?
R: Sí, puede equiparse con mecanismos operativos motorizados, sensores de posición e interfaces de comunicación para admitir funciones de automatización, señalización y control remoto.
1.Consulta Técnica Preventa: Revisión de diagramas del sistema, asesoramiento en selección y optimización de soluciones.
2.Capacitación y orientación posventa: capacitación presencial o en línea que cubre protocolos de operación, mantenimiento y seguridad.
3.Suministro rápido de repuestos: Stock regular de consumibles como fusibles y mecanismos operativos, soportando pedidos urgentes.
4.Soporte técnico del ciclo de vida: comprobaciones del estado del equipo, actualizaciones de modernización y servicios de extensión de vida útil.
