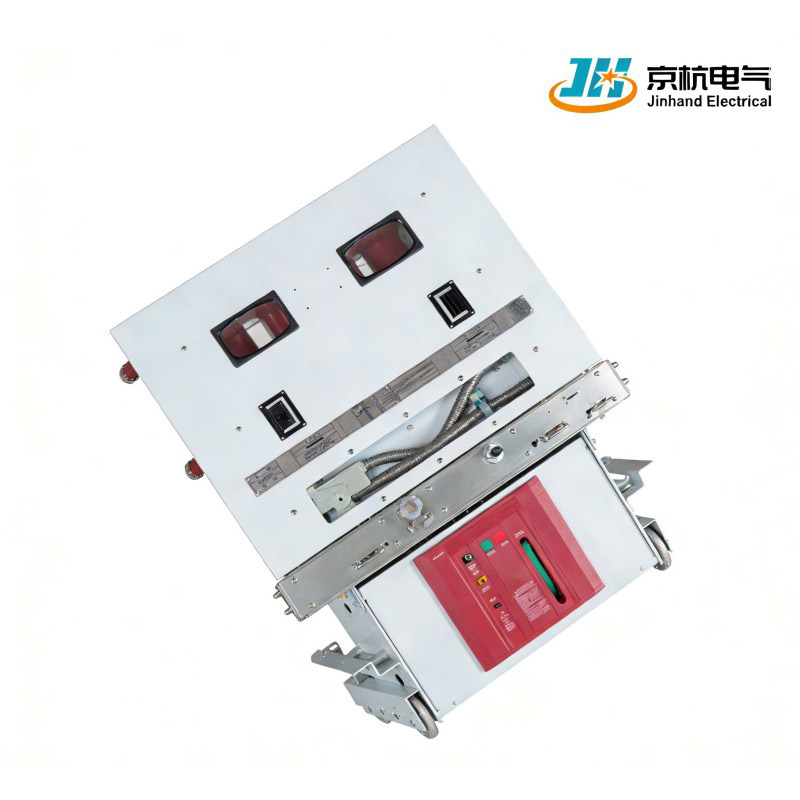

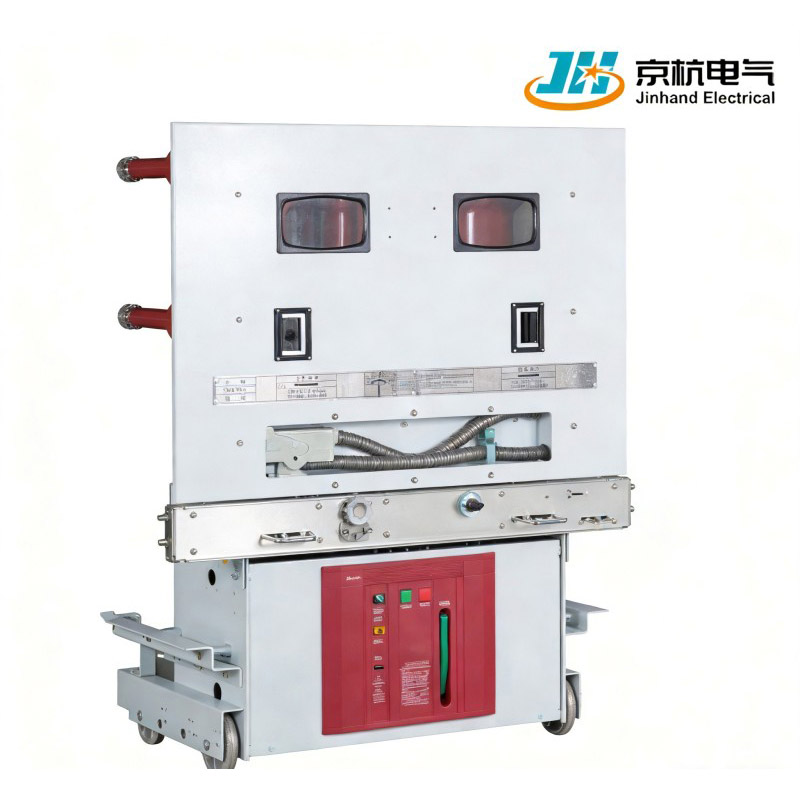

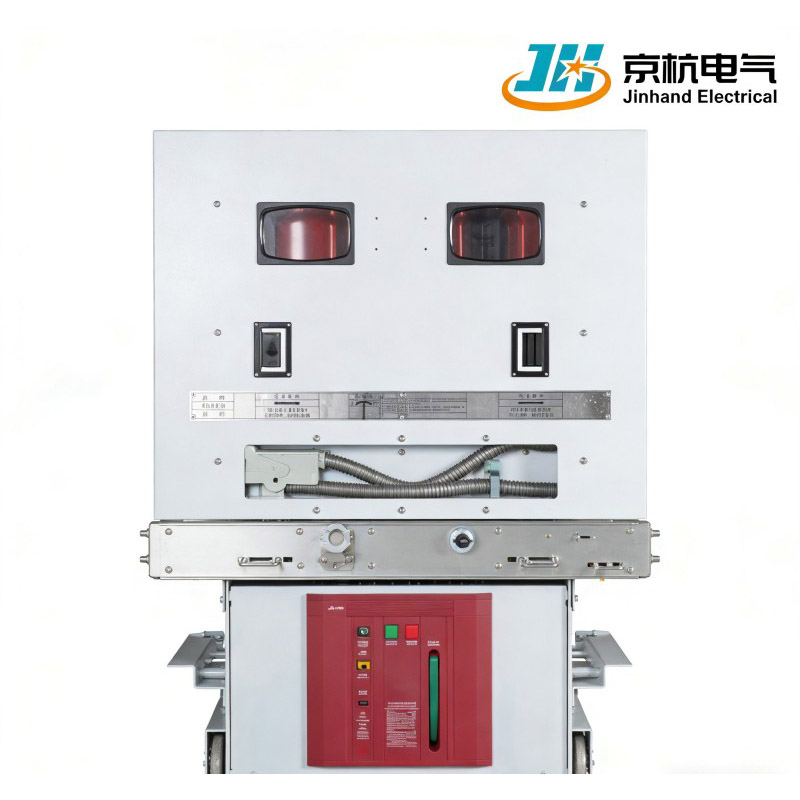

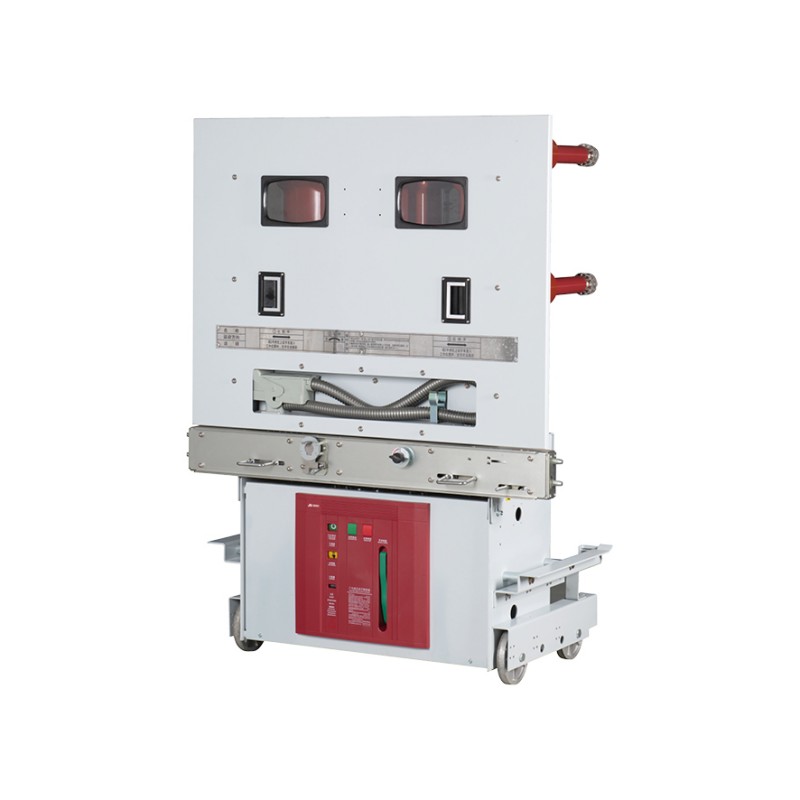

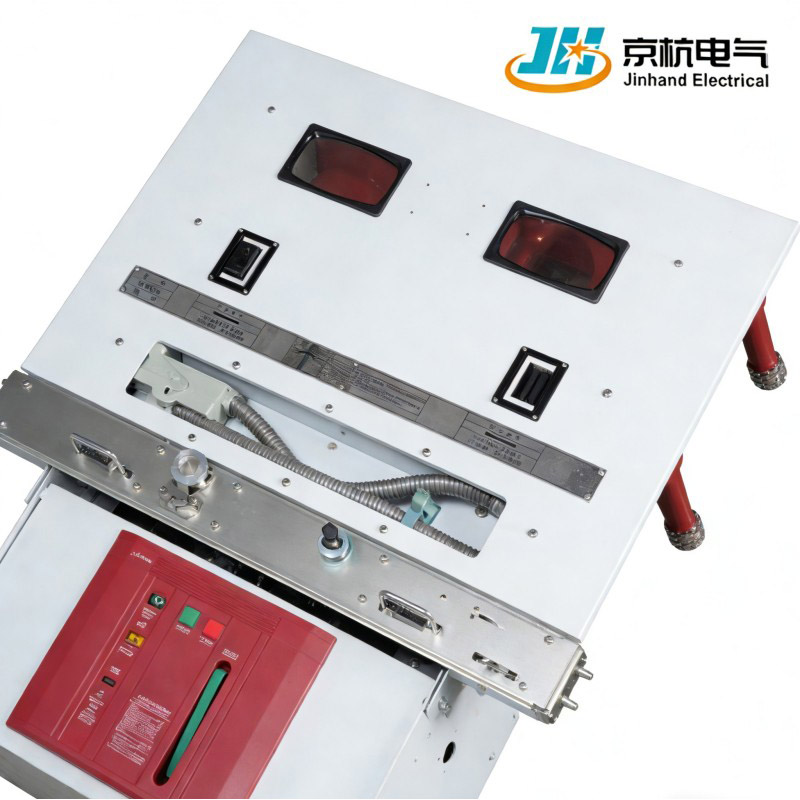

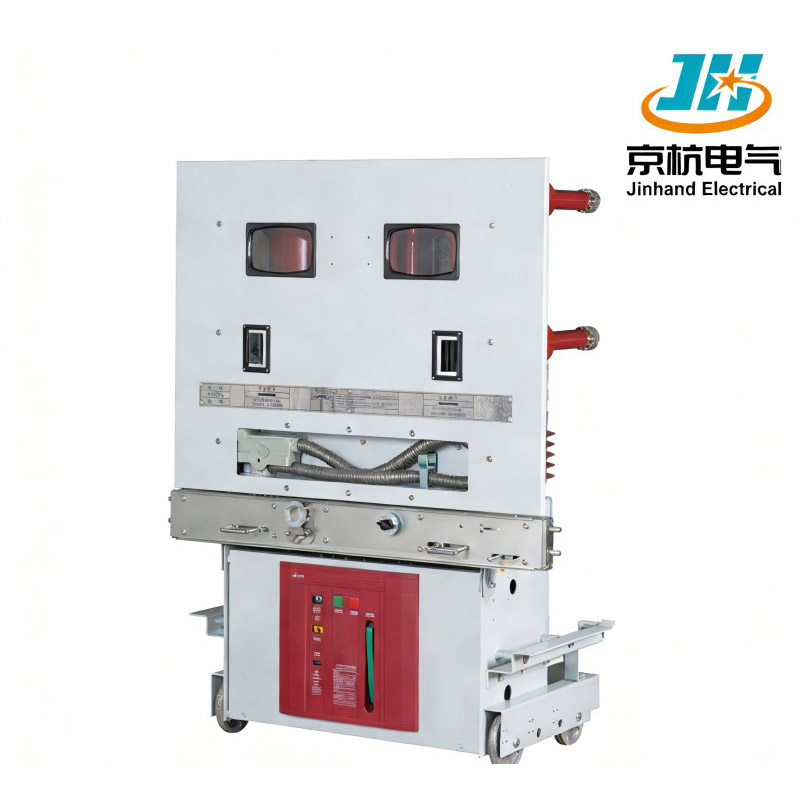

El disyuntor de vacío de alto voltaje para interiores ZN85-40.5, fabricado por Jinhand Electrical de China, está diseñado para aplicaciones en interiores de 40,5 kV/50 Hz. Como fábrica y proveedor confiable, nuestro producto conmuta e interrumpe de forma segura corrientes de carga, sobrecarga y cortocircuito, ideal para operaciones frecuentes en plantas de energía y subestaciones, con certificaciones internacionales que garantizan una calidad global.
1. Compatibilidad con alto voltaje: Diseñado para uso en interiores con un voltaje nominal de 40,5 kV, adecuado para diversas aplicaciones de alto voltaje.
2.Amplia gama de aplicaciones: Ideal para uso en empresas industriales y mineras, plantas de energía y subestaciones, mejorando la flexibilidad operativa.
3.Capacidad de operación frecuente: Especialmente adecuado para escenarios que requieren operación frecuente, mejorando la confiabilidad en entornos exigentes.
| Proyecto | Unidad | Parámetro | |
| Tensión nominal | kV | 40.5 | |
| Corriente nominal | A | 1250 1600 2000 | |
| Frecuencia nominal | Hz | 50 | |
| Corriente de ruptura nominal de cortocircuito | ka | 25 | 31.5 |
| Corriente nominal de cierre de cortocircuito (pico) | ka | 63 | 80 |
| Corriente nominal de resistencia de corta duración 4s | ka | 25 | 31.5 |
| Corriente nominal máxima soportada | ka | 63 | 80 |
| Tensión soportada de frecuencia eléctrica de 1 min. | kV | 95 | |
| Voltaje soportado por impulso de relámpago (pico) | 185 | ||
| Secuencia operativa nominal |
|
O-0,3 s-CO-180s-CO | |
| Número nominal de operaciones de interrupción de cortocircuito | Veces | 20 | |
| Vida mecánica | Veces | 10000 | |
| Hora de apertura | EM | ≤80 | |
| Corriente de ruptura del banco de un solo condensador | A | 630 | |
| Corriente de ruptura del banco de condensadores consecutivos | A | 400 | |
| Tensión de funcionamiento nominal | V | -110/~110,-220/~220 | |
1.Corriente alterna trifásica: funciona eficazmente con CA trifásica a 50 Hz, lo que garantiza la compatibilidad con sistemas eléctricos estándar.
2. Conmutación de corriente de carga y falla: Capaz de conmutar corriente de carga, corriente de sobrecarga y corriente de cortocircuito, brindando una protección integral.
3.Instalación en interiores: diseñado específicamente para instalación en interiores, protegiendo el equipo de factores ambientales externos.
1.Aplicación de nivel de alto voltaje: Diseñado específicamente para sistemas de voltaje medio-alto de 40,5 kV, satisfaciendo las necesidades de plantas de energía y distribución industrial a gran escala.
2. Fuerte capacidad de interrupción: corriente nominal de interrupción de cortocircuito de hasta 31,5 kA, cortando eficazmente varias corrientes de falla.
3. Diseño de operación frecuente: Vida mecánica de 10.000 operaciones, optimizada para aplicaciones que requieren operación frecuente.
4. Conmutación del banco de condensadores: admite la conmutación de bancos de condensadores individuales y consecutivos, adecuados para sistemas de compensación de potencia reactiva.
5.Certificación de estándar internacional: el producto pasa múltiples pruebas de estándares internacionales, cumpliendo con los requisitos del sistema de energía global.
1.Utiliza centros de mecanizado CNC de alta precisión para fabricar componentes clave, lo que garantiza precisión y consistencia dimensional.
2. Los interruptores de vacío utilizan marcas de renombre internacional y se someten a estrictas pruebas de envejecimiento e inspecciones por rayos X.
3.El proceso de ensamblaje se lleva a cabo en un ambiente de temperatura y humedad constantes para garantizar un rendimiento de aislamiento estable.
4.Cada producto se somete a pruebas de tipo completas antes de salir de fábrica, incluido el aumento de temperatura, las características mecánicas y las pruebas de aislamiento.
1.Mecanismo de amortiguación inteligente: utiliza tecnología de amortiguación hidráulica para reducir los impactos de apertura/cierre y prolongar la vida mecánica.
2. Diseño de aislamiento dual: el circuito principal y el mecanismo operativo utilizan aislamiento de aislamiento dual para mejorar la seguridad.
3.Sistema de contacto modular: admite monitoreo en línea del desgaste de los contactos para mantenimiento predictivo.
4. Dispositivo de bloqueo inteligente: cuenta con bloqueos mecánicos y eléctricos integrales para evitar malos funcionamientos.
5. Diseño de adaptación de temperatura amplia: los materiales y procesos especiales garantizan un funcionamiento estable bajo temperaturas extremas.
1.Experiencia en tecnología de alto voltaje: más de 20 años de enfoque en I + D y fabricación de disyuntores para niveles de voltaje de 40,5 kV y superiores.
2.Control de calidad de extremo a extremo: implementa el seguimiento y pruebas de calidad de todo el proceso, desde las materias primas hasta los productos terminados.
3.Experiencia global en proyectos: Los productos se han aplicado en proyectos de centrales eléctricas y redes en más de 30 países.
4.Capacidad de servicio de personalización: admite diseños personalizados para parámetros y condiciones ambientales especiales.
5.Sistema de Servicio Integral: Establece una red de servicio global, brindando respuesta rápida y soporte técnico.
P1: ¿Cuáles son los principales escenarios de aplicación de los disyuntores de 40,5 kV?
R: Se utiliza principalmente en aplicaciones de distribución de voltaje medio-alto, como el lado de 35 kV de subestaciones de 110 kV, estaciones reductoras principales en grandes empresas industriales/mineras y sistemas de energía auxiliares de plantas de energía.
P2: ¿Qué significa una vida mecánica de 10.000 operaciones?
R: Significa que el disyuntor puede completar 10.000 operaciones de apertura/cierre en condiciones normales de funcionamiento. Con 2 operaciones por día, se puede utilizar de forma continua durante más de 13 años.
P3: ¿Admite actualizaciones inteligentes?
R: Sí, admite la adición de controladores inteligentes para el monitoreo en línea de características mecánicas, evaluación de la vida eléctrica y funciones de control remoto.
P4: ¿Qué condiciones especiales se requieren para la instalación?
R: Requiere una base de concreto nivelada, espacio de instalación estándar y condiciones de ventilación. Se recomienda controlar la temperatura ambiente entre -25°C y +40°C.
Hemos establecido un sistema de gestión de logística profesional, utilizando embalajes a prueba de golpes y humedad para garantizar un transporte seguro a larga distancia. Admite diversos términos de comercio internacional y proporciona servicios completos de documentación de exportación, inspección y declaración de aduanas. El tiempo de entrega estándar del producto es de 45 a 60 días, con canales acelerados disponibles para pedidos urgentes.
Después de desarrollarse durante más de una década, Jinhand se encuentra ahora entre los principales fabricantes y proveedores de equipos eléctricos en China. Nuestra fábrica emplea muchas tecnologías y equipos de vanguardia, y lo alentamos a solicitar nuestros productos premium fabricados en China a precios competitivos.
