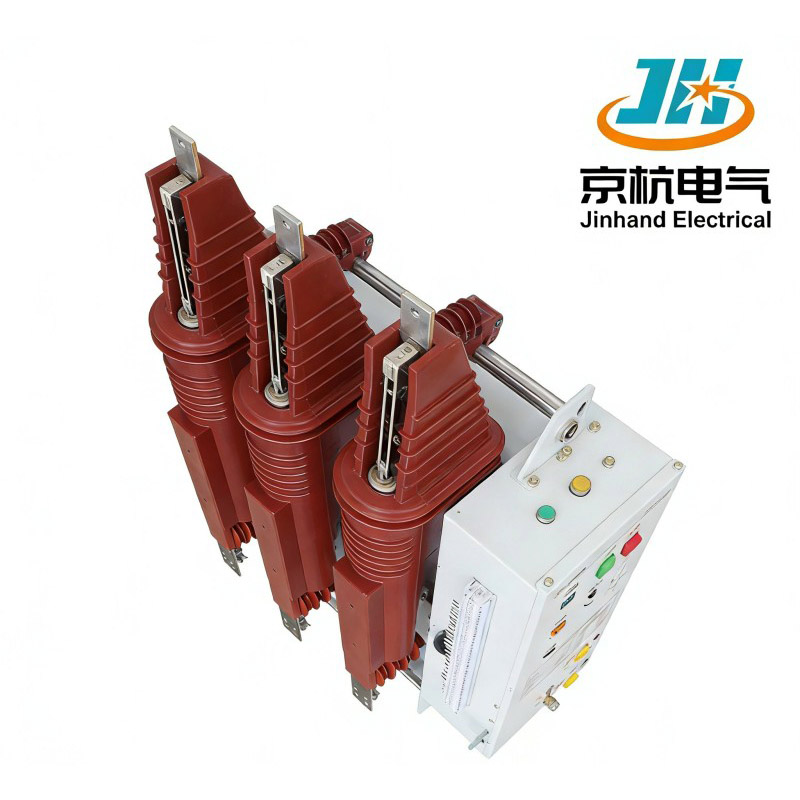

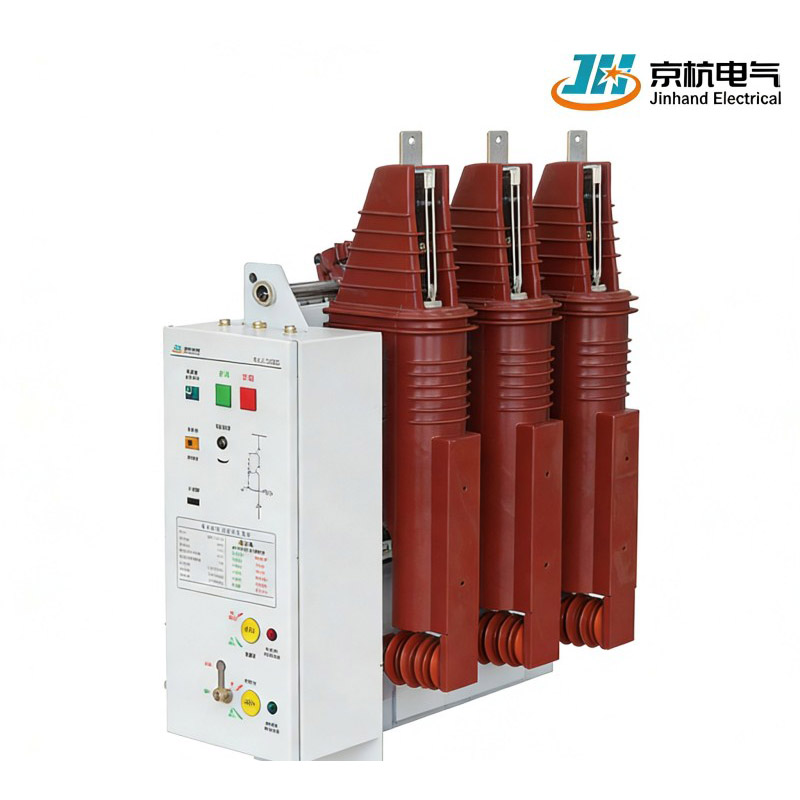

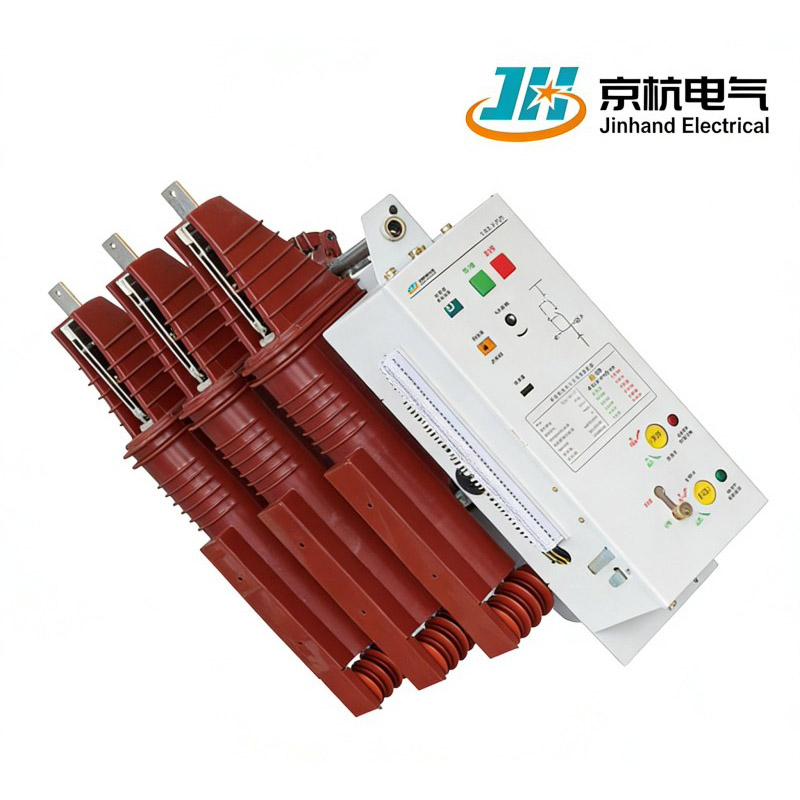

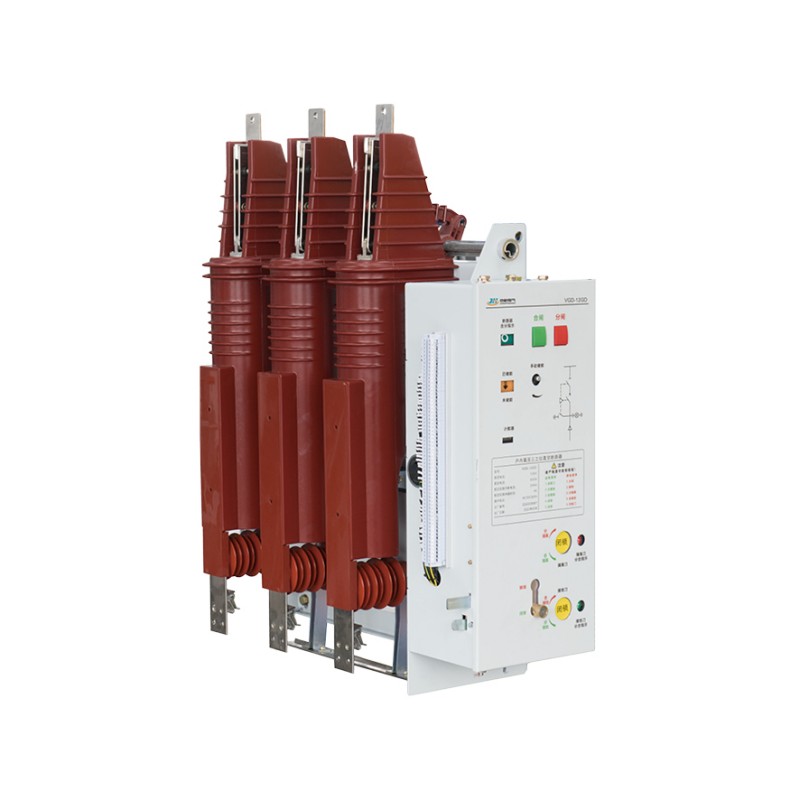

El disyuntor en vacío combinado de tres posiciones y alto voltaje CA VGD-12GD de Jinhand Electrical de China presenta montaje lateral integrado con seccionador, interruptores de puesta a tierra dobles y enclavamiento compacto para gabinetes de 500 mm. Como fabricante y proveedor de fábrica líder, garantizamos un rendimiento de 12 kV/1250 A/31,5 kA de alta calidad con aislamiento sólido, sensores de visualización en vivo y enclavamientos de puertas sin ajuste.

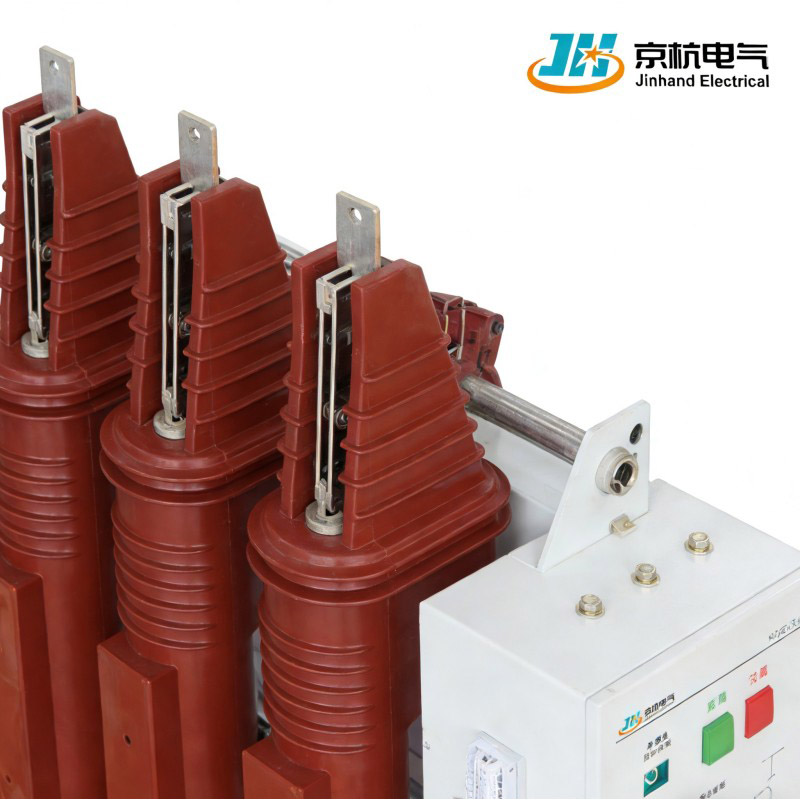

1.Diseño integrado: el dispositivo presenta un diseño integrado de montaje lateral con seccionadores y seccionadores de tierra, lo que proporciona una solución compacta que ahorra espacio y simplifica la instalación.
2. Alta capacidad de corriente: nominal para 12 kV y una capacidad de corriente que oscila entre 630 A y 1250 A, soporta corrientes de cortocircuito de hasta 31,5 kA, lo que lo hace adecuado para aplicaciones robustas.

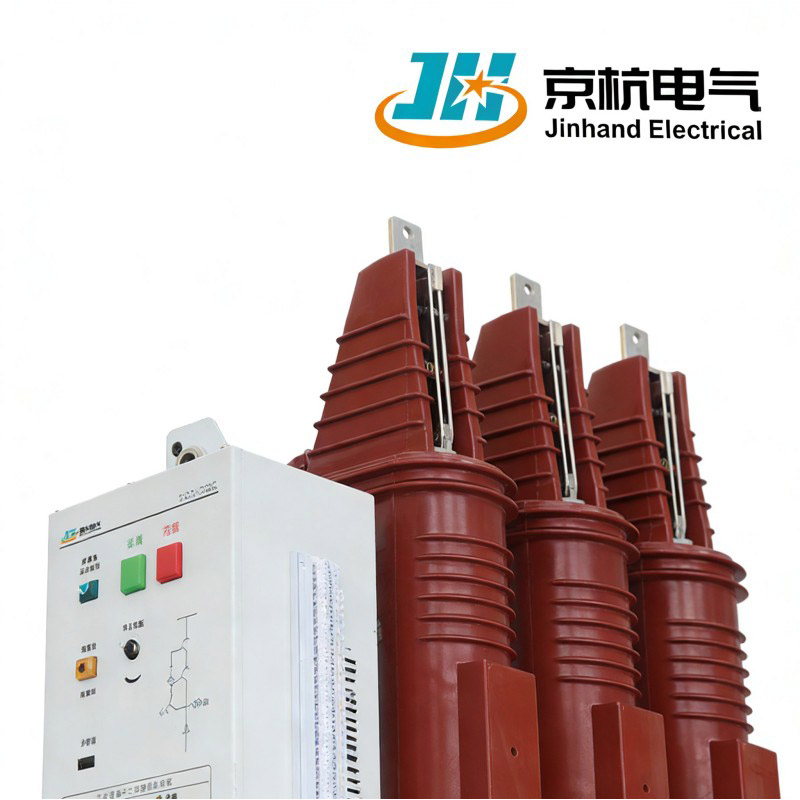

3. Funciones fáciles de usar: Equipado con un sensor de visualización en vivo sin contacto para el terminal saliente, lo que mejora la seguridad al permitir a los usuarios monitorear el estado en vivo sin contacto físico.
| Proyecto | Unidad | Parámetro | ||
| Tensión nominal | kV | 12 | ||
| (1 min) Tensión nominal de resistencia a la frecuencia eléctrica de corta duración: Fase a fase/Interruptor | 42/48 | |||
| Tensión nominal soportada por impulso de relámpago (pico): Fase a fase/Interruptor | 75/85 | |||
| Voltaje soportado de frecuencia de alimentación del circuito secundario (1 min | V | 2000 | ||
| Frecuencia nominal | Hz | 50 | ||
| Corriente nominal | A | 630 1250 | ||
| Corriente de ruptura nominal de cortocircuito | ka | 20 | 25 | 31.5 |
| Corriente nominal máxima soportada | ka | 50 | 63 | 80 |
| Corriente nominal de cierre de cortocircuito | ka | 50 | 63 | 80 |
| Corriente nominal de resistencia de corta duración 4s | ka | 20 | 25 | 31.5 |
| Duración nominal de la corriente de resistencia a corto plazo | s | 4 | ||
| Corriente de ruptura nominal del banco de condensadores simple/espalda con espalda | A | 630/400 | ||
| Creación de corriente de irrupción del banco de condensadores nominal | ka | 12,5 (frecuencia ≤1000Hz) | ||
| Número nominal de operaciones de interrupción de cortocircuito | Veces | 30 | ||
| Vida mecánica (interruptor de aislamiento/disyuntor/interruptor de puesta a tierra) |
|
3000/10000/3000 | ||
| Desgaste acumulativo permitido Espesor de contactos fijos y móviles | milímetros | 3 | ||
| Tensión de funcionamiento de cierre nominal | V | CA24/48/110/220 CC24/48/110/220 | ||
| Voltaje de operación de apertura nominal | ||||
| Voltaje nominal del motor de almacenamiento | V | CA24/48/110/220 CC24/48/110/220 | ||
| Potencia nominal del motor de almacenamiento | W | 90 | ||
| Tiempo de almacenamiento | S | ≤15 | ||
| Brecha de contacto | milímetros | 9±1 | ||
| Sobrecarrera | 3,5±0,5 | |||
| Tiempo de rebote de cierre de contacto | EM | ≤2 | ||
| No simultaneidad de apertura y cierre trifásico | ≤2 | |||
| Tiempo de apertura (tensión nominal) | ≤40 | |||
| Tiempo de cierre (tensión nominal) | ≤60 | |||
| Velocidad de apertura promedio (contacto recién abierto a 6 mm) | EM | 0,9~1,3 | ||
| Velocidad de cierre promedio (6 mm al contacto recién cerrado) | 0,5~0,9 | |||
| Amplitud de rebote de apertura de contacto | milímetros | ≤2 | ||
| Presión de contacto de cierre de contacto | N | 2400±200(20-25kA)3100±200(31,5kA) | ||
| Secuencia operativa nominal |
|
0-0,3s-CO-180s-CO | ||
| Resistencia de bucle | μ | ≤130 | ||
1.Diseño integrado: el dispositivo presenta un diseño integrado de montaje lateral con seccionadores y seccionadores de tierra, lo que proporciona una solución compacta que ahorra espacio y simplifica la instalación.
2. Alta capacidad de corriente: nominal para 12 kV y una capacidad de corriente que oscila entre 630 A y 1250 A, soporta corrientes de cortocircuito de hasta 31,5 kA, lo que lo hace adecuado para aplicaciones robustas.
3. Funciones fáciles de usar: Equipado con un sensor de visualización en vivo sin contacto para el terminal saliente, lo que mejora la seguridad al permitir a los usuarios monitorear el estado en vivo sin contacto físico.

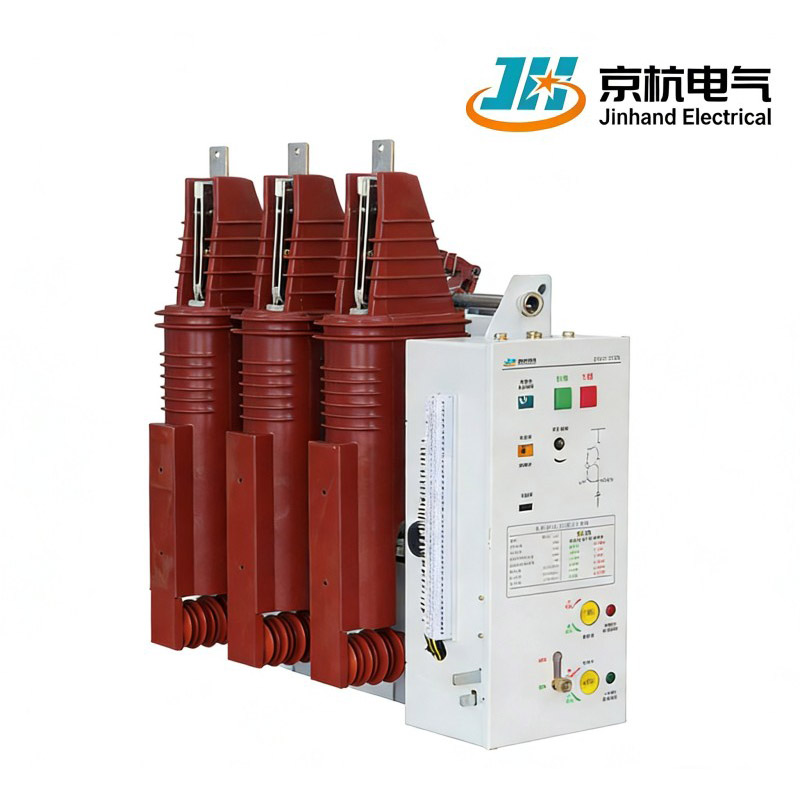

1. Diseño integrado de tres posiciones: integra un interruptor de aislamiento, un disyuntor de vacío y dos interruptores de puesta a tierra en una sola unidad, lo que ahorra espacio y simplifica el cableado.
2.Instalación ultracompacta: optimizada para gabinetes de 500 mm de ancho, lo que ahorra un 40 % de espacio de instalación en comparación con las soluciones tradicionales.
3.Enclavamiento sin ajustes: el mecanismo de bloqueo de la puerta del gabinete está preajustado de fábrica y no requiere ajustes en el sitio, lo que simplifica la instalación.
4.Pantalla en vivo sin contacto: terminales salientes equipados con sensores sin contacto, que muestran de forma segura y visual el estado en vivo.

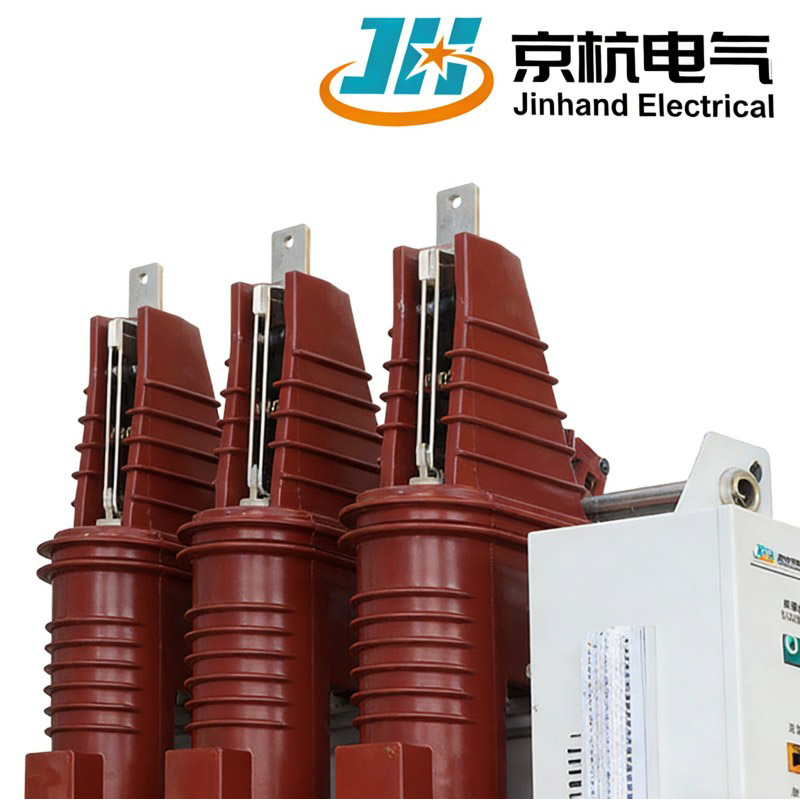

5.Aislamiento sólido confiable: el circuito principal utiliza tecnología de aislamiento sólido, lo que mejora la confiabilidad del aislamiento y reduce las necesidades de mantenimiento.
1.Accionamiento integrado de tres posiciones: el accionamiento de un solo eje logra una conmutación confiable entre las posiciones de aislamiento, apertura/cierre y puesta a tierra.
2.Sensores de posición inteligentes: utiliza sensores Hall para detectar con precisión el estado de cada posición.
3.Ajuste de presión adaptable: el mecanismo de compensación de presión de contacto automático garantiza una vida útil eléctrica constante.

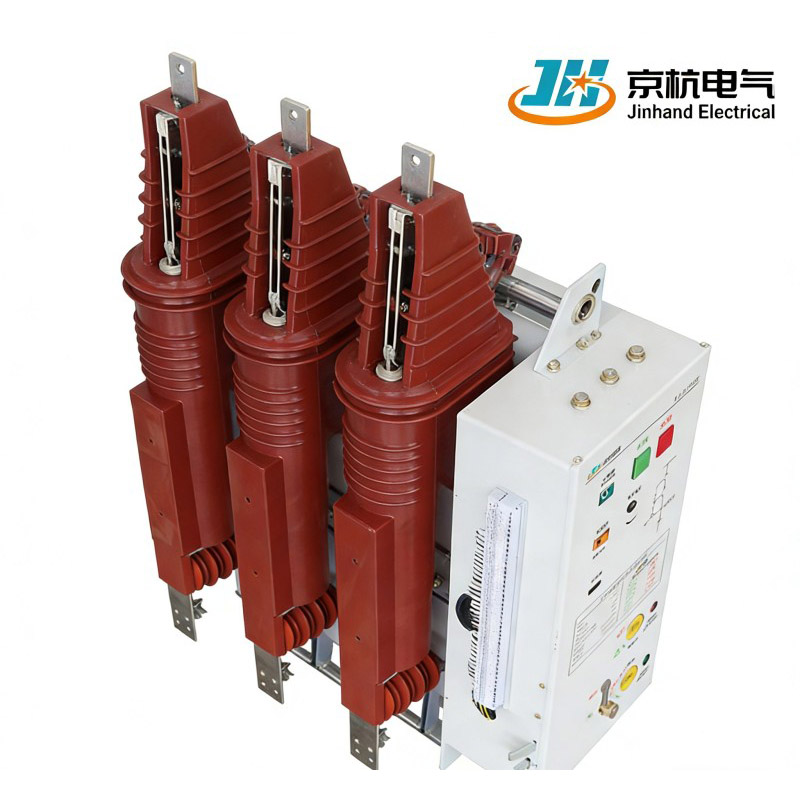

4. Terminales modulares entrantes/salientes: Admite configuraciones flexibles de terminales frontales/traseros para adaptarse a diferentes tipos de gabinetes.
5. Diseño de adaptabilidad ambiental: Grado de protección IP4X, adecuado para entornos operativos de -25 °C a +40 °C.
1.Liderazgo tecnológico de tres posiciones: una de las primeras empresas de China en desarrollar disyuntores de vacío de tres posiciones, con una profunda experiencia técnica.
2.Capacidad de producción estandarizada: producción anual de más de 10.000 disyuntores de tres posiciones, con importantes beneficios de escala.
3.Estricto control de calidad: certificados según el sistema de gestión de calidad ISO9001, los productos cuentan con múltiples certificaciones internacionales.
4.Servicio de respuesta rápida: establece una línea directa de soporte técnico 7×24, con respuesta a problemas de emergencia dentro de las 4 horas.
5.Soluciones personalizadas: proporciona diseño de coordinación de gabinetes y personalización de parámetros según las necesidades específicas del cliente.
