Disyuntor de vacío para exteriores de alto voltaje

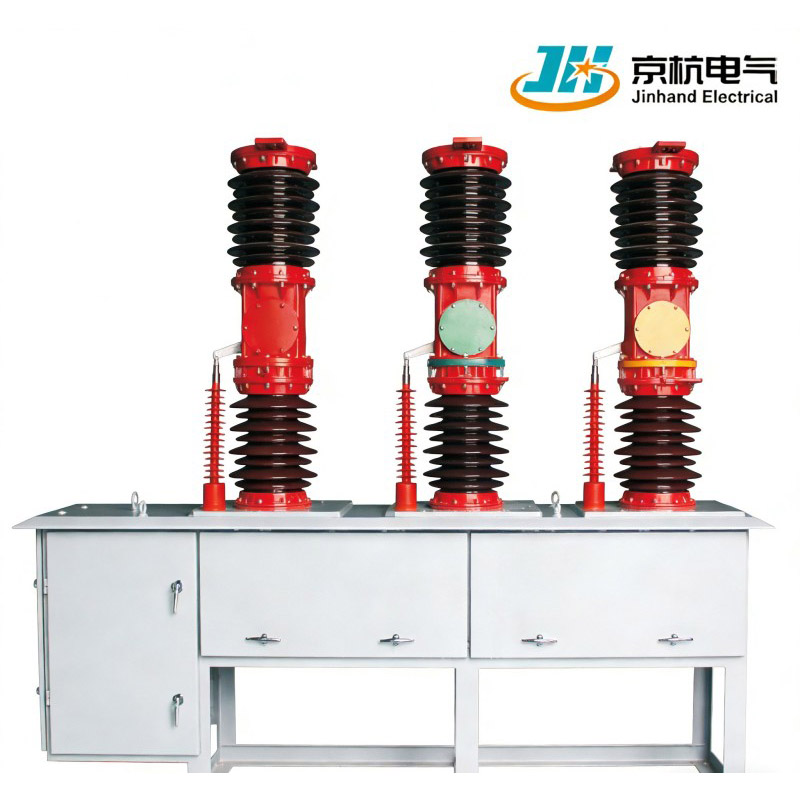

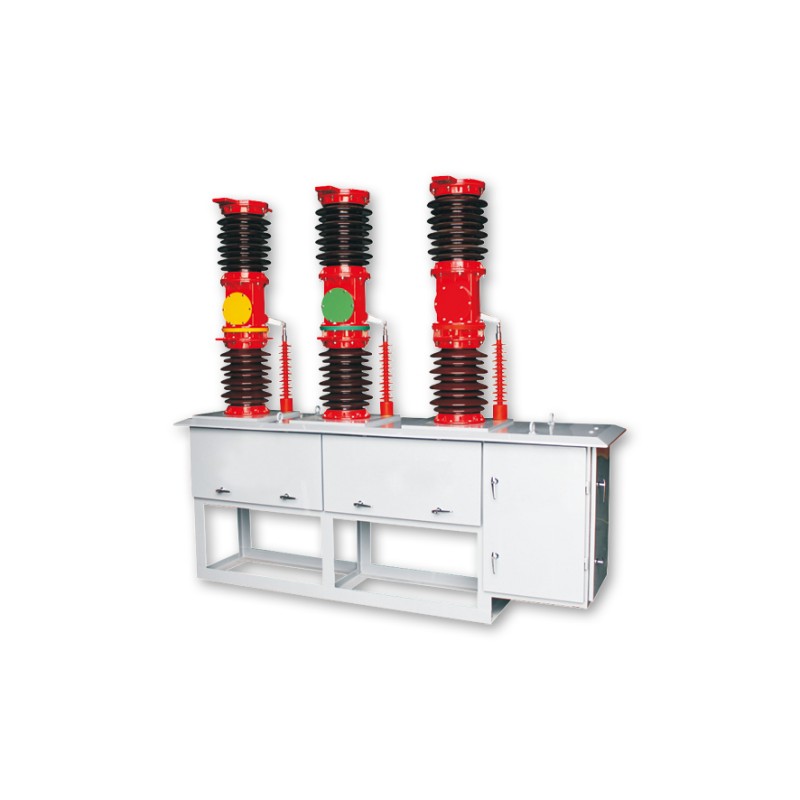

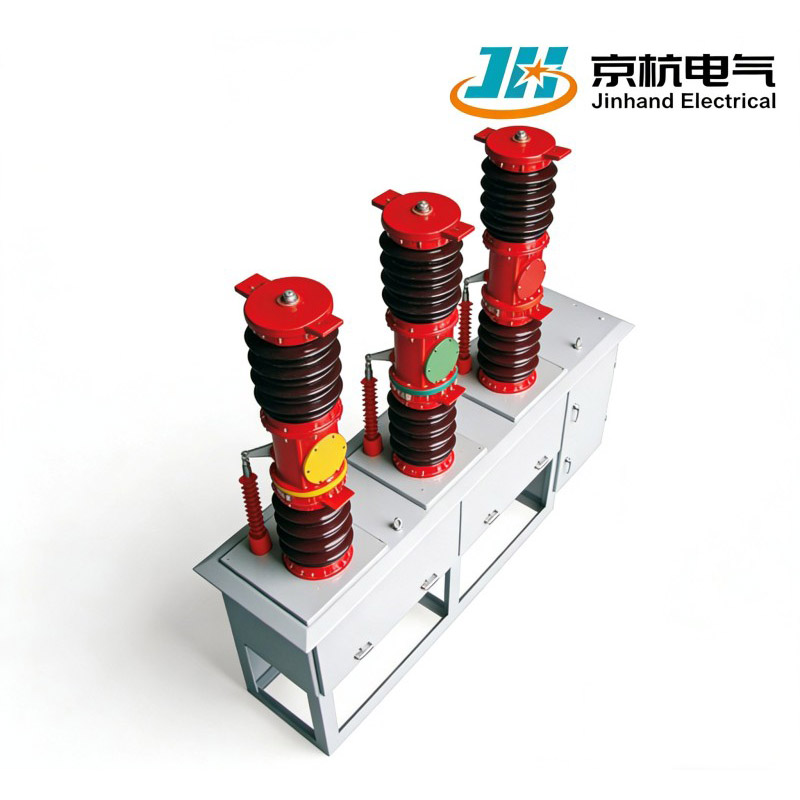

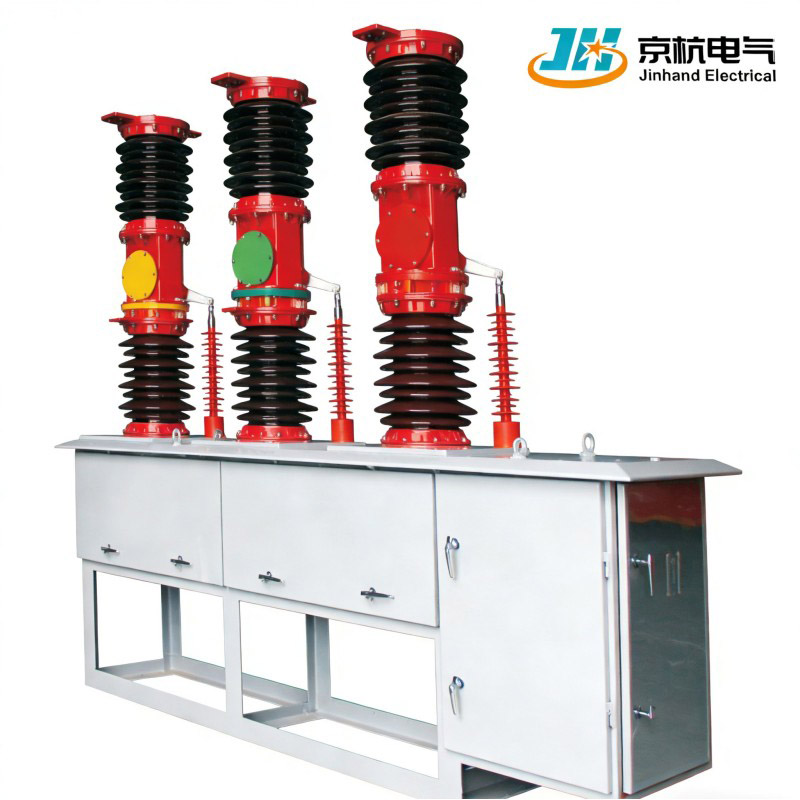

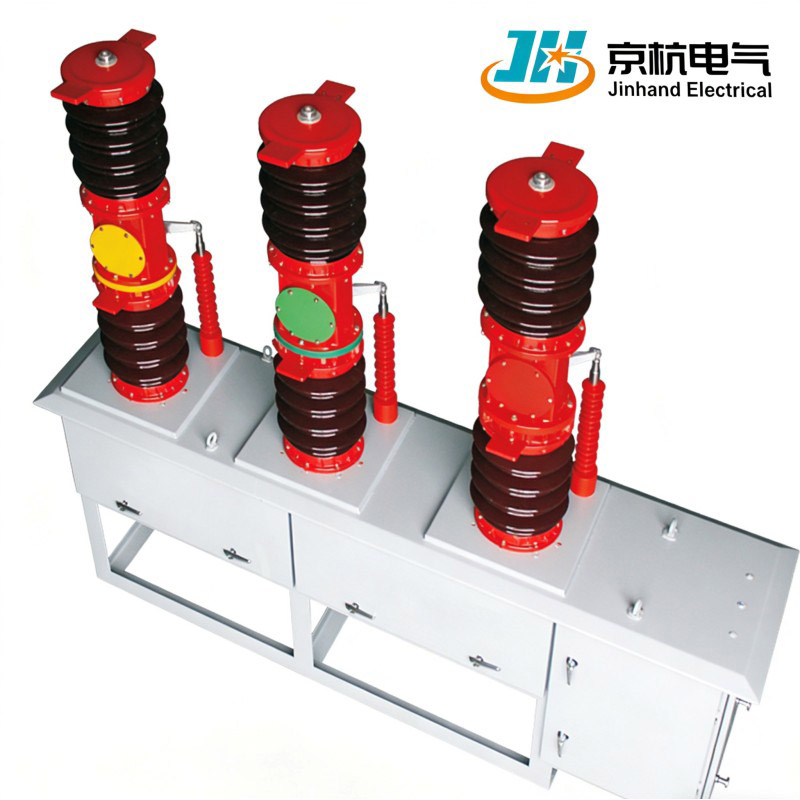

El disyuntor de vacío para exteriores de alto voltaje ZW7-40.5, fabricado y suministrado por Jinhand Electrical de China, está diseñado para sistemas trifásicos de CA de 50 Hz y 40,5 kV. Este disyuntor directo de fábrica proporciona conmutación e interrupción confiable de corrientes de carga, sobrecarga y cortocircuito en redes de distribución de energía.

Ventajas

1.Protección confiable: interrumpe efectivamente las corrientes de carga, sobrecargas y corrientes de cortocircuito, garantizando la seguridad e integridad de los sistemas de energía.
2.Capacidad de alto voltaje: diseñado específicamente para funcionar a 40,5 kV, lo que lo hace adecuado para aplicaciones de alto voltaje en entornos exteriores.
3.Durabilidad: Construido para uso en exteriores, ofrece un rendimiento sólido en diversas condiciones ambientales.

PRINCIPALES PARÁMETROS TÉCNICOS

Características principales

1.Diseño Trifásico: Optimizado para sistemas de energía trifásicos con una frecuencia CA de 50Hz, mejorando la compatibilidad con redes eléctricas estándar.
2.Operación versátil: capaz de conmutar e interrumpir múltiples tipos de corrientes, incluidas corrientes de carga, sobrecarga y cortocircuito.
3.Tecnología de vacío: utiliza tecnología de interrupción de vacío, que mejora la confiabilidad y reduce los requisitos de mantenimiento en comparación con los disyuntores tradicionales.

Productos destacados

1.Protección de alto voltaje en escenario completo: voltaje nominal de 40,5 kV, adecuado para redes de distribución de voltaje medio de 35 kV, con capacidad de corte de corriente de carga completa, sobrecarga y cortocircuito.
2. Larga vida mecánica: vida mecánica de hasta 10.000 operaciones, adecuada para aplicaciones de automatización y conmutación frecuente.
3. Fuerte adaptabilidad ambiental: diseño de poste con aislamiento sólido completamente sellado, excelente resistencia a la condensación, contaminación y niebla salina, adecuado para ambientes exteriores hostiles.
4.Funciones inteligentes integradas: admite monitoreo remoto y control local, con unidades de diagnóstico, comunicación y protección inteligentes opcionales para admitir actualizaciones de automatización de la red de distribución.

Optimización de costos operativos

1.Interruptor de vacío sin mantenimiento: No se requiere inspección ni reemplazo del medio extintor de arco durante toda su vida útil, lo que reduce significativamente la carga de trabajo y los costos de mantenimiento.
2.Diseño estructural modular: los transformadores de corriente, los mecanismos operativos y las unidades de control están diseñados de forma modular, lo que permite el reemplazo rápido de componentes defectuosos y minimiza el tiempo de inactividad.
3.Monitoreo inteligente de la condición: sensores integrados y módulos de comunicación admiten monitoreo de temperatura, análisis de características mecánicas en línea y alerta temprana de fallas para mantenimiento predictivo.
4.Operación sin mantenimiento a largo plazo: pocos puntos de lubricación, alta confiabilidad del mecanismo, que solo requieren inspecciones de rutina básicas, lo que reduce los costos operativos a largo plazo.

Logística e instalación

1. Diseño de transporte compacto: estructura de gabinete común tripolar, peso total de envío de 800 kg, adecuado para transporte estándar de contenedores y camiones con embalaje resistente y a prueba de golpes.
2.Solución de instalación rápida: proporciona soportes de montaje preensamblados y accesorios estandarizados, que admiten la instalación montada en poste, plataforma o cimientos con una conexión simple en el sitio.
3.Fácil puesta en servicio: equipado con panel de control local e interfaces de depuración, admite parámetros preestablecidos, pruebas funcionales y puesta en servicio remota para acortar el tiempo de puesta en servicio.
4.Soporte logístico global: se asocia con múltiples empresas de logística internacional para brindar envío puerta a puerta, despacho de aduanas y orientación sobre entregas en el sitio.

Durabilidad y estabilidad

1. Caja de acero inoxidable completamente sellada: Grado de protección IP67, resistente a la corrosión y a los rayos UV, adecuada para alta humedad, gran altitud y zonas costeras.
2. Alta confiabilidad del aislamiento: voltaje soportado de frecuencia eléctrica seca de 95 kV, húmedo de 80 kV, resistencia al impulso de rayo de 185 kV, rendimiento de aislamiento estable con baja descarga parcial.
3.Funcionamiento preciso del mecanismo: velocidad media de apertura 1,5 ± 0,2 m/s, velocidad de cierre 0,7 ± 0,2 m/s, sincronización trifásica ≤2 ms, lo que garantiza un funcionamiento fiable.
4.Amplia adaptabilidad de temperatura: rango de temperatura de funcionamiento de -40 ℃ a +60 ℃, mecanismo de almacenamiento de energía y controlador validados mediante pruebas cíclicas de temperatura alta/baja.

Ventajas del proceso de producción

1.Línea de producción totalmente automatizada: utiliza soldadura robótica, mecanizado CNC y proceso APG (gelación por presión automática) para postes con aislamiento sólido para garantizar la consistencia.
2.Pruebas estrictas de fábrica: Cada unidad se somete a pruebas de características mecánicas, pruebas de resistencia del circuito, pruebas de frecuencia de potencia y voltaje soportado por impulso, y detección de descarga parcial.
3.Control de materiales y procesos: los contactos hechos de aleación de cobre y cromo, los componentes del mecanismo tratados térmicamente y con acabado superficial, los materiales aislantes cumplen con los estándares ambientales y de resistencia a la intemperie.
4.Sistema de trazabilidad de calidad: implementa un sistema de gestión de códigos de barras para registrar fuentes de componentes clave, parámetros de proceso y datos de prueba para una trazabilidad del ciclo de vida completo.

Aspectos destacados de la innovación

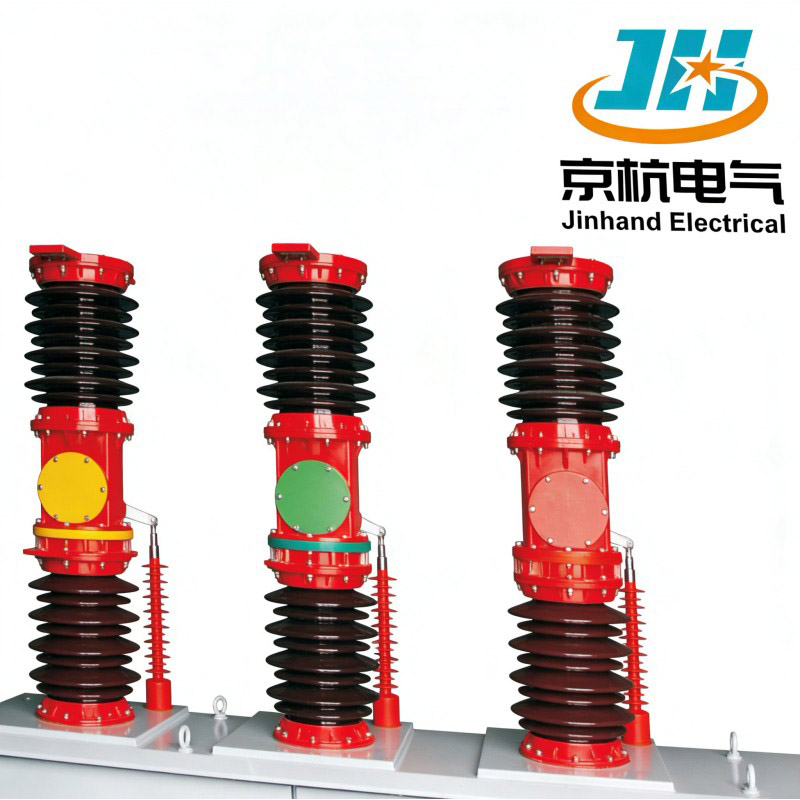

1.Poste inteligente integrado: combina un interruptor de vacío, soporte de aislamiento y sensores en un poste con aislamiento sólido para una estructura compacta y alta confiabilidad.
2. Mecanismo de resorte de almacenamiento de energía dual: cuenta con almacenamiento de energía manual/eléctrico, tiempo de almacenamiento corto, energía de cierre/apertura estable, admite un cierre automático rápido.
3.Compatibilidad de comunicación inteligente: admite múltiples protocolos de comunicación, incluidos IEC 61850, Modbus, DNP3.0 para una fácil integración en sistemas de subestaciones inteligentes.
4.Interfaz fácil de usar: Equipada con una gran pantalla LCD y teclado, admite menús en chino/inglés, registro de eventos, consulta de fallas y configuración de parámetros.
