Disyuntor tipo caja moldeada

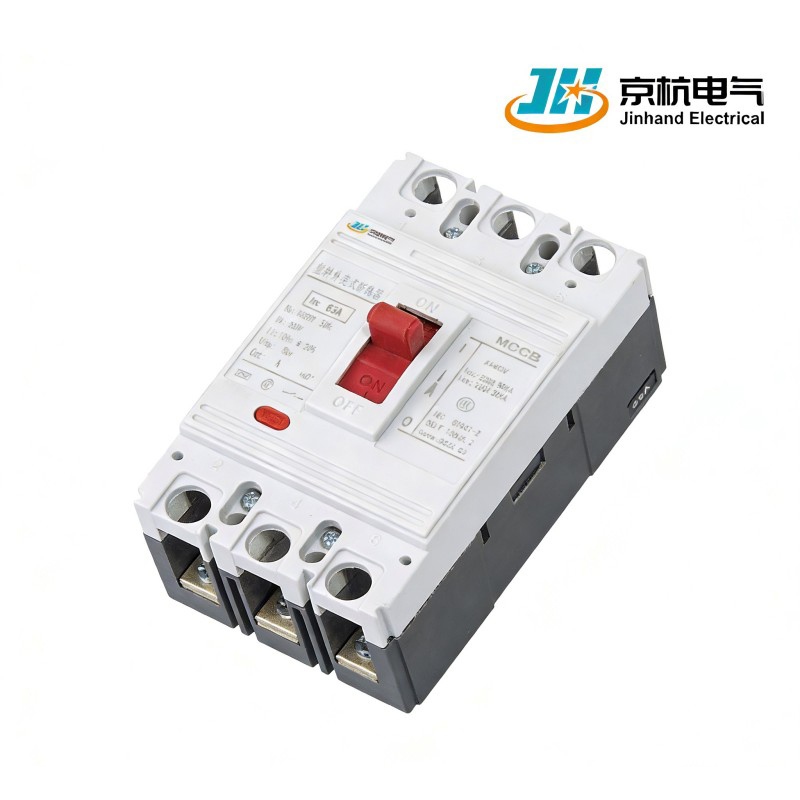

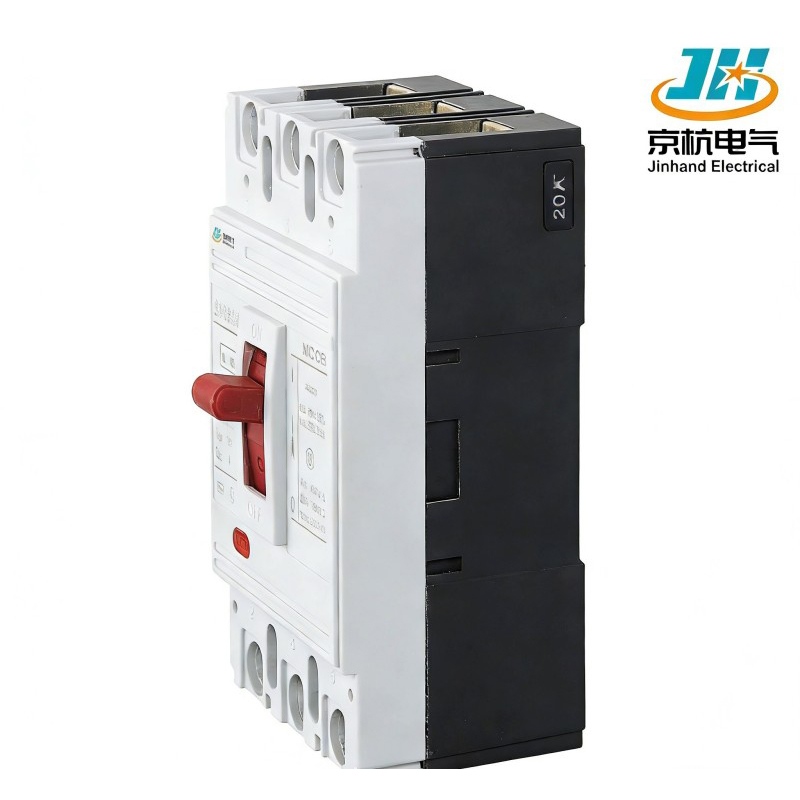

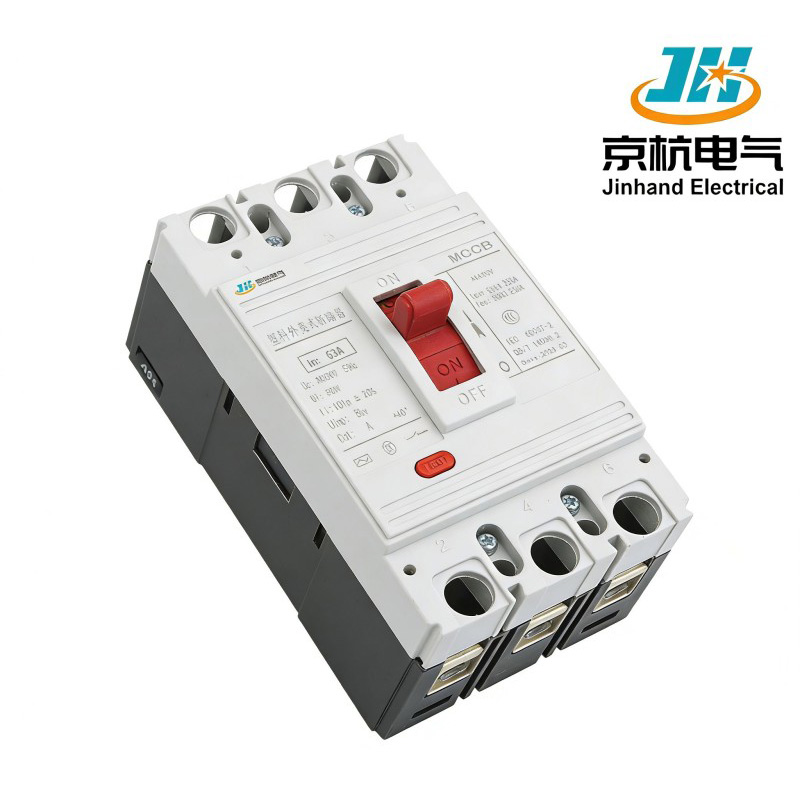

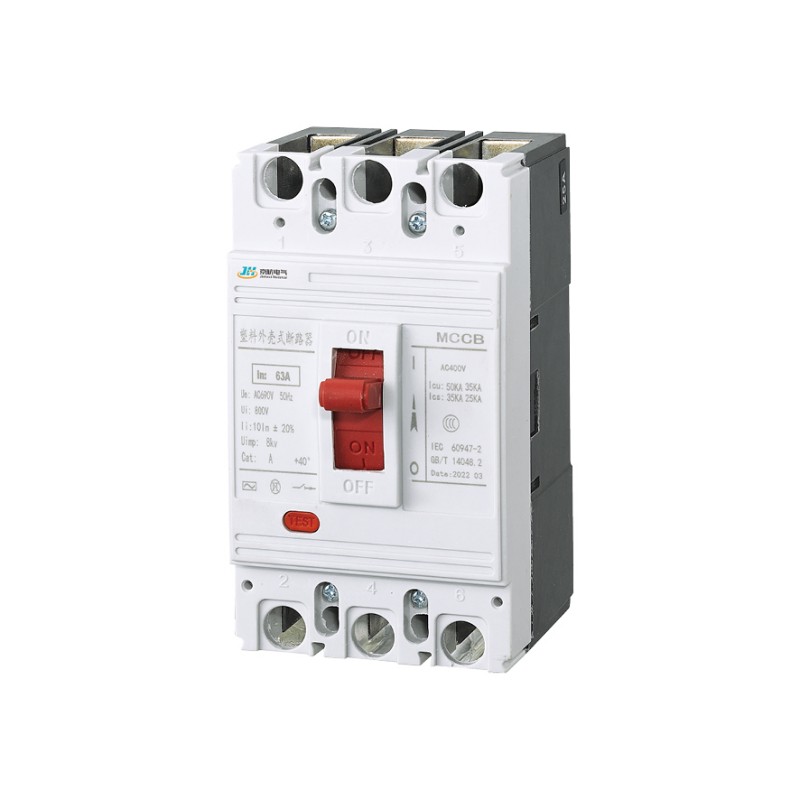

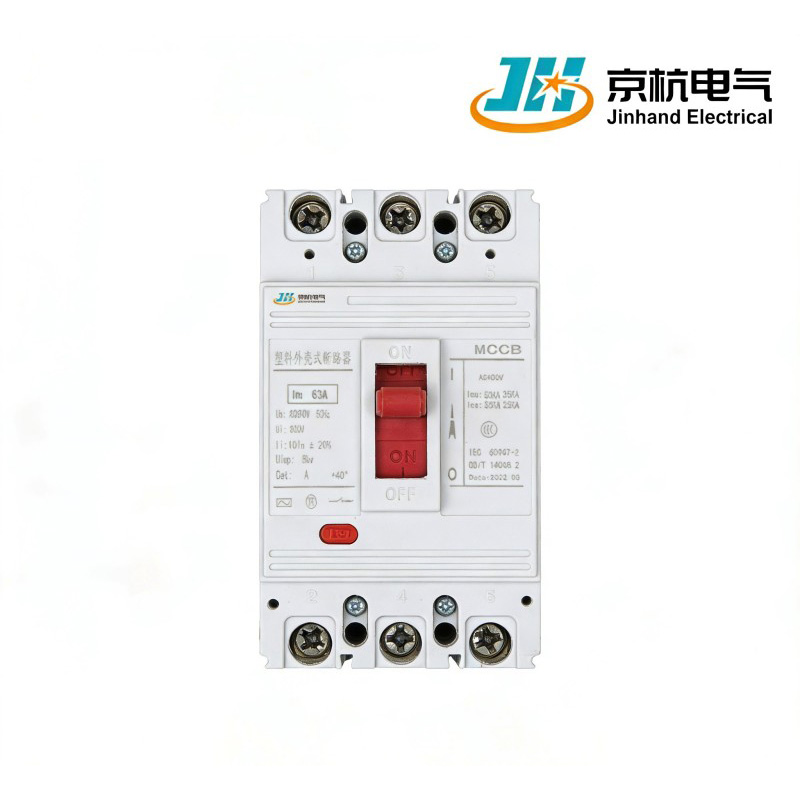

El disyuntor tipo caja moldeada JHM1, fabricado y suministrado por la empresa Jinhand Electrical, con sede en China, está diseñado para sistemas de CA de 50 Hz con voltajes operativos de hasta 690 V y corrientes de hasta 1250 A. Adecuado para conmutaciones y arranques de motores poco frecuentes, este producto directo de fábrica proporciona protección confiable contra sobrecargas, cortocircuitos y subvoltajes para salvaguardar las líneas eléctricas y los equipos de suministro de energía.

Ventajas

1.Protección Integral: Equipado con protección contra sobrecarga, cortocircuito y subtensión, lo que garantiza la seguridad de las líneas y equipos eléctricos.
2. Alta capacidad: admite una corriente operativa nominal de hasta 1250 A, lo que lo hace adecuado para aplicaciones exigentes.
3.Rendimiento confiable: Diseñado para conmutación y arranque de motor poco frecuentes, proporcionando un funcionamiento confiable en diversos entornos industriales.

PRINCIPALES PARÁMETROS TÉCNICOS

Proyecto		JHM1-63			JHM1-125			JHM1-250			JHM1-400				JHM1-630				JHM1-800				JHM1-1250
Clasificación de tamaño de marco		63			125			250			400				630				800				1250
Corriente nominal en (A)		6/10/16/ 20/25/32/ 40/50/63			10/16/20/25/32/40/50/63/ 80/100/125			100/125/140/160/180/200/225/250			200/225/250/ 315/350/400				400/500/630				630/700/800				800/1000/1250
Tensión operativa nominal Ue(V)		AC400/690			AC400/690			AC400/690			AC400/690				AC400/690				AC400/690				AC400/690
Tensión nominal de aislamiento Ui(V)		AC500			AC800			AC800			AC800				AC800				AC800				AC800
Número de polos		3/4			3/4			3/4			3/4				3/4				3/4				3
Nivel máximo nominal de capacidad de interrupción de cortocircuito		L	M	H	L	M	H	L	M	H	L	M		H	L	M		H	M		H		M	H
Capacidad nominal de ruptura de cortocircuito Icu(kA)	CA690V					20	30		20	30		20		30		20		30	30				30	30
	CA 400 V.	35	50	85	35	65	85	35	65	85	50	65		100	65	75		100	65		75		65	100
Capacidad nominal de interrupción de cortocircuito en servicio lcs (kA)	CA690V					10	15		10	15		15		15		15		20	20				20	20
	CA 400 V.	22	35	55	22	40	65	22	40	65	35	50		65	42	50		65	42		50		50	65
Rendimiento operativo (ciclos)	Energizado/encendido	4500			3000			2500			1500				1500				1000				500
	Desenergizado/Apagado	8500			7000			6500			4000				4000				2500				2500
	L	136			150			165			257				270				280				330
	W	77	77/103		92	92/122		106	142		149		198		182		240		210	280		210	210
	H	74	82		71	89		88	106		105				107				106				137
Distancia de arco (mm)		≤50			≤50			≤50			≤50				≤50				≤100				≤100

Características principales

1.Especificaciones nominales: voltaje de aislamiento nominal de 800 V (500 V para JHM1-63) y voltaje operativo de hasta 690 V (400 V para JHM1-63).
2.Aplicación versátil: Ideal para uso en circuitos de CA de 50 Hz, que se adaptan a una amplia gama de sistemas eléctricos.
3.Diseño duradero: diseñado para soportar las demandas de las aplicaciones de arranque de motores, mejorando la confiabilidad y el rendimiento generales.

Productos destacados

1.Amplia cobertura de corriente: cubre múltiples rangos de corriente de 63 A a 1250 A, cumpliendo diversos requisitos de carga con una gran adaptabilidad.
2. Opciones de alta capacidad de ruptura: Ofrece capacidades de ruptura de tres niveles L/M/H (hasta 100 kA/400 V), lo que permite una selección flexible según las necesidades de protección.
3. Compatibilidad con amplio rango de voltaje: voltaje operativo nominal de hasta 690 V CA, adecuado para sistemas de 400 V y 690 V.
4.Soporte de accesorios versátil: Compatible con contactos auxiliares, contactos de alarma, disparos en derivación, liberadores de subtensión y otros accesorios para una funcionalidad ampliada.

Optimización de costos operativos

1. Diseño de larga vida eléctrica: vida útil eléctrica de hasta 8500 ciclos (JHM1-63), lo que reduce la frecuencia de reemplazo y los costos de mantenimiento.
2.Configuración de accesorios modulares: Los accesorios cuentan con un diseño plug-and-play, lo que permite una fácil instalación en el sitio sin reemplazar toda la unidad.
3.Indicación de estado clara: indicación de tres estados ("ON-OFF-FAULT") para una identificación rápida del estado operativo.
4.Procedimientos de mantenimiento estandarizados: Proporciona guías de mantenimiento y métodos de diagnóstico, reduciendo el umbral técnico para el mantenimiento.

Logística e instalación

1.Diseño de empaque compacto: empaque estandarizado para diferentes especificaciones, estructura robusta, fácil apilamiento y transporte.
2.Métodos de instalación flexibles: admite montaje en riel DIN e instalación fija en el panel frontal, con plantillas de orificios de instalación para una construcción conveniente.
3.Soporte logístico global: socios con múltiples empresas de logística internacional, que ofrecen DDP/DAP y otros términos comerciales.
4.Documentación técnica multilingüe: proporciona manuales de instalación, diagramas de cableado y tablas de parámetros en chino e inglés para proyectos en el extranjero.

Ventajas del proceso de producción

1.Líneas de producción automatizadas: procesos clave como la soldadura por contacto, el bobinado y el moldeo por inyección de carcasas están automatizados.
2.Sistema de pruebas integral: Cada unidad se somete a pruebas de características operativas, voltaje soportado y aumento de temperatura para garantizar la coherencia.
3.Procesos de fabricación ecológicos: soldadura sin plomo, materiales de carcasa reciclables, la producción cumple con los estándares de fabricación ecológica.
4.Gestión de calidad estricta: certificación ISO 9001, implementa un control de calidad de proceso completo desde los materiales entrantes hasta los productos terminados.

Aspectos destacados de la innovación

1.Protección dual con disparo bimetálico y magnético: protección precisa contra sobrecargas, respuesta rápida a cortocircuitos y alta confiabilidad de protección.
2. Diseño de guía de repulsión de contacto: los contactos se abren rápidamente bajo corriente de cortocircuito, lo que reduce la erosión del arco y mejora el rendimiento de rotura.
3. Mecanismo operativo optimizado: fuerza operativa baja del mango, retroalimentación táctil clara, admite candado para mayor seguridad operativa.
4. Diseño de ranura de expansión modular: ranuras preconfiguradas para instalación de accesorios, que admiten expansión funcional y actualizaciones en el sitio.

Ventajas de la cadena de suministro

1.Capacidad de producción de integración vertical: los componentes principales, como contactos, bobinas y carcasas, se fabrican internamente, lo que garantiza la estabilidad del suministro.
2. Diseño de almacenes múltiples a nivel nacional: los almacenes centrales en el este, sur y oeste de China permiten una asignación y entrega rápidas.
3.Mecanismo de respuesta de pedidos flexible: admite la personalización de lotes pequeños y pedidos de gran volumen con ciclos de entrega controlables.
4.Red global de suministro de repuestos: repuestos almacenados en países exportadores clave para garantizar un soporte posventa oportuno.

Contáctenos

Después de más de una década de desarrollo constante, Jinhand es ahora uno de los principales fabricantes y proveedores de equipos eléctricos en China. Nuestra fábrica emplea diversas tecnologías y equipos de vanguardia, y le invitamos a comprar nuestros productos de primer nivel y precios competitivos fabricados en China.
