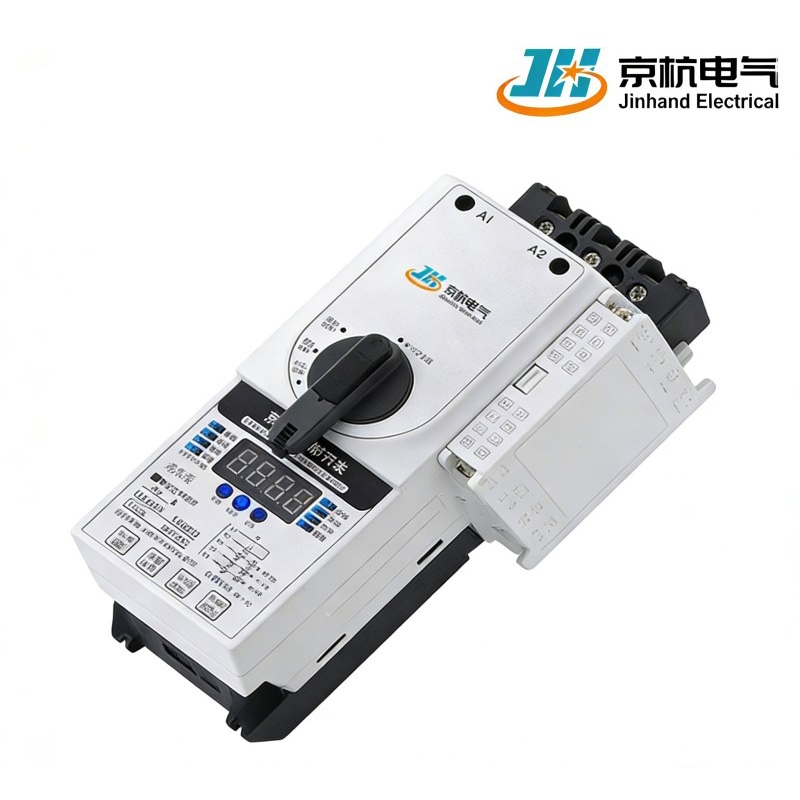

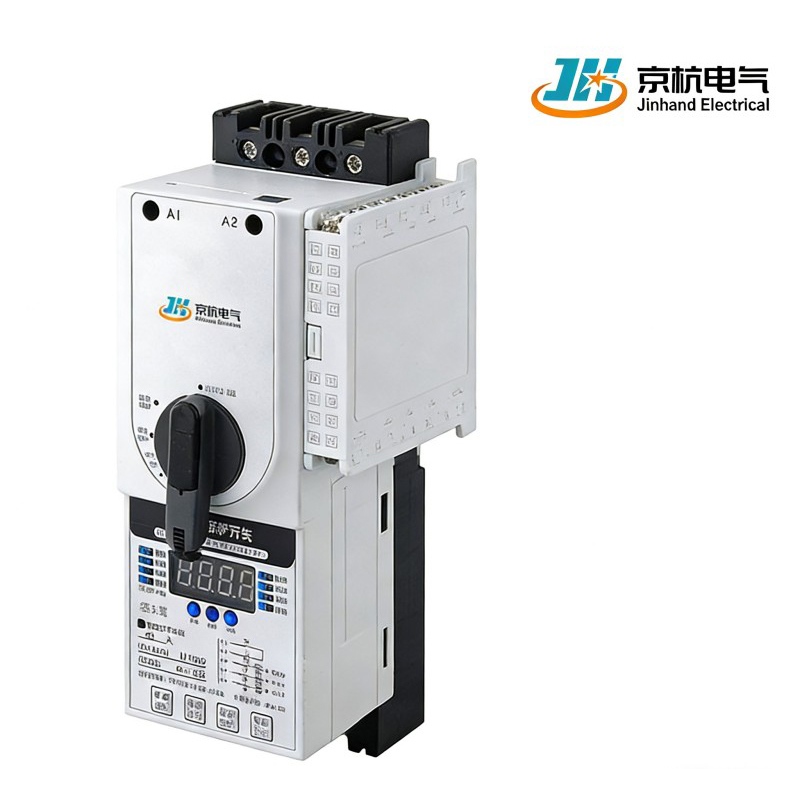

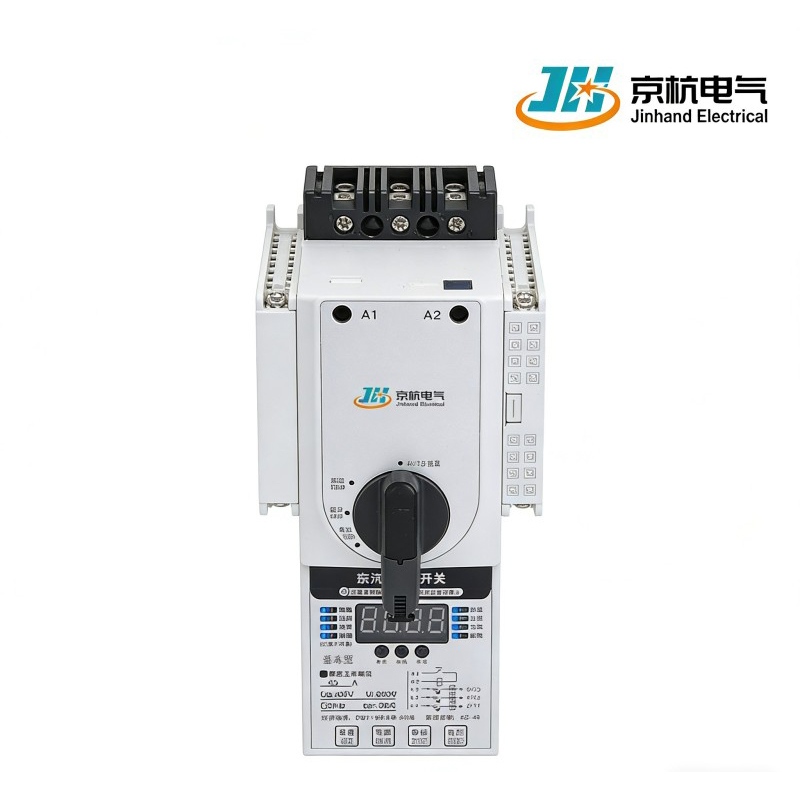

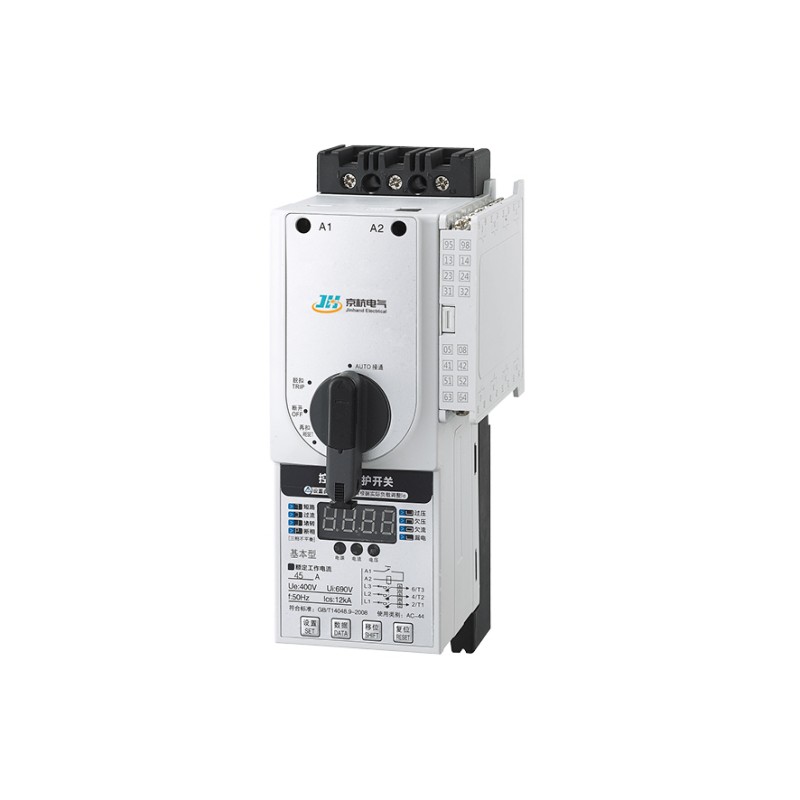

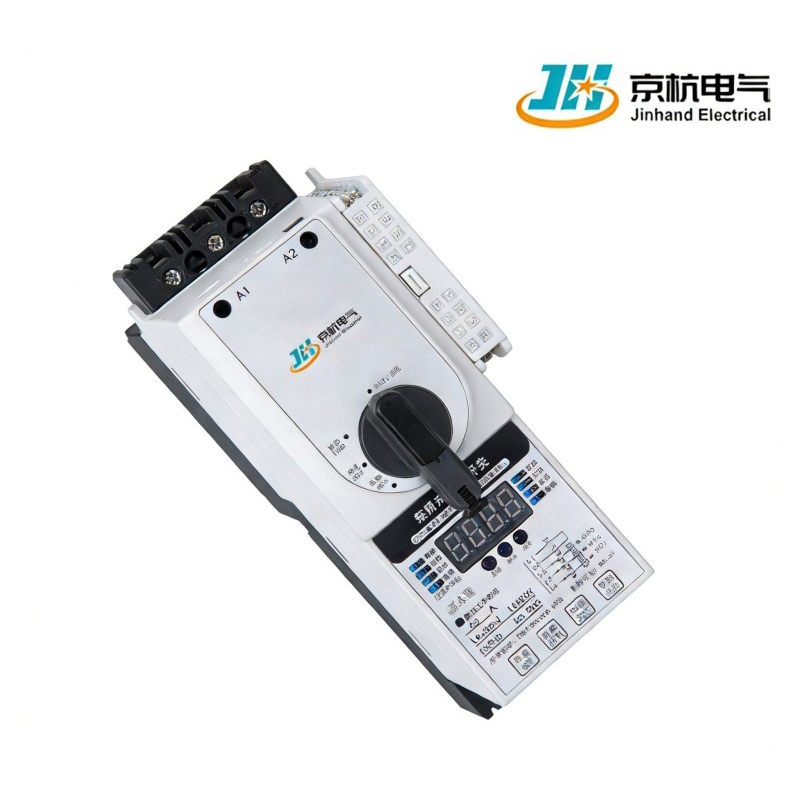

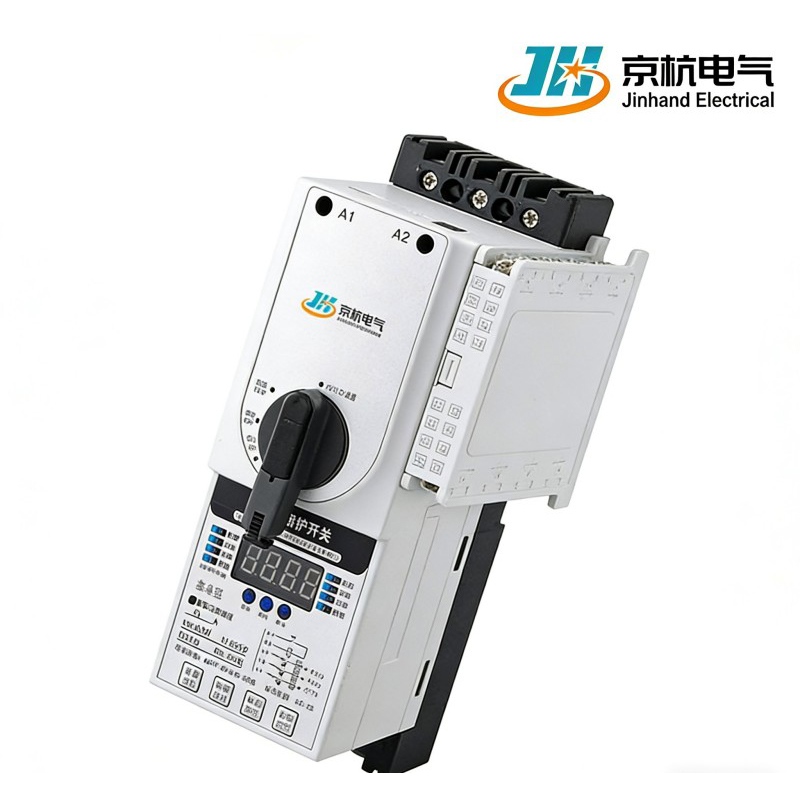

El interruptor de protección y control CPS es desarrollado y fabricado por Jinhand Electrical Co., Ltd., un fabricante y proveedor líder en China. Con un diseño modular integrado, combina múltiples funciones de protección y control en una sola unidad. Esta solución directa de fábrica es adecuada para sistemas de CA de 50 Hz y ofrece control remoto, protección integral del motor y la distribución, con un rango de corriente ajustable de 0,16 A a 125 A, lo que proporciona una protección eficiente para cargas de hasta 55 KW.
1. Diseño modular integrado: el interruptor de protección y control CPS combina múltiples funciones en una sola unidad, lo que reduce la necesidad de dispositivos separados y simplifica la instalación.
Control remoto y local: ofrece capacidades de control automático remoto y control manual local, lo que mejora la flexibilidad operativa.
2. Funciones de protección integral: proporciona una amplia gama de funciones de protección que incluyen protección contra sobretensión, subtensión, pérdida de fase, baja corriente y baja potencia, lo que garantiza la seguridad del sistema.
3.Protección coordinada de tiempo-corriente: incluye varias características de protección de tiempo-corriente (tiempo inverso, tiempo definido, cortocircuito instantáneo y alto cortocircuito instantáneo) para soluciones de protección personalizadas.
4.Amplia gama de aplicaciones: adecuada para diversas cargas de motor y cargas de distribución seleccionando módulos funcionales o accesorios adecuados
| Gráfico actual del cuadro | Unidad principal nominal actual | Corriente de funcionamiento nominal del controlador inteligente | Rango de configuración de corriente de retardo corto | Rango de configuración de corriente de retardo prolongado | Rango de potencia de control a 380 V | Categoría de utilización |
| 45 | 1216183245 | 0.4 | 0,48-4,8 | 0,16-0,4 | 0,05-0,12 | AC-42AC-43AC-44 |
| 1 | 1.2-12 | 0.4-1 | 0,12-0,33 | |||
| 2.5 | 3-30 | 1-2.5 | 0,33-1,1 | |||
| 4 | 4.8-48 | 1.6-4 | 0,33-1,6 | |||
| 6.3 | 7.5-75 | 2.5-6.3 | 1-2.5 | |||
| 12 | 14.4-144 | 4.8-12 | 2.2-5.5 | |||
| 16 | 19.2-192 | 6.4-16 | 2,5-7,5 | |||
| 18 | 21.6-216 | 7.2-18 | 3.0-8 | |||
| 25 | 30-300 | 10-25 | 5.5-11 | |||
| 32 | 38.4-384 | 12.8-32 | 5.5-15 | |||
| 40 | 48-480 | 16-40 | 7,5-18,5 | |||
| 45 | 54-540 | 18-45 | 7.5-22 | |||
| 125 | 161832455063100125 | 6.3 | 7.5-75 | 2.5-6.3 | 1-2.5 | |
| 12 | 14.4-144 | 4.8-12 | 2.2-5.5 | |||
| 16 | 19.2-192 | 6.4-16 | 2,5-7,5 | |||
| 18 | 21.6-216 | 7.2-18 | 3.3-8 | |||
| 25 | 30-300 | 10-25 | 5.5-11 | |||
| 32 | 38.4-384 | 12.8-32 | 5.5-15 | |||
| 40 | 48-480 | 16-40 | 7,5-18,5 | |||
| 45 | 54-540 | 18-45 | 7.5-22 | |||
| 50 | 60-600 | 20-50 | 7,5-22,5 | |||
| 63 | 75.6-756 | 25.2-63 | 11-30 | |||
| 80 | 96-960 | 32-80 | 15-37 | |||
| 100 | 120-1200 | 40-100 | 18,5-45 | |||
| 125 | 150-1500 | 50-125 | 22-55 |
1. Compatibilidad de voltaje y frecuencia: diseñado para sistemas de alimentación CA de 50 Hz (60 Hz) con un voltaje nominal de 690 V.
2.Rango de corriente nominal: la corriente nominal de la unidad principal varía de 6,3 A a 125 A, con una corriente de funcionamiento ajustable del controlador inteligente de 0,16 A a 125 A.
3.Control de potencia del motor: Capaz de controlar la potencia del motor de 0,05 KW a 55 KW, lo que permite una gestión eficaz de las operaciones del motor.
4.Capacidad de manejo de corriente: Facilita la conexión, el transporte y la interrupción de corrientes tanto en condiciones normales como anormales especificadas, incluidas sobrecargas y cortocircuitos.
1. Diseño multifunción integrado: combina las funciones de disyuntores, contactores, relés térmicos y relés de protección en una sola unidad, simplificando la arquitectura del sistema y ahorrando espacio de instalación.
2. Protección inteligente ajustable: controlador inteligente incorporado con un amplio rango de ajuste de corriente de 0,16 A a 125 A, que admite múltiples características de protección de tiempo-corriente (tiempo inverso, tiempo definido, cortocircuito instantáneo, etc.) para una adaptación precisa a diferentes cargas.
3. Control remoto y local dual: admite control automático remoto y operación manual en el sitio, satisfaciendo las necesidades de automatización e intervención de emergencia.
4. Soporte de clasificación de alto voltaje: voltaje de funcionamiento nominal de hasta 690 V, adecuado para sistemas de distribución de energía de voltaje medio y bajo.
1.El diseño integrado reduce el inventario de repuestos: un solo dispositivo reemplaza múltiples componentes discretos, lo que reduce la variedad y la presión del inventario de repuestos.
2.Parámetros de protección programables: los usuarios pueden ajustar la configuración de protección en función de las cargas reales para evitar disparos falsos y mejorar la continuidad operativa del sistema.
3.Expansión y mantenimiento modulares: los módulos funcionales y los accesorios admiten el reemplazo en caliente, lo que simplifica el mantenimiento y acorta el tiempo de recuperación de fallas.
4.Operación de bajo consumo de energía: el consumo de energía de control optimizado ahorra energía en el funcionamiento a largo plazo.
1.Líneas de producción SMT totalmente automatizadas: garantizan la coherencia y confiabilidad de los componentes de control electrónico.
2.100% Pruebas de fábrica: Cada unidad se somete a pruebas funcionales, pruebas de tensión soportada y verificación de la lógica de protección.
3.Pruebas de envejecimiento estrictas: simule entornos operativos a largo plazo para exponer posibles defectos de manera temprana, mejorando la confiabilidad del producto.
1.Interfaz de comunicación inteligente opcional: admite protocolos como Modbus y Profibus para una fácil integración en sistemas PLC/DCS.
2.Configuración de pantalla LCD y teclado: muestra intuitivamente la corriente, los tipos de fallas y los parámetros de configuración, lo que admite una depuración rápida en el sitio.
3.Versión opcional de control de potencia dual: se puede ampliar a la funcionalidad de conmutación automática de potencia dual, integrando control y protección.
1.Bajo consumo de energía en espera: el consumo de energía en espera es menor que el de las soluciones discretas tradicionales, lo que se alinea con las tendencias de ahorro de energía.
2.Libre de Sustancias Peligrosas: Cumple con las directivas RoHS, con materiales reciclables.
3. Control optimizado del motor: admite modos de operación de arranque suave y ahorro de energía, lo que reduce el impacto de arranque y parada del motor y el consumo de energía en funcionamiento.
1.Equipo profesional de I+D: más de una década de especialización en interruptores de control y protección, con tecnología de producto madura y confiable.
2.Matriz completa de productos: cubre dos corrientes de bastidor principal de 45 A y 125 A, proporcionando soluciones de rango completo, desde cargas livianas hasta pesadas.
3.Capacidad de personalización flexible: lógica de protección, protocolos de comunicación, dimensiones, etc. personalizables, según las necesidades del cliente.
4.Soporte de servicio global: productos exportados a más de 30 países con una red de servicio técnico receptiva.
Después de más de una década de crecimiento constante, Jinhand se ha convertido en uno de los principales fabricantes y proveedores de equipos eléctricos en China. Nuestra fábrica integra una serie de tecnologías e instalaciones de vanguardia, y le invitamos a comprar nuestros productos rentables y de primer nivel fabricados en China.
