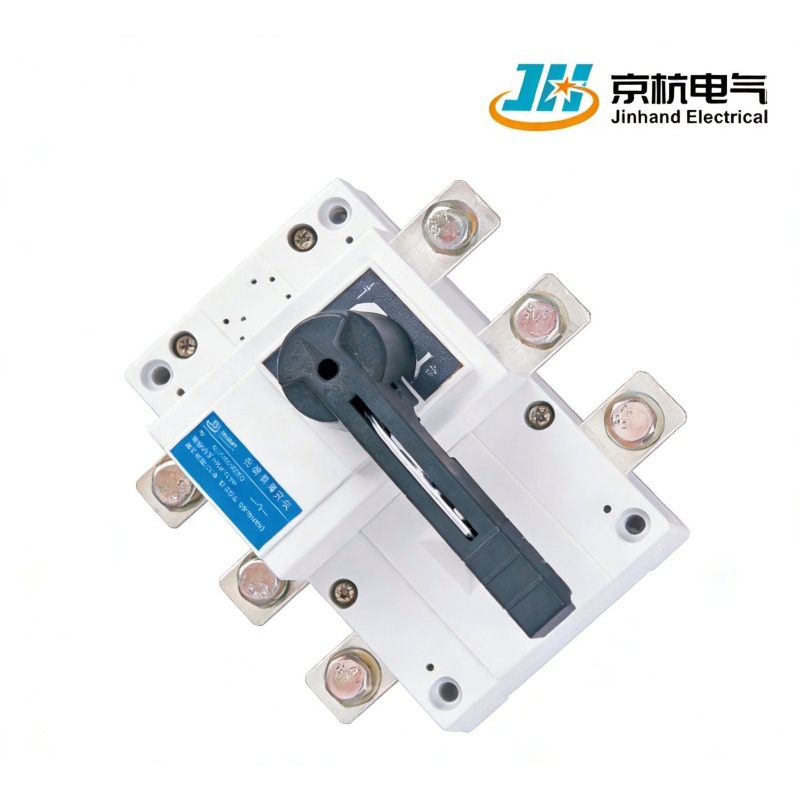

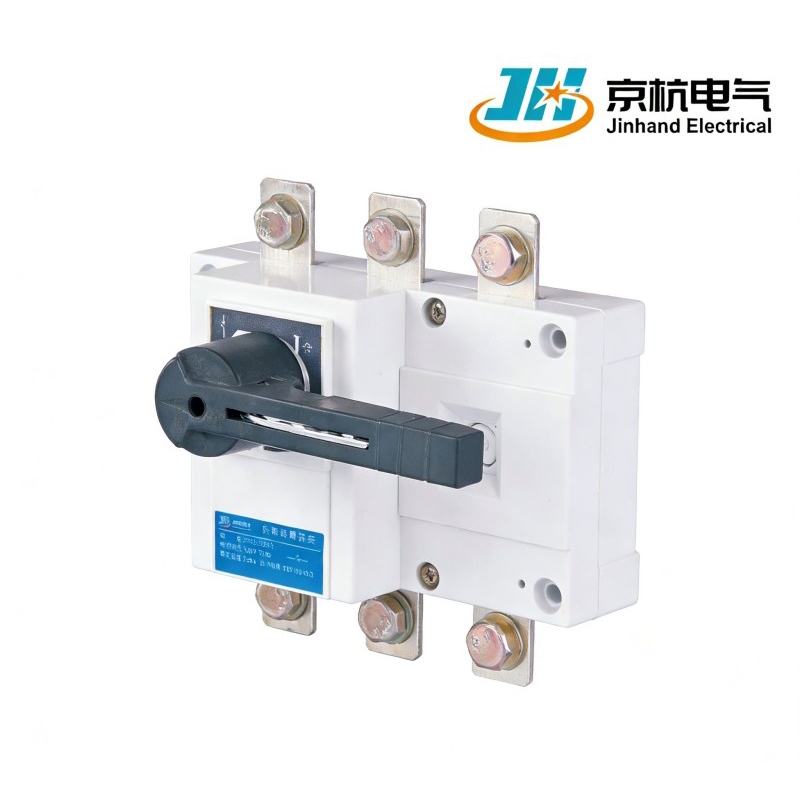

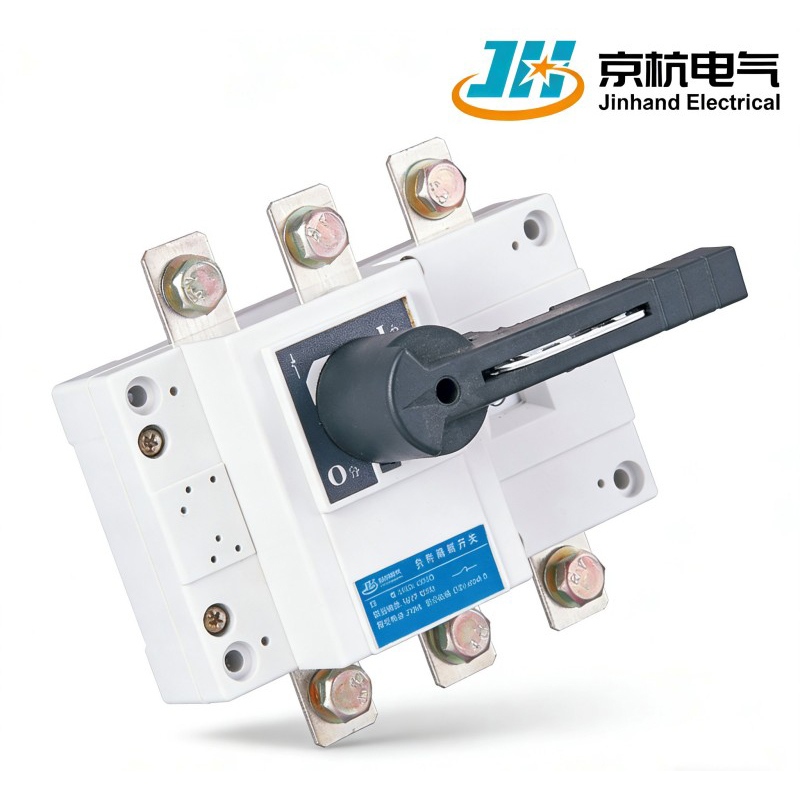

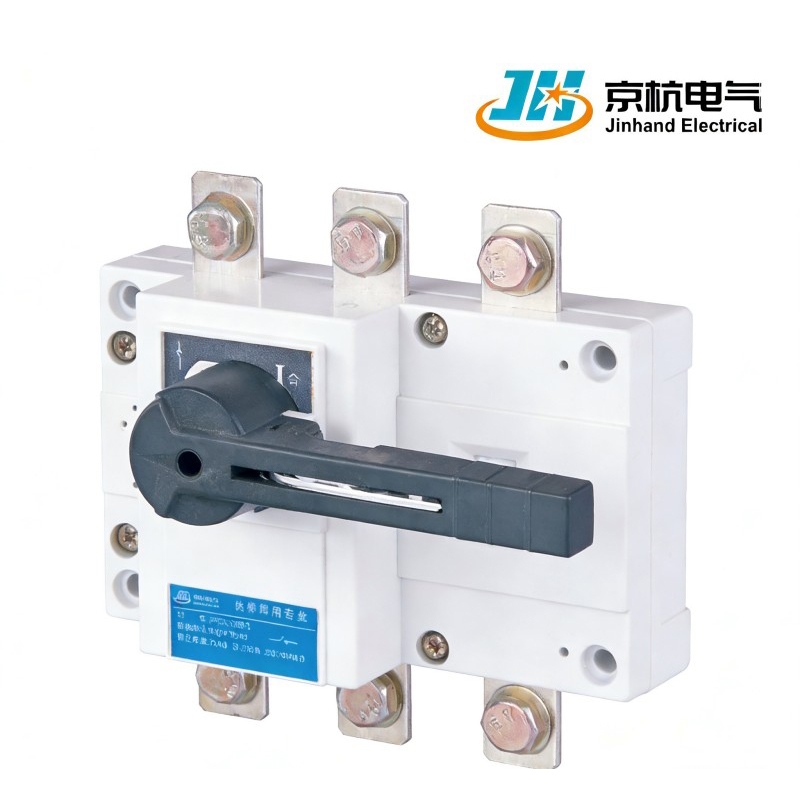

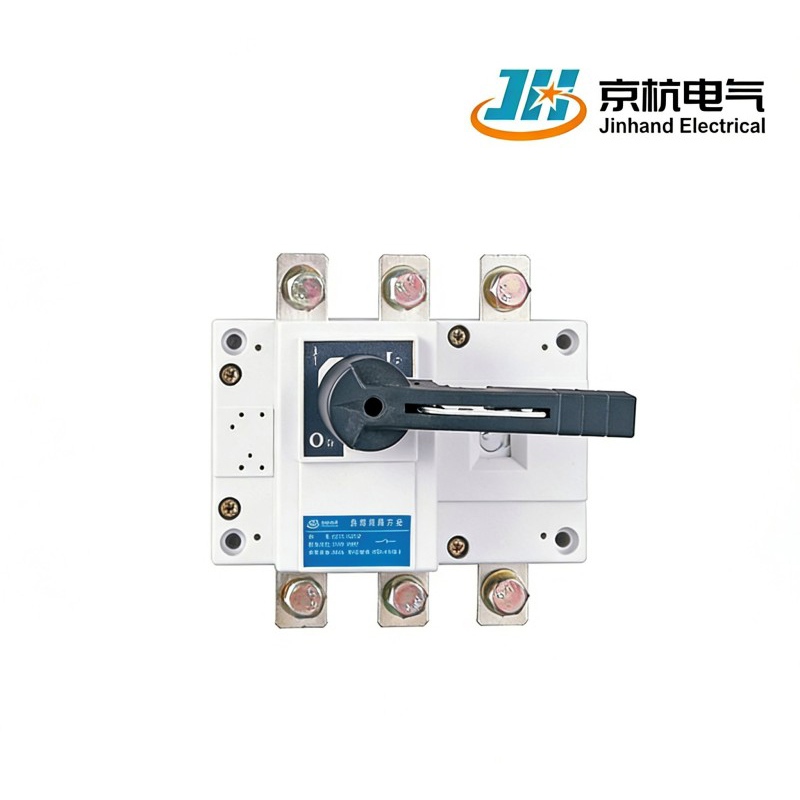

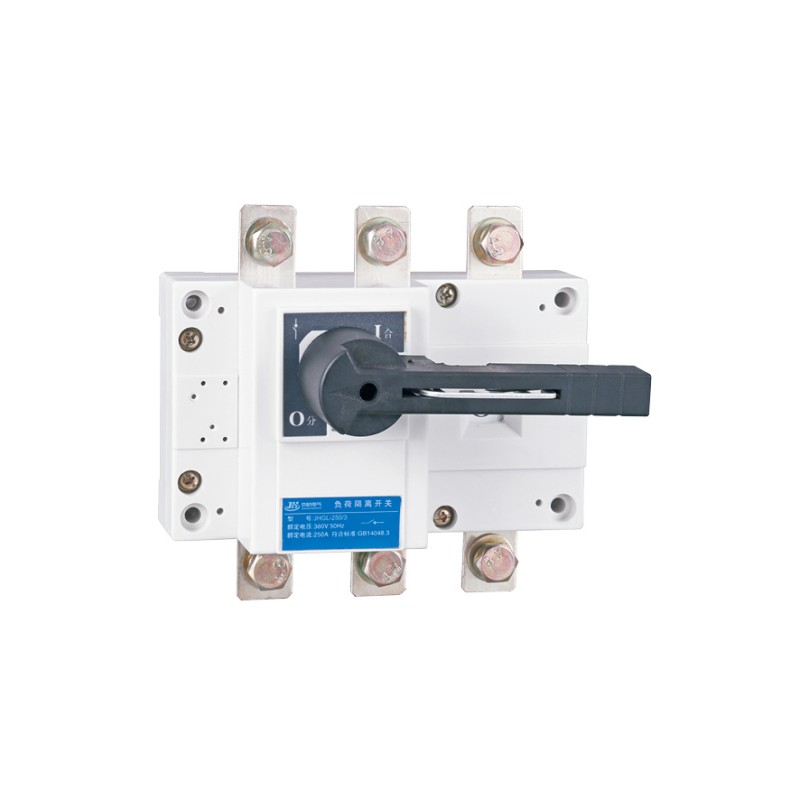

La serie de seccionadores JHGL, fabricada en China, ofrece un diseño modular que va desde 125 A a 3150 A en 18 especificaciones. Es ideal para conexión, desconexión o aislamiento eléctrico de circuitos, con modelos superiores a 1000 A designados para aislamiento únicamente. Una ventana de marcado en el frente indica el estado del contacto y, previa solicitud, se puede suministrar una ventana de observación trasera para visualización directa. Para obtener más detalles, consulte los seccionadores de carga de operación trasera JHGL-125~1600A/H disponibles en nuestra fábrica como proveedor confiable de soluciones eléctricas.
1.Diseño modular: la serie de seccionadores JHGL presenta un diseño de tipo básico modular, lo que permite flexibilidad en 18 especificaciones desde 125 A hasta 3150 A.
2.Configuraciones versátiles: disponible en configuraciones tripolares y tetrapolares, incluido un polo neutro conmutable, adecuado para una variedad de aplicaciones de circuitos.
3.Capacidad de aislamiento: los modelos superiores a 1000 A están diseñados específicamente para aislamiento eléctrico, lo que mejora la seguridad en los sistemas eléctricos.
| Corriente térmica convencional al aire libre Ith(A) | 63A | 100A | 160A | 250A | 400A | 630A | 1000A | 1250A | 1600A | 2000A | 2500A | 3150A | ||
| Tensión nominal de aislamiento Ui | 750V | 800V | 1000V | |||||||||||
| Rigidez dieléctrica | 3000V | 3500V | ||||||||||||
| Tensión nominal soportada por impulso Uimp | 6kV | 8kV | 12KV | |||||||||||
| Tensión operativa nominal Ue | CA400、600V | |||||||||||||
| Frecuencia nominal | 50Hz | |||||||||||||
| Categoría de utilización | AC-21、22、23 | |||||||||||||
| Corriente operativa nominal le(A) | CA 400 V. | AC-21 | 63 | 63 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| AC-22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| AC-23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| CA660V | AC-21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| AC-22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| AC-23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| Capacidad de fabricación nominal (A) | 10le | |||||||||||||
| Capacidad de ruptura nominal (A) | 8le | |||||||||||||
| Capacidad nominal de cierre de cortocircuito lcm(kA) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| Corriente soportada de corta duración Icw(kA) | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| Vida mecánica (ciclos) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| Vida eléctrica (ciclos) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| Matriz de par de funcionamiento (N·m) | 3.5 | 3.5 | 6.5 | 10 | 15 | 15 | 27 | 60 | ||||||
| Peso kg (sin mango) | 3 polos | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 polos | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
1. Indicación del estado del contacto: una ventana de marcado en el frente muestra el estado del contacto (abierto o cerrado), lo que garantiza un fácil monitoreo.
2.Ventana de observación trasera opcional: Se puede suministrar una ventana de observación trasera opcional para ver directamente el estado del contacto, lo que brinda mayor comodidad.
3.Referencia para estilos de ventana: Para estilos de ventana específicos, consulte los seccionadores de carga de operación trasera JHGL-125~1600A/H diseñados para gabinetes.
1.Amplio rango de corriente con diseño modular: cubre 18 especificaciones desde 125A hasta 3150A. La estructura básica modular facilita la expansión y personalización del sistema.
2. Opciones de tres y cuatro polos: configuraciones flexibles que incluyen tripolares y cuatro polos (con polo neutro conmutable) para cumplir con los diferentes requisitos del sistema de distribución de energía.
3. Seguridad de alto aislamiento: los modelos superiores a 1000 A están diseñados específicamente para aislamiento eléctrico, lo que garantiza la seguridad del sistema durante el mantenimiento y la operación.
4.Ventana de visibilidad de estado: el panel frontal incluye una ventana indicadora de estado para una visualización clara del estado de apertura/cierre del contacto. Una ventana de observación trasera opcional permite una visión directa del interior de los gabinetes.
5. Alto rendimiento eléctrico: voltaje de aislamiento nominal de hasta 1000 V, voltaje de resistencia a impulsos de hasta 12 kV, adecuado para entornos eléctricos exigentes.
1.Procesos de soldadura y estampado de precisión: las piezas conductoras se fabrican con alta precisión para garantizar la confiabilidad del contacto y la capacidad de carga de corriente.
2.Pruebas eléctricas de rango completo: Cada unidad se somete a pruebas de voltaje soportado, aumento de temperatura y funcionamiento mecánico para garantizar la calidad de fábrica.
3.Pruebas rigurosas de envejecimiento y vida útil: simula las condiciones de funcionamiento reales para la verificación de la vida útil mecánica y eléctrica, lo que mejora la confiabilidad del producto.
1. Ventanas de observación delanteras y traseras dobles: un diseño industrial poco común que ofrece visibilidad desde ambos lados, atendiendo a la conveniencia operativa y las necesidades de monitoreo del gabinete.
2. Opción de polo neutro conmutable: los modelos de cuatro polos admiten el aislamiento del polo neutro, lo que aumenta la flexibilidad del sistema.
3. Diseño de par de funcionamiento bajo: estructura mecánica optimizada con un par de funcionamiento razonable para una fácil operación manual.
1.Más de una década de especialización en interruptores de aislamiento: enfocados en campos de conexión y aislamiento eléctrico de media y baja tensión con tecnología madura y confiable.
2.Serie completa de especificaciones de corriente: cubre un rango completo, desde corrientes pequeñas hasta grandes, satisfaciendo diversas necesidades del proyecto en una sola parada.
3.Capacidad de personalización flexible: ofrece servicios de personalización para ventanas de observación especiales, mecanismos operativos, métodos de instalación, etc.
4. Validado globalmente por proyectos: los productos se han aplicado en proyectos energéticos, industriales y de infraestructura en más de 30 países.
1.Soporte de selección técnica preventa: catálogos de selección gratuitos, modelos 3D y consulta técnica.
2.Guía de instalación y capacitación: proporciona manuales de instalación, tutoriales en video y arreglos de guía en el sitio.
3.Respuesta rápida posventa: establece una línea directa de servicio técnico dedicada que ofrece soluciones profesionales o soporte in situ dentro de las 48 horas.
4. Suministro global de repuestos: los almacenes de repuestos en el extranjero garantizan una entrega rápida de especificaciones comunes.
Con más de diez años de experiencia en la industria, Jinhand se ha establecido como uno de los principales fabricantes y proveedores de equipos eléctricos de China. Nuestra fábrica utiliza numerosas tecnologías y equipos avanzados, y lo invitamos a comprar nuestros productos de alta calidad y precios competitivos fabricados en China.
