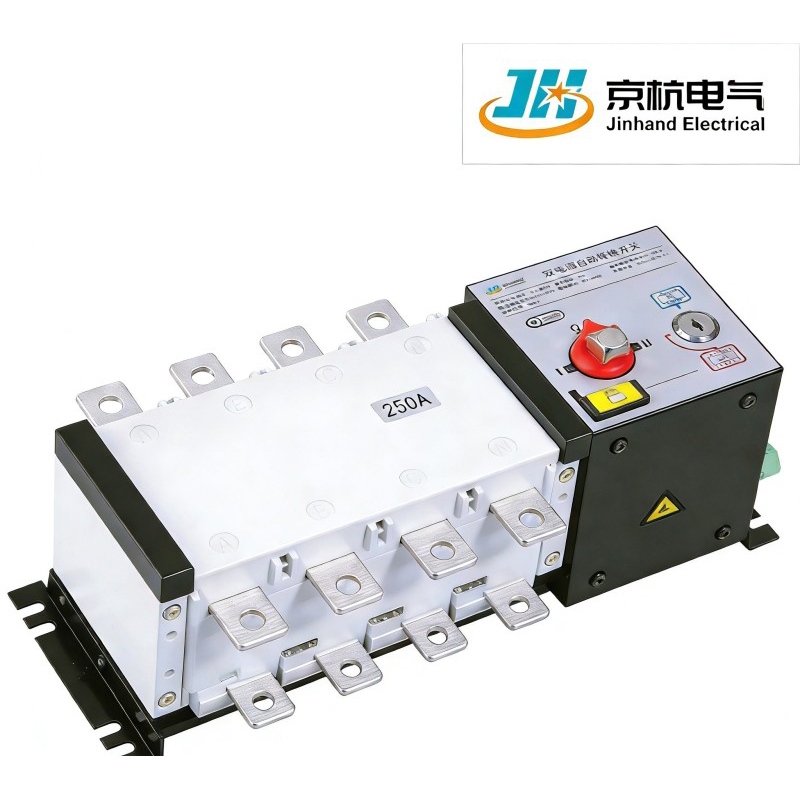

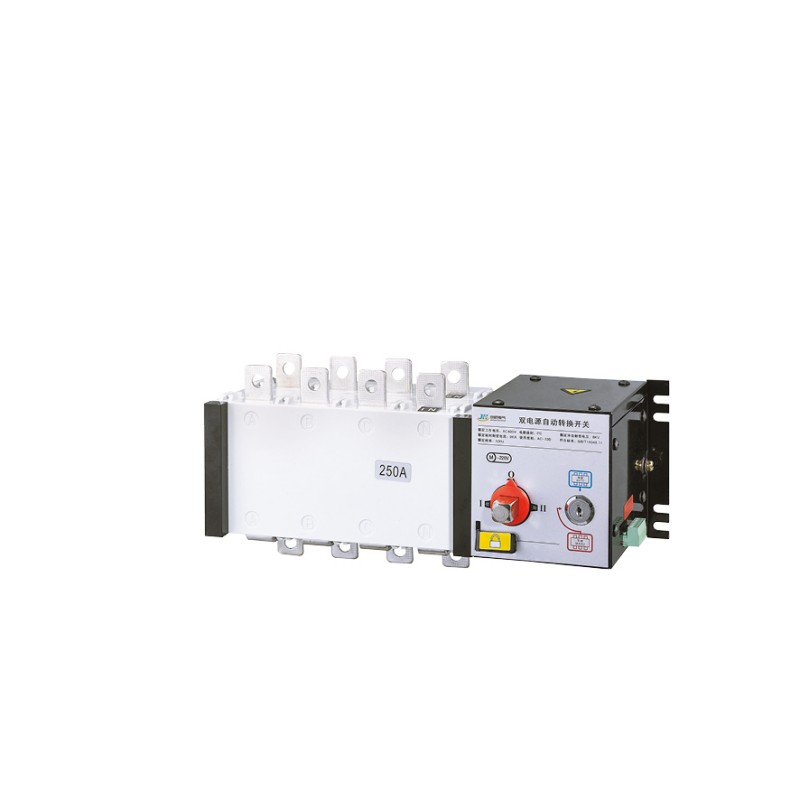

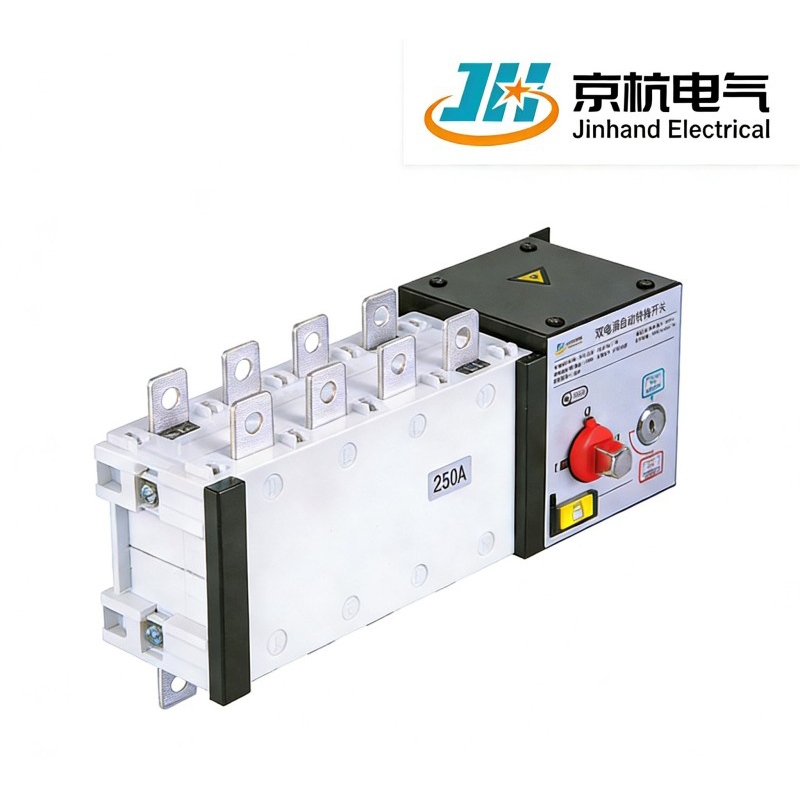

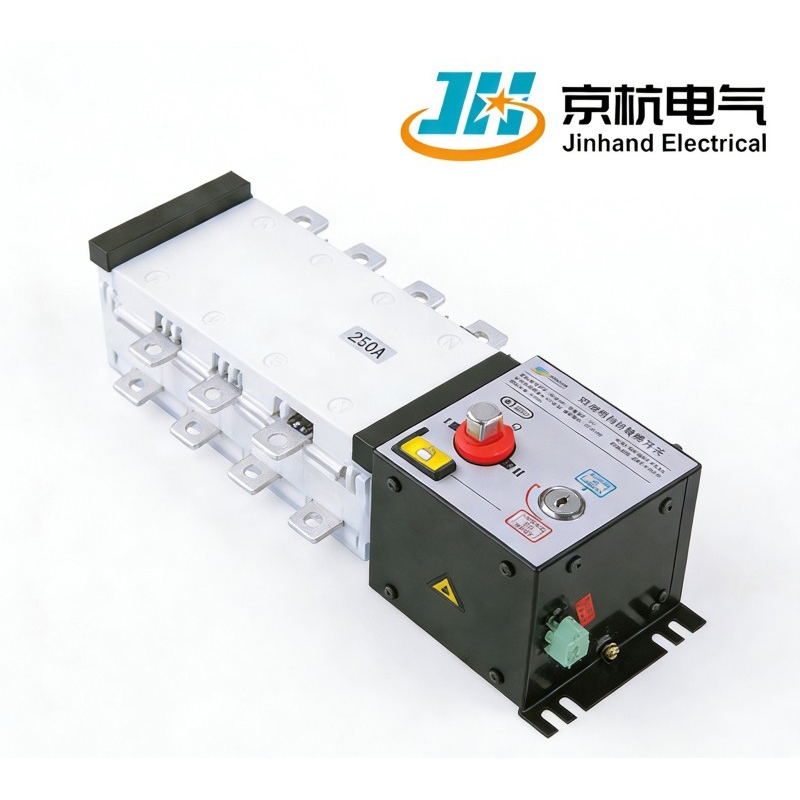

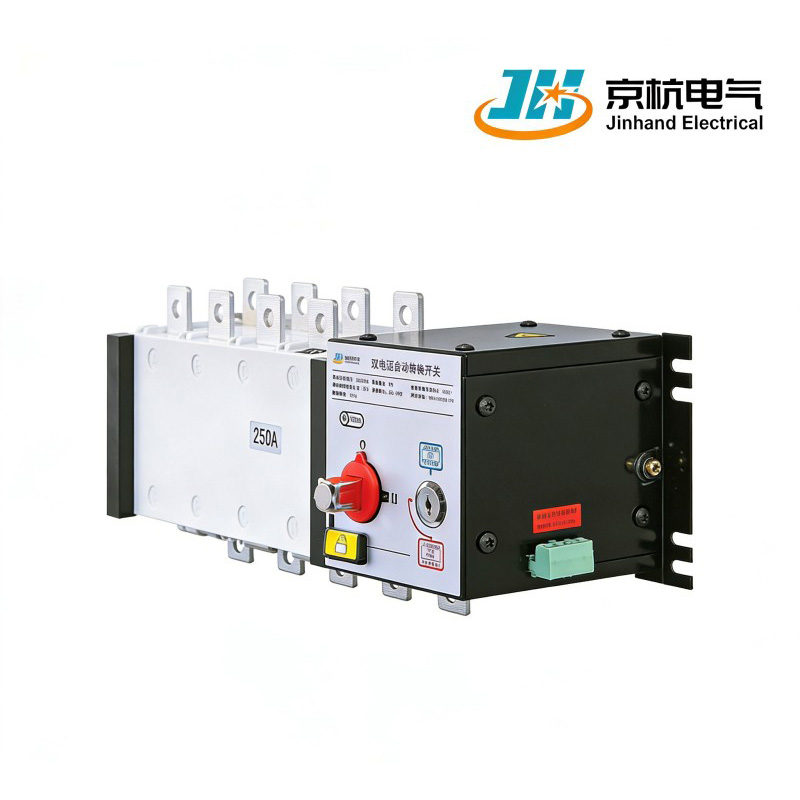

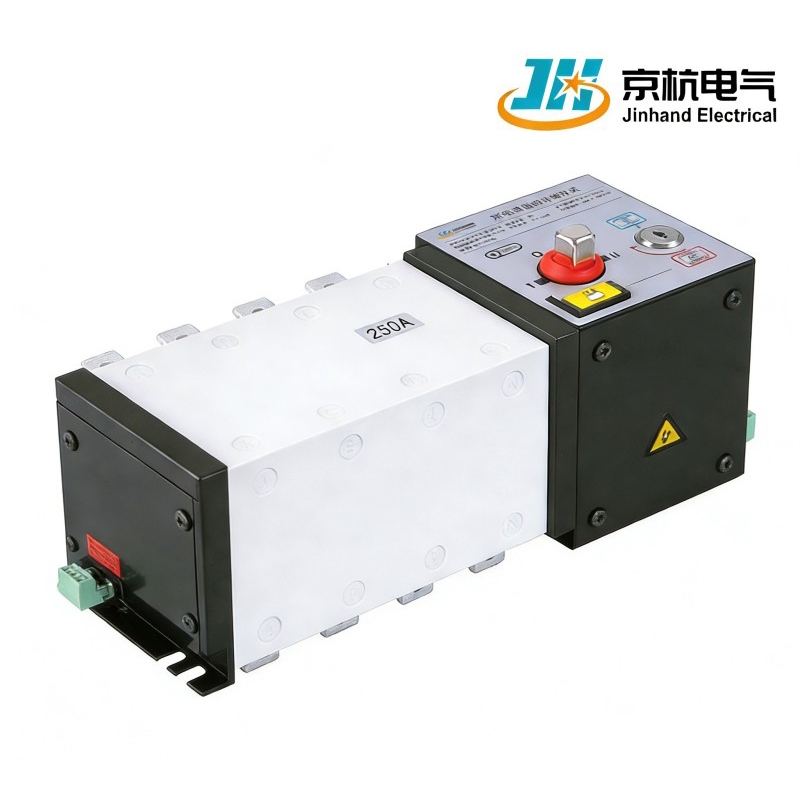

El interruptor de transferencia automática de doble potencia JHQ2, fabricado por Jinhand Electrical, es un dispositivo electromecánico integrado que combina funciones de conmutación y control lógico. Este producto cuenta con detección de voltaje y frecuencia, interfaces de comunicación y enclavamiento eléctrico/mecánico, lo que admite operación manual automática, remota y de emergencia. Con un diseño compacto y elegante, está alojado en una carcasa metálica y una carcasa de resina de poliéster insaturado de fibra de vidrio, ofreciendo excelentes propiedades dieléctricas y alta seguridad operativa. Su capacidad de conmutación de cruce por cero permite una transferencia de circuito rápida y fluida. Como proveedor y fábrica confiable, proporcionamos este interruptor de transferencia completamente funcional para mejorar el desempeño de la seguridad eléctrica en diversas aplicaciones.
1.Funcionalidad integrada: El interruptor de transferencia automática JHQ2 combina funciones de conmutación y control lógico en un solo dispositivo, simplificando la instalación y la operación.
2.Seguridad eléctrica mejorada: características como el enclavamiento eléctrico y mecánico garantizan un aislamiento seguro durante la conmutación del circuito, lo que mejora significativamente el rendimiento de la seguridad eléctrica.
3. Opciones de control versátiles: admite control automático, eléctrico remoto y manual de emergencia, lo que brinda flexibilidad para diversos escenarios operativos.
4.Conmutación de circuito rápida: diseñada para una conmutación de circuito rápida y eficiente, lo que garantiza un tiempo de inactividad mínimo y un rendimiento confiable.
| ClasificadoActual | 100A | 160A | 250A | 400A | 630A | 800A | 1000A | 1250A | 1600A | 2000A | 2500A | 3200A | |
| Tensión nominal de aislamiento Ui | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 1000V | 1000V | 1000V | |
| Rigidez dieléctrica (V) | 5000 | 5000 | 5000 | 8000 | 8000 | 10000 | 10000 | 10000 | 10000 |
|
|
|
|
| Tensión nominal soportada por impulso Uimp(kV) (Categoría de instalación IV) | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Corriente operativa nominal le(A) | AC-31A | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| AC-33A | 80 | 160 | 250 | 340 | 536 |
|
|
|
|
1250 | 1250 | 1250 | |
| AC-35A | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | |
| Potencia del motor P(kW) | 32 | 80 | 132 | 220 | 280 |
|
|
|
|
|
|
|
|
| Corriente nominal de resistencia de corta duración lcw (kA Rms) 0,1 s/1 s | 9/5 | 20/10 | 25/12 | 40/20 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 |
|
|
|
|
| Capacidad de ruptura nominal (A Rms) AC33400V | 800 | 1000 | 1600 | 3200 | 3200 |
|
|
|
|
8 | 8 | 8 | |
| Capacidad de fabricación nominal (A Rms) AC33400V | 1000 | 1250 | 2000 | 4000 | 4000 |
|
|
|
|
10 | 10 | 10 | |
| Capacidad nominal de cierre de cortocircuito lcw (kA pico) | 10 | 12 | 17 | 30 | 30 |
|
|
|
|
|
|
|
|
| Vida mecánica (operaciones de ciclo) | 10000 | 10000 | 10000 | 5500 | 5500 | 4000 | 4000 | 4000 | 4000 |
|
|
|
|
| Vida eléctrica COSφ=0,65 AC33 | 1500 | 1000 | 100 | 500 | 500 | 500 | 500 | 500 | 500 |
|
|
|
|
| Tiempo de conmutación | I-0-11/11-0-1 | 2 | 1.0 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 |
| Consumo de energía de control eléctrico | 24 V (CC) (w) | 50 | 75 | 75 | 90 | 90 | 90 | 90 | 90 | 90 |
|
|
|
| 230 V (CC) (w) | 50 | 75 | 75 | 45 | 90 | 90 | 90 | 90 | 90 |
|
|
|
|
| Par de funcionamiento (Nm) | 15 | 22 | 30 | 45 | 45 | 55 | 55 | 55 | 55 |
|
|
|
|
1. Detección de voltaje y frecuencia: Equipado con capacidades de detección de voltaje y frecuencia para un monitoreo preciso de las condiciones eléctricas.
2.Interfaces de Comunicación: Incluye interfaces de comunicación que facilitan la integración con otros sistemas o dispositivos.
3.Construcción duradera: Cuenta con una carcasa metálica para la sección de control y una carcasa del interruptor hecha de resina de poliéster insaturado de fibra de vidrio, que ofrece excelentes propiedades dieléctricas y una fuerte protección.
4. Diseño compacto y elegante: la unidad cuenta con un diseño moderno, simple y compacto, lo que la hace estéticamente agradable y al mismo tiempo completamente funcional.
5.Capacidad de cruce de posición cero: garantiza una conmutación rápida y suave sin causar sobretensiones eléctricas, lo que mejora la seguridad y la eficiencia operativa.
1.Diseño integrado: combina mecanismos de conmutación y controladores lógicos en una estructura compacta, simplificando la configuración del sistema y reduciendo la complejidad de la instalación.
2.Monitoreo de alta precisión: módulos integrados de detección de voltaje y frecuencia para monitoreo en tiempo real de fuentes de alimentación duales, lo que garantiza una conmutación precisa y confiable.
3.Múltiples enclavamientos de seguridad: Cuenta con mecanismos de enclavamiento eléctricos y mecánicos para evitar la conexión en paralelo o la retroalimentación de la fuente de energía, lo que mejora significativamente la seguridad del sistema.
4. Conmutación de cruce por cero: utiliza tecnología de detección de cruce por cero para completar la conmutación en el punto cero de voltaje, reduciendo efectivamente los arcos y las sobretensiones, extendiendo la vida útil del equipo.
5.Amplia cobertura de rango de corriente: corrientes nominales de 100 A a 3200 A, que satisfacen las necesidades de sistemas de energía de diversas escalas.
1. Unidad de control de bajo consumo de energía: controle el consumo de energía por debajo de 90 W tanto para 24 V como para 230 V, lo que ofrece importantes ahorros de energía.
2. Larga vida útil mecánica y eléctrica: vida útil mecánica de hasta 10.000 ciclos, vida útil eléctrica de hasta 1.500 ciclos (en condiciones AC-33), lo que reduce la frecuencia de reemplazo y mantenimiento.
3.Soporte de monitoreo remoto: las interfaces de comunicación permiten consultas y control de estado remoto, lo que permite la operación desatendida y reduce los costos de inspección manual.
4.Mantenimiento modular: los componentes clave admiten el reemplazo independiente, lo que simplifica el mantenimiento y reduce el tiempo de inactividad.
1.Líneas de montaje totalmente automatizadas: los procesos clave utilizan operaciones robóticas para garantizar la consistencia y la alta calidad del producto.
2.Procedimientos de prueba estrictos: cada unidad se somete a múltiples pruebas de fábrica que incluyen voltaje soportado, aumento de temperatura y vida útil mecánica, lo que garantiza la confiabilidad.
3.Gestión de calidad rastreable: trazabilidad de códigos de barras de proceso completo desde las materias primas hasta los productos terminados, lo que garantiza el control de calidad.
1. Núcleo de control lógico inteligente: el controlador lógico programable (PLC) incorporado admite lógica de conmutación personalizada y parámetros de protección.
2.Interfaz hombre-máquina (HMI) opcional: equipada con pantalla LCD y botones para visualización en tiempo real del estado de energía e información de alarma.
1."La serie JHQ2 tuvo un desempeño excelente en nuestro proyecto de centro de datos, con conmutación rápida y estable y fácil integración de interfaces de comunicación".
2. "El recinto de fibra de vidrio no sólo es estéticamente agradable sino que también ofrece una excelente protección, adecuada para el ambiente húmedo de nuestro puerto".
1. "La función de monitoreo remoto reduce en gran medida la presión operativa en nuestros proyectos en el extranjero. La interfaz es fácil de usar y de integrar".
2. "Excelente relación costo-rendimiento, entrega oportuna y servicio profesional. Son nuestro socio a largo plazo".
Más de diez años de sólida expansión han permitido a Jinhand convertirse en uno de los principales fabricantes y proveedores de equipos eléctricos de China. Nuestra fábrica ha adoptado diversas tecnologías y maquinaria avanzadas, y lo invitamos a adquirir nuestros productos de alta calidad y precios razonables fabricados en China.
