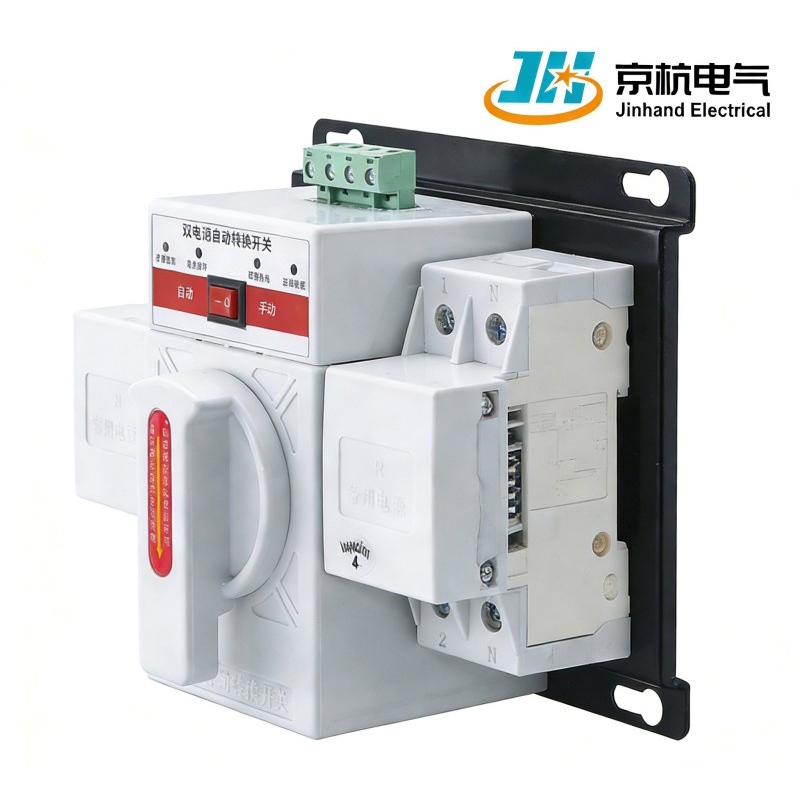

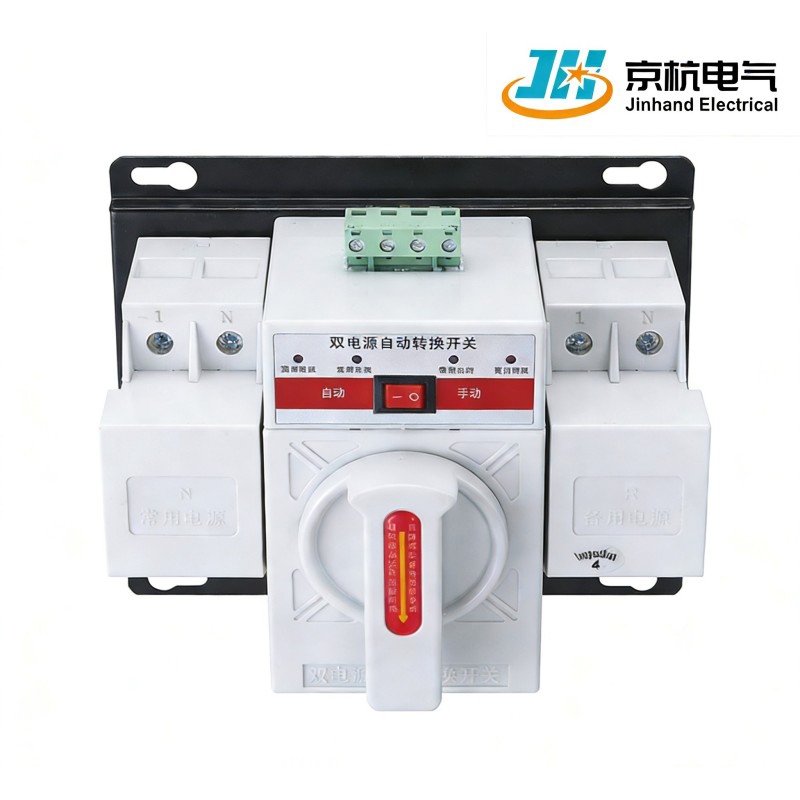

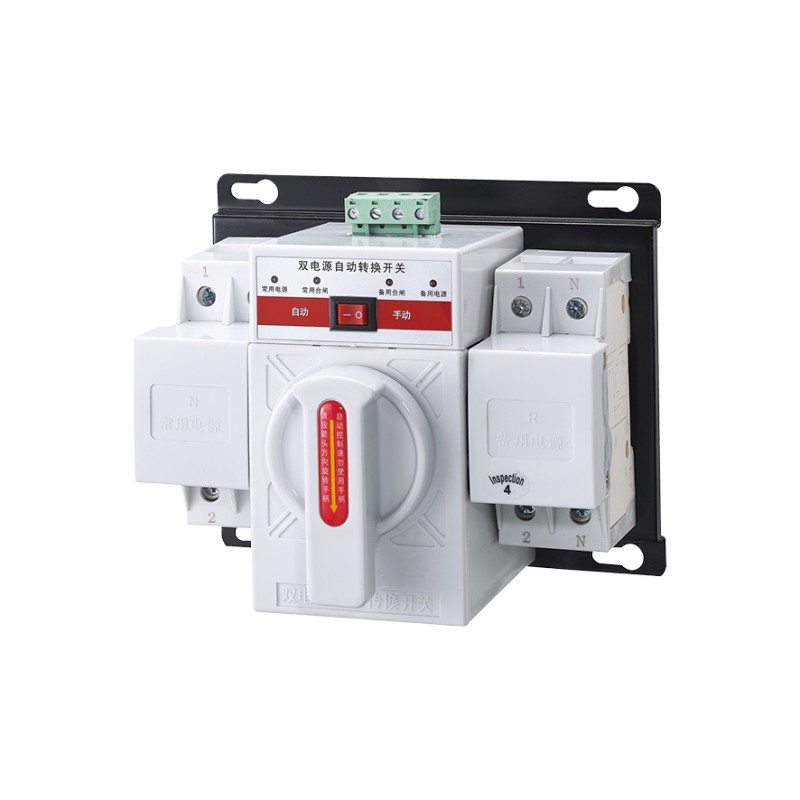

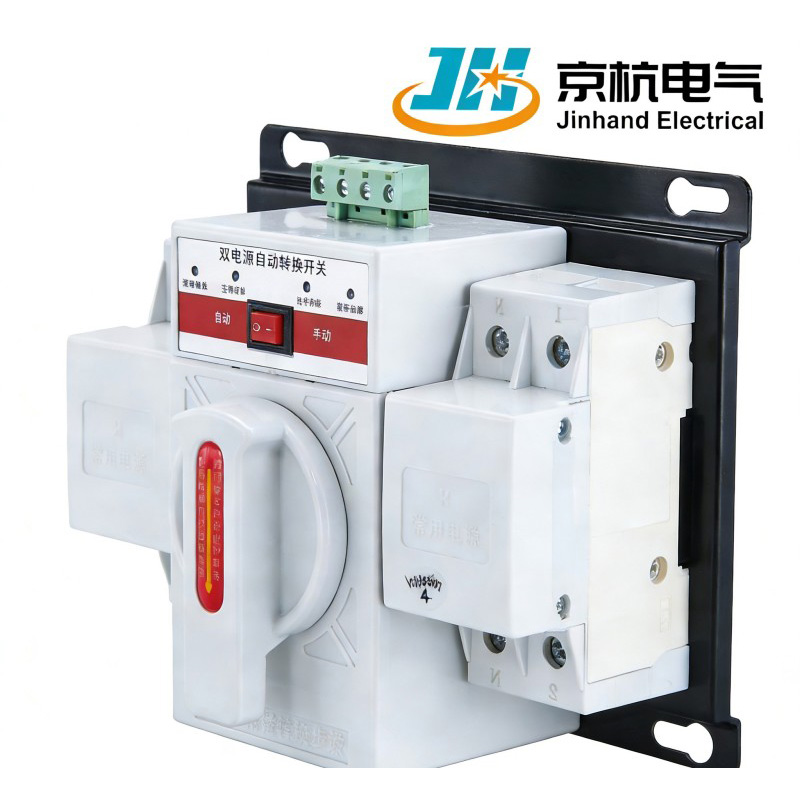

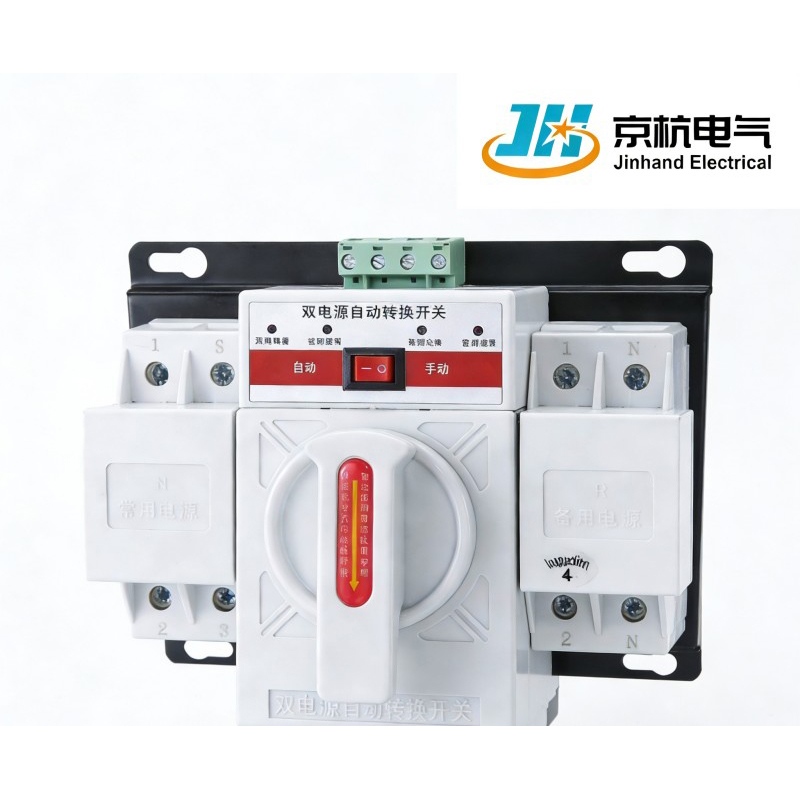

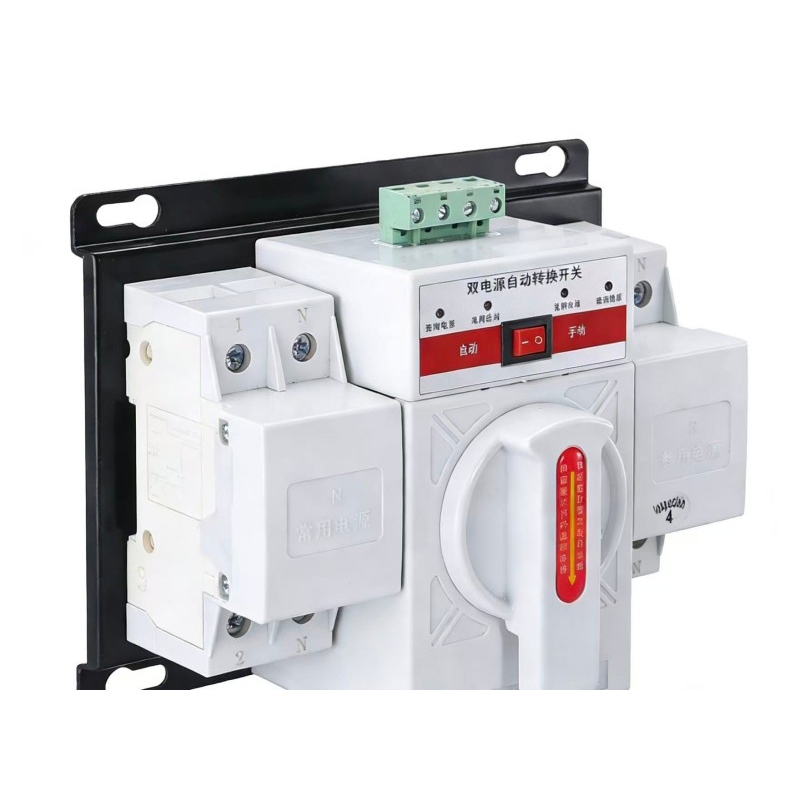

El interruptor de transferencia automática JHQ1 para alimentación dual de Jinhand Electrical está diseñado para sistemas de circuito dual que funcionan a CA 50 Hz o 60 Hz, con voltajes de 220 V o 380 V y corrientes de hasta 63 A. Este interruptor compacto permite la conmutación selectiva de la fuente de alimentación y ofrece protección contra cortocircuitos, sobrecargas y subtensión. Con un motor único para un funcionamiento suave y enclavamientos mecánicos para mayor seguridad, este producto confiable está disponible a través de un fabricante y proveedor confiable en China.
1. Conmutación selectiva: permite a los usuarios cambiar entre dos fuentes de energía según sea necesario, mejorando la flexibilidad operativa.
2.Seguridad y protección: Proporciona protección integral contra cortocircuitos, sobrecargas, subtensión y pérdida de voltaje, garantizando la seguridad en los sistemas de suministro de energía.
3.Cumplimiento de la protección contra incendios: adecuado para entornos que requieren cumplimiento de la seguridad contra incendios, como edificios de oficinas, hospitales y centros comerciales.
4. Larga vida útil: Diseñado para brindar durabilidad y confiabilidad, lo que resulta en una vida útil operativa más larga.
5.Funcionamiento silencioso: el mecanismo de accionamiento de un solo motor garantiza un funcionamiento suave y sin ruidos con una fuerza de impacto mínima.
1. Estado normal de alimentación principal: cuando la fuente de alimentación principal funciona normalmente y el interruptor de función está en la posición automática, el disyuntor de reserva se abre mientras que el disyuntor principal se cierra. Esto asegura que la fuente de alimentación principal esté conectada a la carga.
2. Detección de interrupción de voltaje: Si hay una interrupción de voltaje en una o las tres fases de la fuente de alimentación principal, el Interruptor de Transferencia Automática (ATS) detecta esta condición anormal.
3. Transferencia de carga: El ATS transfiere la carga de la fuente de alimentación principal a la fuente de alimentación de reserva, siempre que la fuente de alimentación de reserva tenga voltaje normal disponible.
4. Restauración de energía: una vez que la fuente de alimentación principal vuelve a los niveles de voltaje normales, el ATS cambia automáticamente la carga de la fuente de alimentación de reserva a la fuente de alimentación principal.
5.Funciones clave
Conmutación automática: garantiza una transferencia de carga perfecta según el estado de la fuente de alimentación para mantener un funcionamiento continuo.
Monitoreo en tiempo real: monitorea continuamente el voltaje de la fuente de alimentación para garantizar la estabilidad y seguridad del sistema.
Confiabilidad: Proporciona garantía de energía de respaldo para evitar interrupciones debido a fallas de energía principal.
1.Especificaciones nominales: funciona a CA 50 Hz o 60 Hz con voltajes nominales de 220 V o 380 V y admite corrientes de hasta 63 A.
2.Diseño compacto: presenta un tamaño compacto y una estructura simple, lo que facilita la instalación y el funcionamiento.
3.Opciones de configuración: Disponible en configuraciones 3P (trifásica) y 4P (cuatrifásica) para satisfacer diversas necesidades de aplicaciones.
4.Mecanismo de enclavamiento: Equipado con enclavamientos mecánicos y eléctricos para una conmutación confiable entre las fuentes de energía principal y de respaldo.
5.Modos manuales y automáticos: admite modos de conmutación manual y automático, lo que proporciona versatilidad en el funcionamiento.
6.Indicación de estado: Incluye terminales de cableado para conexiones de usuario e indicadores en el A.T.S. panel para mostrar el estado abierto o cerrado de los disyuntores.
7.Cumplimiento de estándares: Cumple con el estándar GB/T 14048.11, lo que garantiza el cumplimiento de las normas de seguridad y rendimiento.
1. Conmutación automática inteligente: cambia automáticamente a la fuente de alimentación de respaldo en caso de falla de energía principal y regresa cuando es normal, asegurando un suministro de energía continuo.
2. Protección selectiva de doble potencia: admite protección contra sobrecarga, cortocircuito y subtensión tanto para fuentes principales como de respaldo con funciones de disparo independientes.
3.Múltiples modos de operación: admite modos de control automático, manual y remoto para satisfacer diversas necesidades de aplicaciones.
4.Diseño modular compacto: la estructura que ahorra espacio permite una instalación flexible en cajas de distribución estándar.
1.Autodiagnóstico y monitoreo de estado: la detección de voltaje incorporada y el autodiagnóstico de fallas reducen la necesidad de inspecciones manuales.
2.Diseño de mantenimiento modular: el controlador, el motor de accionamiento y el mecanismo operativo son modulares para un reemplazo rápido de los componentes defectuosos.
3. Diseño de larga duración: vida mecánica de hasta 10.000 ciclos, vida eléctrica de 5.000 ciclos, lo que reduce los costos de reemplazo y mantenimiento.
4.Bajo consumo de energía en espera: bajo consumo de energía en reposo y funcionamiento energéticamente eficiente.
1. Diseño estructural de alta resistencia: carcasa hecha de plástico de ingeniería reforzado ignífugo; Piezas metálicas internas niqueladas para resistencia a la corrosión y al desgaste.
2.Amplio rango de adaptación de voltaje: amplio rango de monitoreo de voltaje para fuentes principales y de respaldo, resistente a fluctuaciones e interferencias de la red.
3. Amplia capacidad de funcionamiento a temperatura: temperatura de funcionamiento de -25 ℃ a +55 ℃, adecuada para diversos climas.
4.Resistencia a vibraciones y golpes: pasa pruebas de vibración y golpes mecánicos, adecuado para entornos como salas de servidores y talleres.
1.Línea de ensamblaje totalmente automatizada: los procesos clave, como el ensamblaje del motor, la soldadura por contacto y las pruebas del controlador, están automatizados.
2.Pruebas funcionales duales: Cada unidad se somete a pruebas de rendimiento eléctrico y pruebas de varillaje mecánico.
3.Estricto control de calidad: implementa el sistema de gestión de calidad ISO 9001 con una inspección del 100% de los componentes críticos.
4.Sistema de gestión de trazabilidad: cada producto tiene un número de serie único para la trazabilidad de todo el proceso.
1. ¿Admite el cambio entre el generador y la red eléctrica?
Sí, se puede configurar en modo de prioridad de red o de generador con tiempo de conmutación ajustable.
2. ¿Hay una interrupción del suministro eléctrico durante el cambio?
El diseño de rotura antes de fabricar da como resultado una breve interrupción, normalmente ≤100 ms.
3. ¿Admite monitoreo remoto?
Los módulos de comunicación opcionales admiten monitoreo y control remoto del estado.
4. ¿Cuáles son los requisitos de secuencia de fases durante la instalación?
Las secuencias de fases de energía principal y de respaldo deben ser idénticas; de lo contrario, la conmutación puede fallar o causar daños al equipo.
1. "Seleccionó la serie JHQ1 para múltiples proyectos de UPS de centros de datos. Conmutación confiable, operación estable, que garantiza de manera efectiva energía continua para cargas críticas".
2. "Estructura de producto compacta, funciones integrales, especialmente adecuada para hospitales, instituciones financieras y otros lugares con requisitos de alta confiabilidad del suministro de energía".
