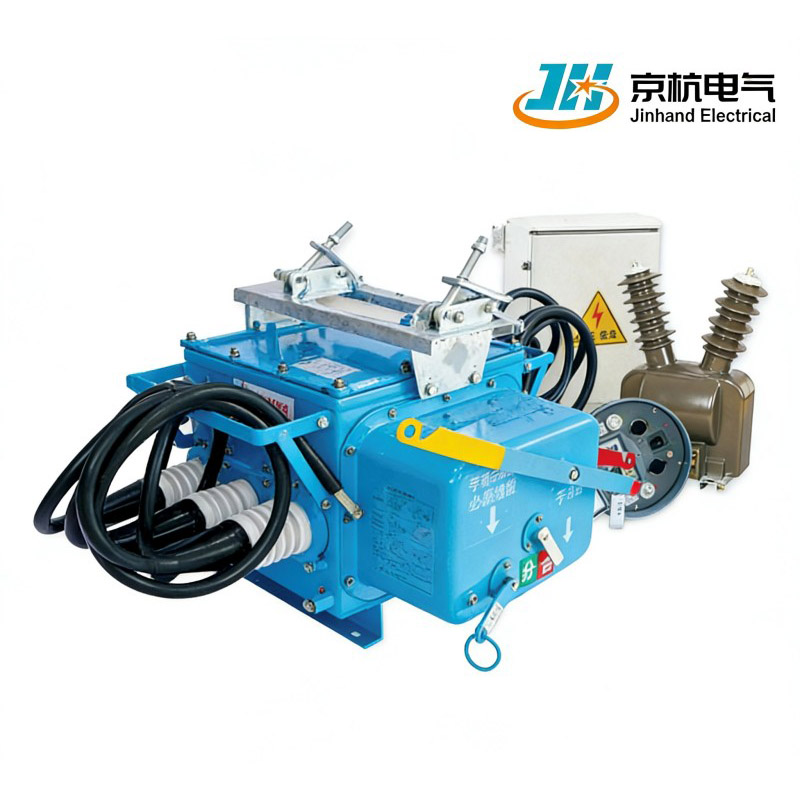

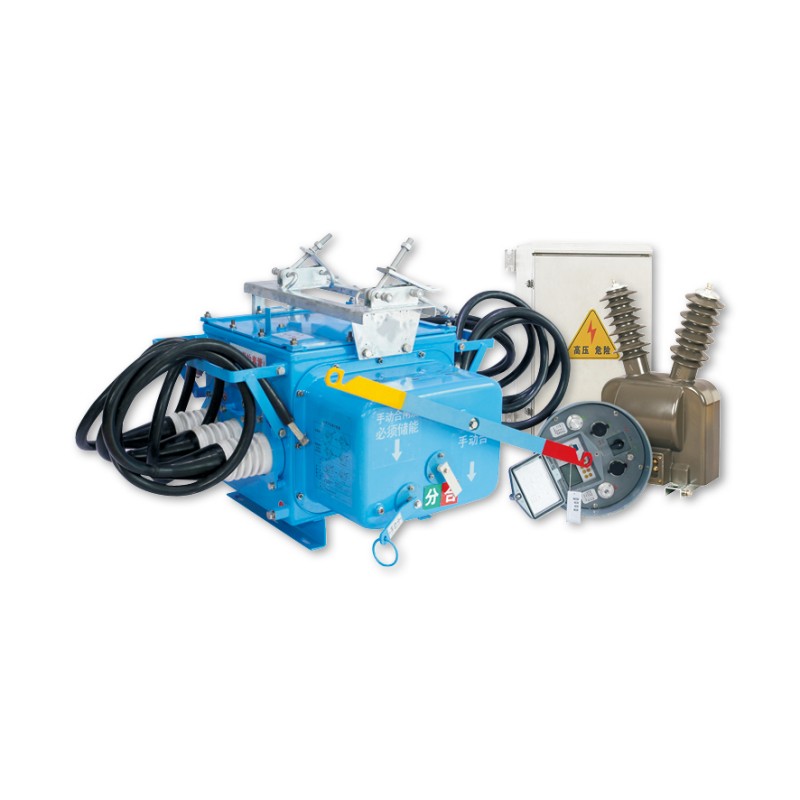

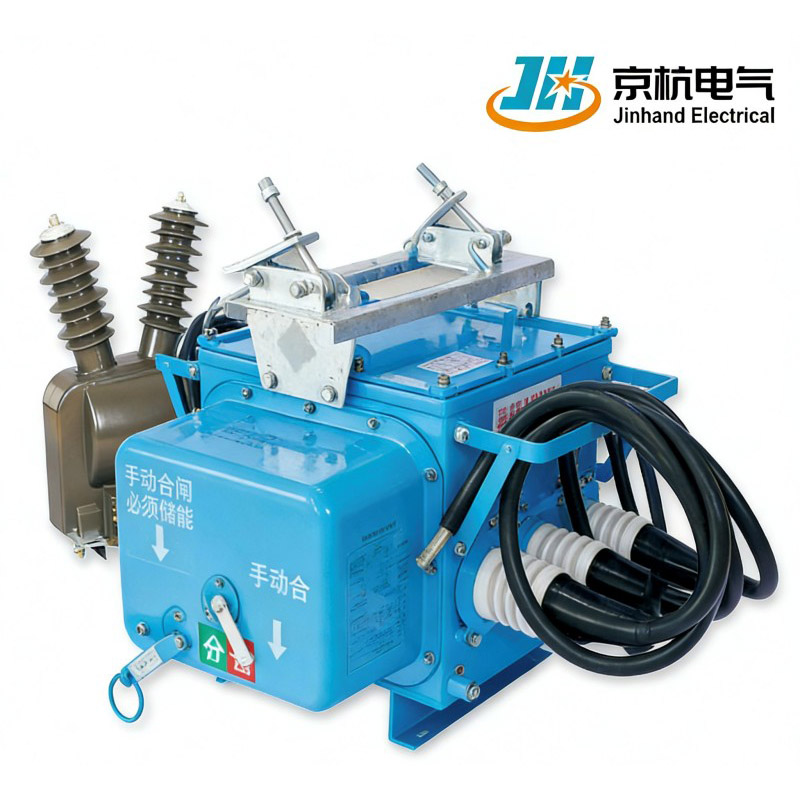

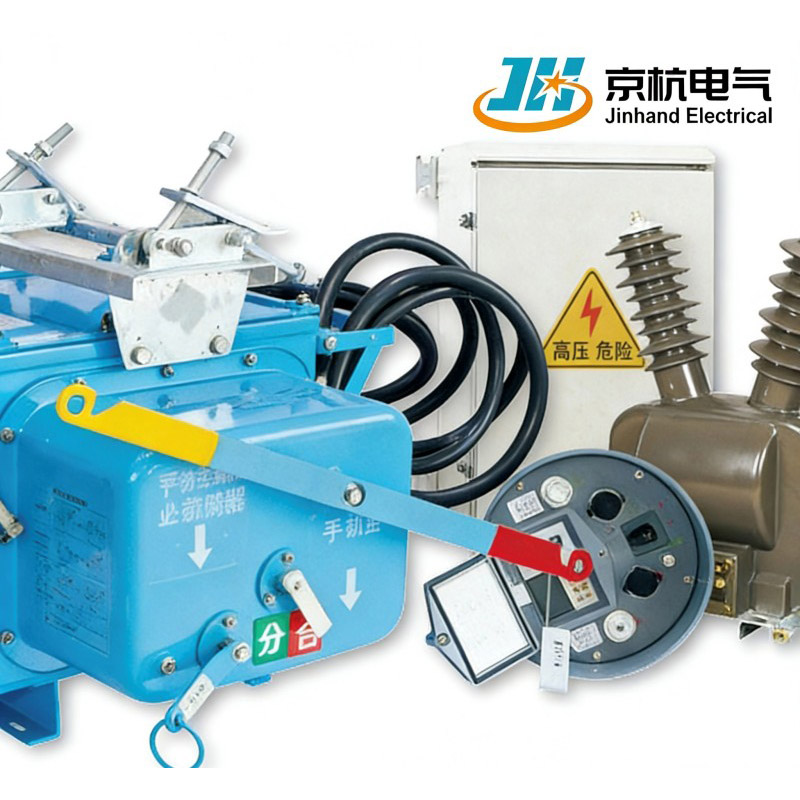

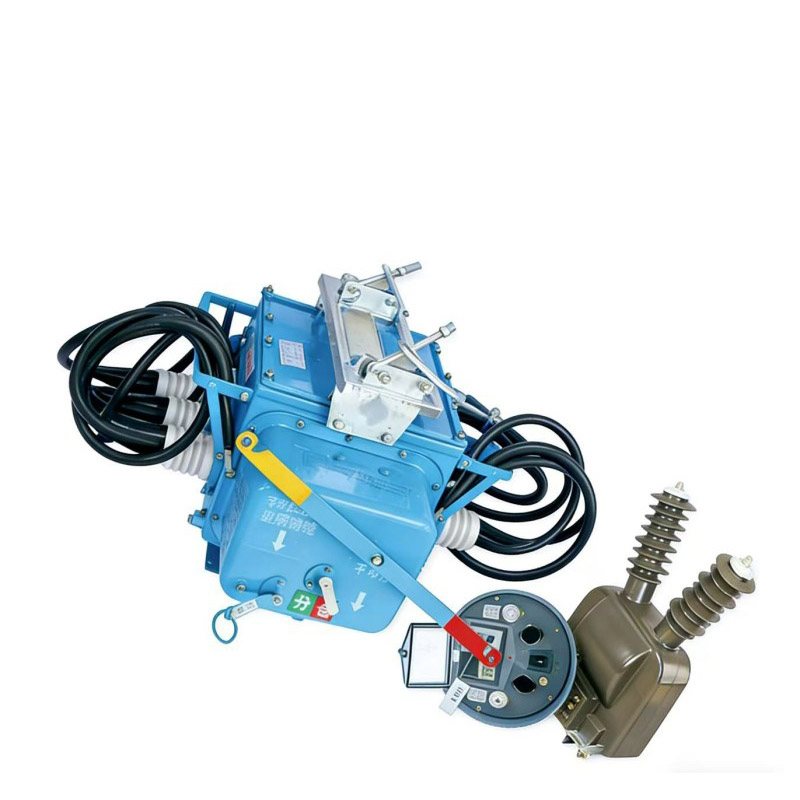

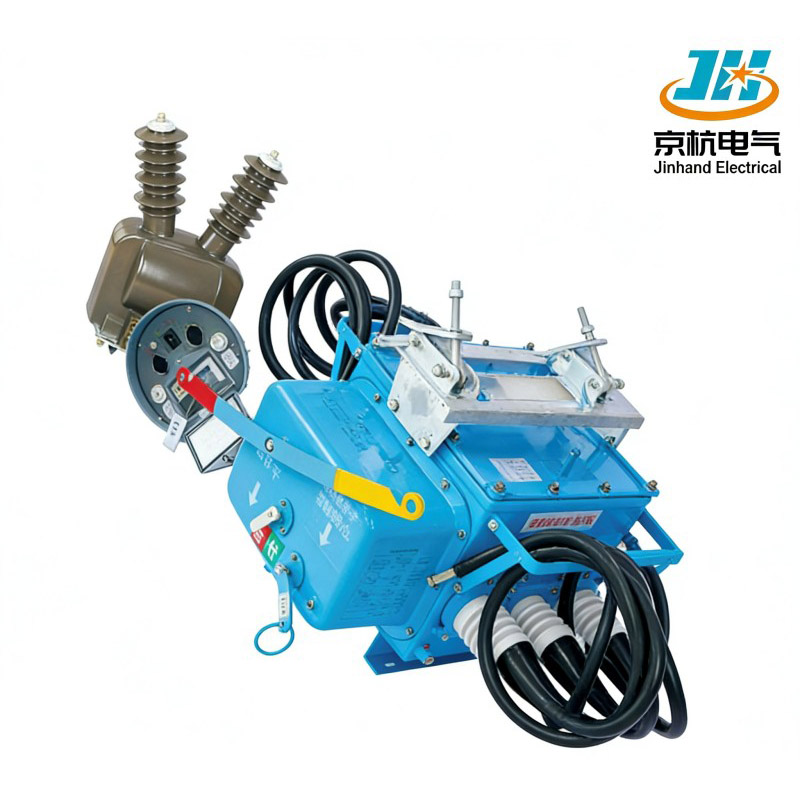

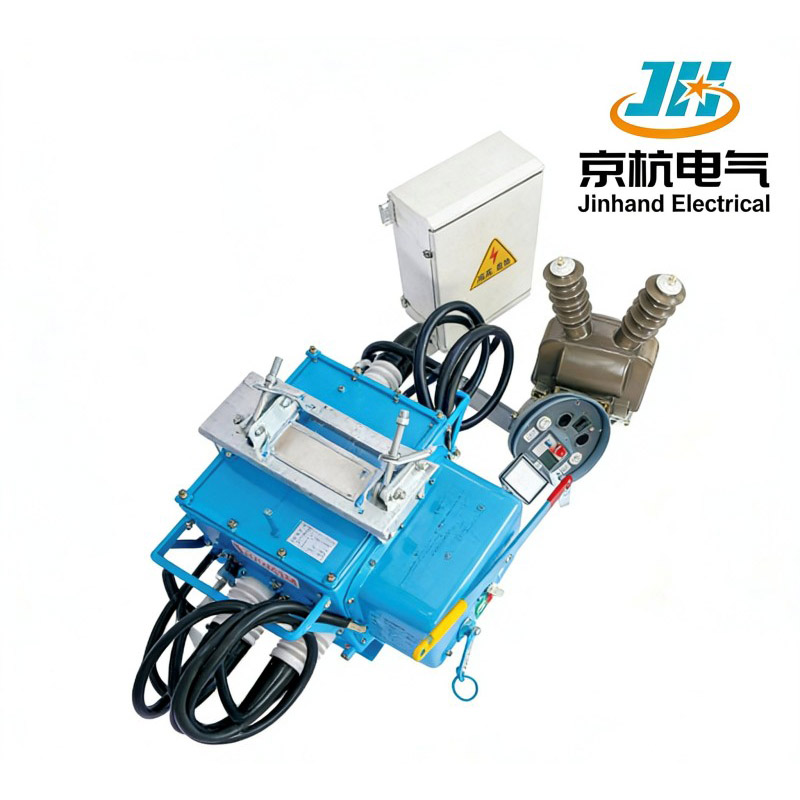

Jinhand Electrical, un fabricante y proveedor profesional en China, ofrece productos de alta calidad, directos de fábrica, con sellado IP67, conectores de aviación y diseño libre de mantenimiento con aislamiento SF6. Nuestras soluciones garantizan un aislamiento confiable de fallas, una automatización independiente de la comunicación y compatibilidad entre varios modos de puesta a tierra en redes de líneas aéreas. Bienvenido a comprarnos un conjunto completo de interruptores de carga montados en poste inteligentes primarios y secundarios integrados.
1. Alta practicidad y confiabilidad: aísla automáticamente las áreas de falla y permite la transferencia de energía sin depender de la comunicación, lo que garantiza un rendimiento constante en condiciones de falla.
2.Compatibilidad con varios modos de conexión a tierra: el producto se adapta a sistemas de redes de distribución que utilizan diferentes métodos de conexión a tierra neutra, lo que mejora su versatilidad.
3.Instalación fácil de usar: utiliza conectores de aviación y cables protectores para exteriores para una instalación y puesta en marcha rápidas y confiables, simplificando el proceso de configuración.
| Proyecto | Parámetro | |
| Fuente de alimentación operativa | CA 220 V ± 20 %, 50 Hz. | |
| Consumo total de energía | ≤15VA | |
| Entorno operativo | Temperatura de funcionamiento | -40 ~ 70 ℃ |
| Humedad | <95%, sin condensación. | |
| Entrada de telemetría | Precisión de medición | frecuencia: 0,01 Hz |
| Rango lineal | Voltaje: 0 ~ 300 V; Corriente: 0 ~ 100 A | |
| Entrada de señalización remota | Fuente de alimentación de señal remota | CC 24 V |
| Resolución | ≤2ms | |
| Capacidad de configuración estándar | 6 | |
| Salida de control remoto | Método de salida | Relé de potencia |
| Capacidad de contacto | CA 250 V/16 A; CC 48 V/10 A; CC 30 V/16 A. | |
| Capacidad de configuración estándar | Combinación/Separación | |
| Método de comunicación | Tipo de interfaz | 2 puertos serie RS232, puertos Ethernet 210/100M |
| Protocolo de comunicación | Admite protocolos como IEC60870-5-101,IEC 60870-5-104,etc. | |
| Compatibilidad electromagnética | Cumple con el estándar IV de la industria de energía eléctrica DL/T721-2013 | |
| Proyecto | Parámetro | Proyecto | Parámetro |
| Corriente de ruptura nominal de cortocircuito (disyuntor) | 20 kA | Corriente nominal de cierre de cortocircuito (pico) | 50 kA |
| Corriente nominal soportada (pico) | 50 kA | No simultaneidad de apertura trifásica | ≤2 ms |
| Corriente nominal de resistencia de corta duración | 20 kA | Cierre de brecha de aislamiento Sobrecarrera | 6~13 milímetros |
| Vida mecánica | 10000 veces | Distancia de apertura del espacio de aislamiento | 25~30 milímetros |
| Rebote de cierre | ≤2ms |
|
≤2 ms |
1. Medición y control avanzados: cuenta con capacidad de registro de fallas de línea (SOE), que captura el momento y la naturaleza de las fallas (puesta a tierra o cortocircuito), lo que ayuda a la resolución de problemas y el mantenimiento efectivos.
2.Rendimiento de sellado confiable: Equipado con una tecnología madura de carcasa de sellado que cuenta con una clasificación de protección IP67, lo que garantiza un sellado robusto, alta hermeticidad y resistencia mecánica a través de la tecnología de formación de estiramiento de moldes en un solo paso.
3.Operación sin mantenimiento: Los componentes están sellados en gas SF6 a presión cero, protegiéndolos de las influencias ambientales y garantizando un funcionamiento estable, confiable y sin mantenimiento.
4.Excelente rendimiento de aislamiento: admite conexiones de cables para líneas entrantes y salientes, empleando casquillos de esquina de caucho de silicona fluida patentados para lograr un espaciado de fases de 280 mm, lo que garantiza capacidades superiores de aislamiento externo.
1.Proceso integrado de carcasa estirada: carcasa formada en una sola pieza sin costuras soldadas, lo que garantiza sellado IP67 y resistencia general.
2. Manejo riguroso del gas SF6: utiliza gas SF6 de alta pureza y equipos de llenado profesionales para garantizar un rendimiento de aislamiento estable.
3.Conectores de grado aeronáutico: equipados con enchufes de aviación en todas partes, impermeables y resistentes a las vibraciones para un uso confiable a largo plazo en exteriores.
1.Automatización del alimentador (FA) sin comunicación: basada en criterios de voltaje y corriente locales, permite el aislamiento automático de fallas y la restauración de energía para mejorar la confiabilidad del suministro.
2.Bujes compuestos de caucho de silicona patentados: espaciado de fases de solo 280 mm, estructura compacta con excelente aislamiento externo, ideal para montaje en postes con espacio limitado.
3. Compatibilidad adaptable con varios métodos de conexión a tierra: se adapta de manera flexible a neutro sin conexión a tierra, bobina de supresión de arco conectada a tierra, conexión a tierra de baja resistencia y otros métodos de conexión a tierra del sistema.
1.Soluciones de integración primaria-secundaria tecnológicamente avanzadas: capacidad completa de investigación y desarrollo y producción de interruptores inteligentes montados en postes, con productos certificados por múltiples pruebas autorizadas.
2. Rica experiencia en aplicaciones de campo: productos implementados en proyectos de automatización de distribución en múltiples regiones de China, operando de manera estable con bajas tasas de falla.
3.Control de calidad de extremo a extremo: el control completo del proceso, desde el diseño, los materiales, la producción hasta las pruebas, garantiza altos estándares constantes.
4.Capacidad de personalización y respuesta rápida: admite la personalización de protocolos de comunicación, lógica funcional, dimensiones estructurales, etc., para cumplir con diversos requisitos regionales y de proyectos.
P1: ¿Es necesaria la comunicación para las funciones de automatización?
R: No, el aislamiento automático de fallas y la transferencia de suministro se pueden realizar sin comunicación. Las funciones de comunicación se utilizan para monitoreo y control remotos para mejorar la eficiencia de la gestión.
P2: ¿El gas SF6 requiere pruebas o reabastecimiento periódicos?
R: El diseño sellado de presión cero está completamente sellado y no requiere mantenimiento, por lo que no requiere pruebas ni reposición de gas en condiciones normales de servicio.
P3: ¿Es adecuado para zonas de gran altitud?
R: Adecuado para altitudes de hasta 4000 m, con rendimiento de aislamiento y disipación de calor validado.
P4: ¿Admite múltiples protocolos de comunicación?
R: Admite IEC 60870-5-101/104, DNP3.0, Modbus y otros protocolos, con personalización disponible para protocolos adicionales.
1.Soporte de diseño y puesta en servicio de soluciones: diseño de integración del sistema, configuración de parámetros y guía de puesta en servicio en el sitio.
2.Capacitación y documentación: capacitación en operación y mantenimiento del producto, junto con documentación técnica completa (dibujos, manuales, guías de depuración).
3.Plataforma de soporte técnico remoto: diagnóstico remoto, actualizaciones de software y servicios de análisis de fallas.
4. Suministro rápido de repuestos: módulos principales y consumibles mantenidos en stock para garantizar el funcionamiento continuo del proyecto.
