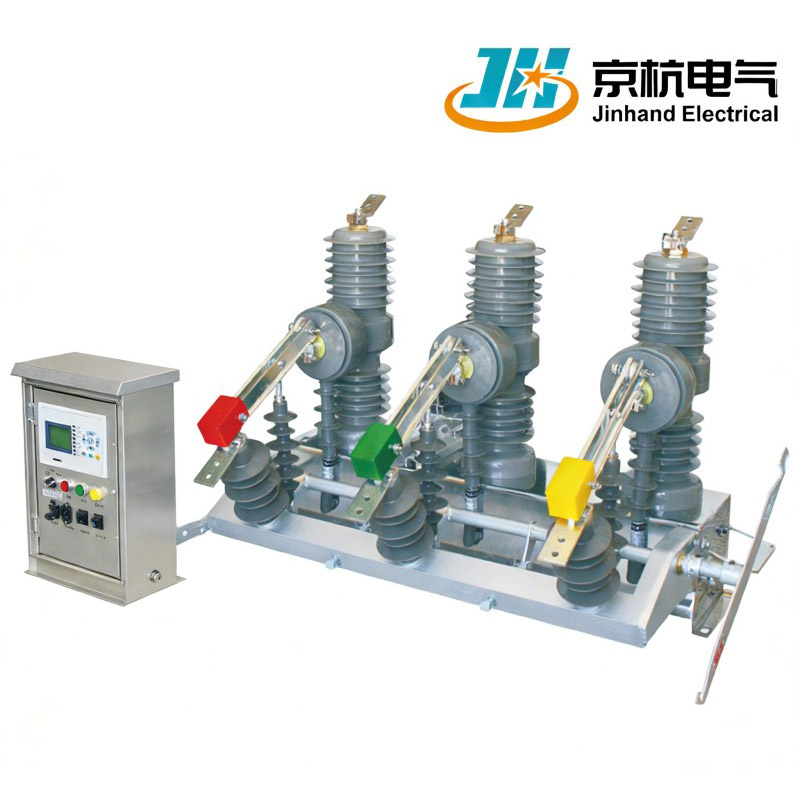

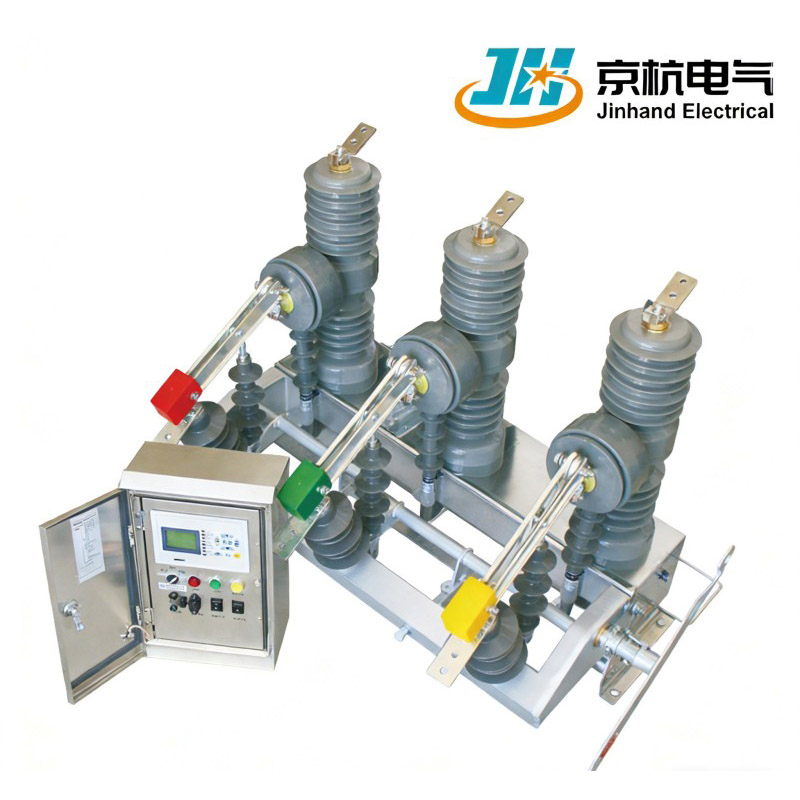

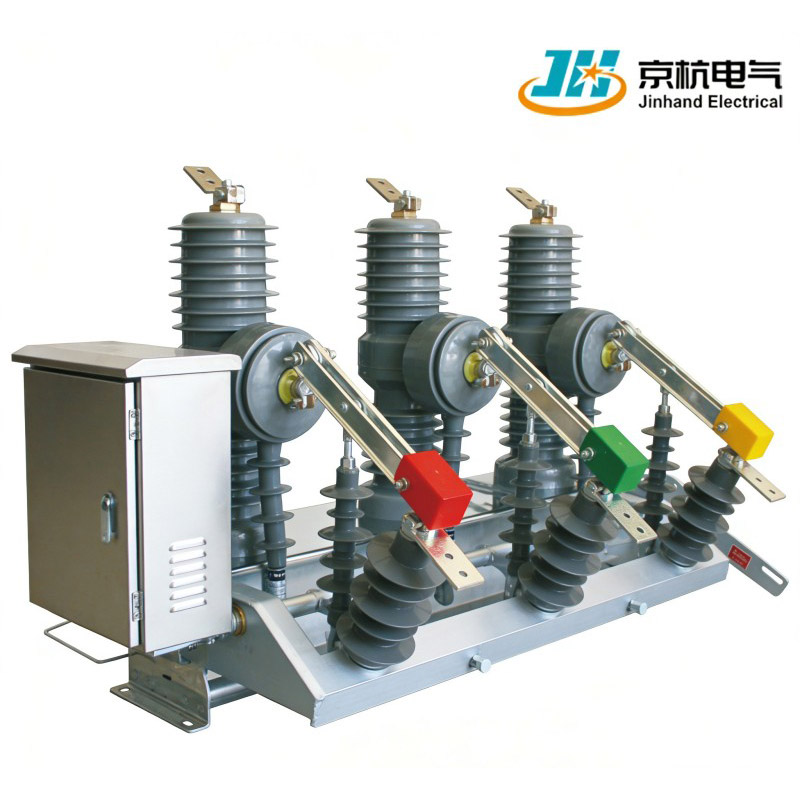

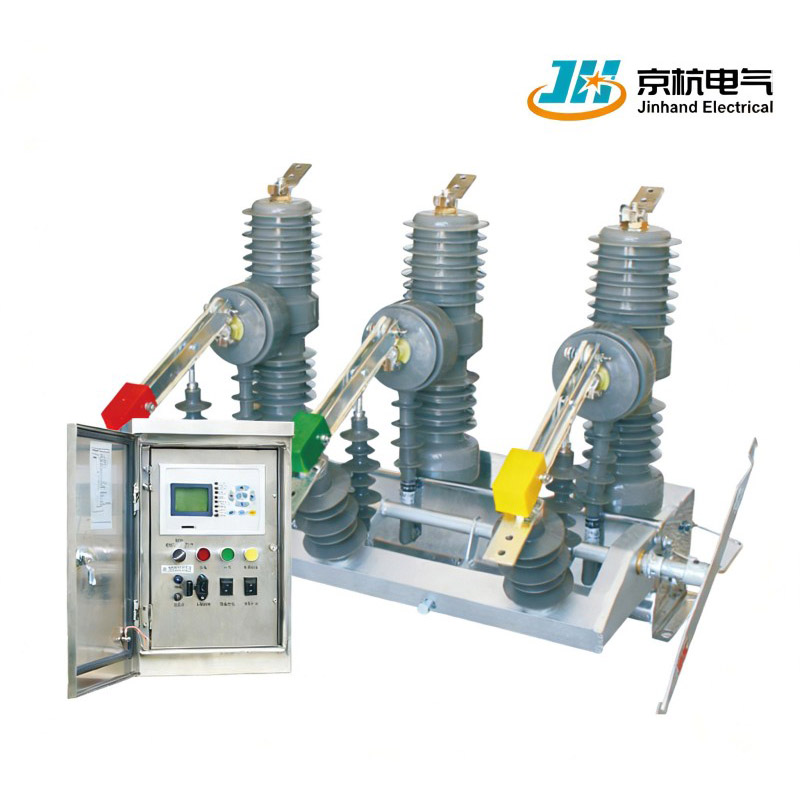

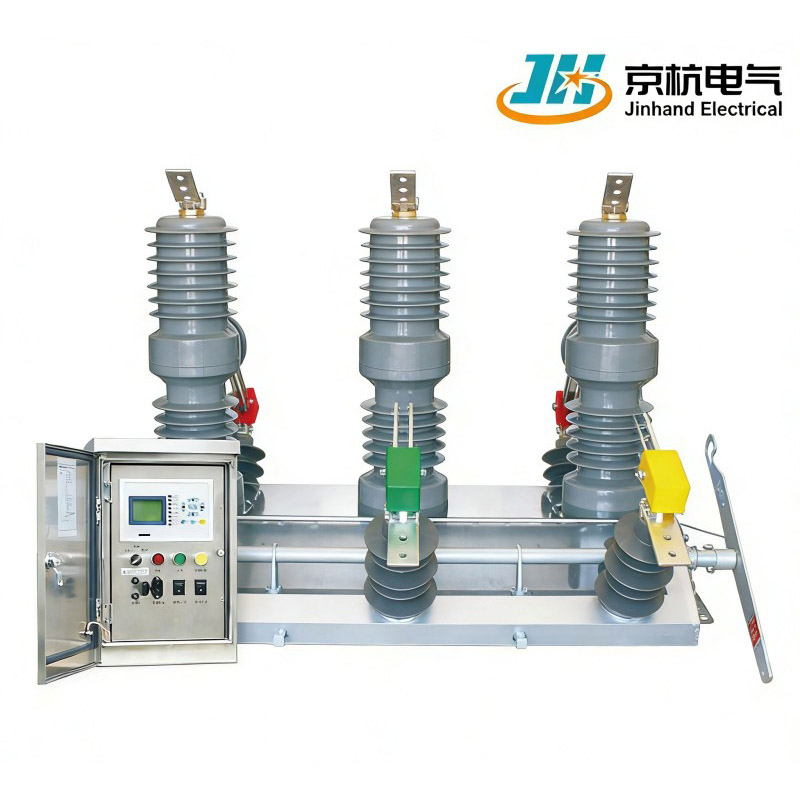

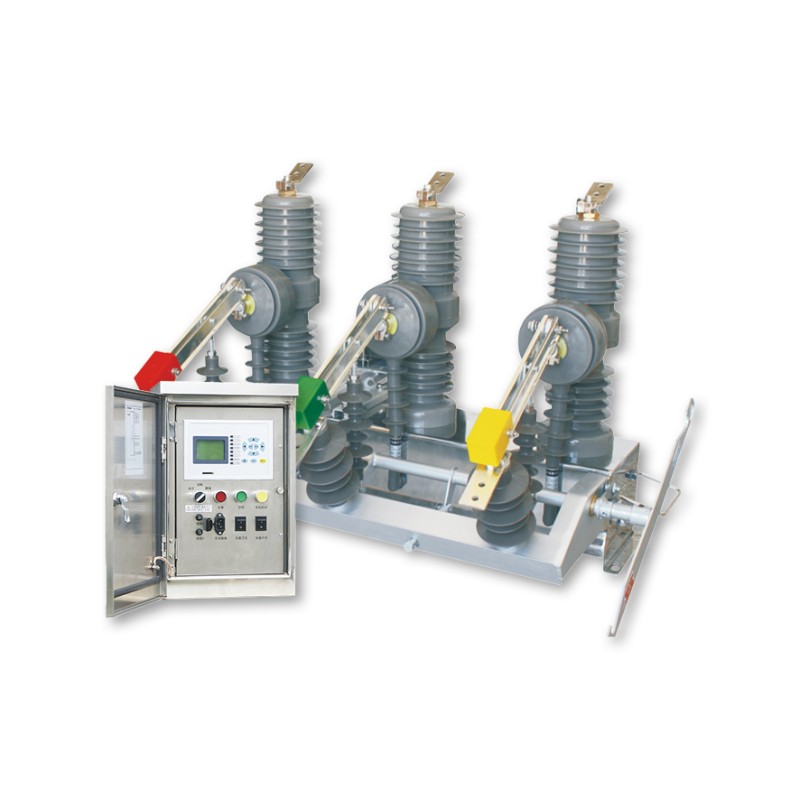

El disyuntor de alto voltaje al vacío para exteriores ZW32-12 es fabricado por el innovador proveedor chino Jinhand Electrical. Diseñado para sistemas de 12 kV, 50 Hz, este disyuntor directo de fábrica conmuta e interrumpe de manera confiable corrientes de carga, sobrecarga y cortocircuito, ideal para subestaciones, redes industriales y redes rurales que requieren operación frecuente.
1.Protección confiable: cambia e interrumpe efectivamente las corrientes de carga, sobrecargas y corrientes de cortocircuito, garantizando seguridad y confiabilidad en los sistemas de distribución de energía.
2.Aplicación versátil: Adecuado para uso en subestaciones, sistemas de distribución de energía industrial y redes eléctricas rurales, lo que lo hace adaptable a diversos entornos operativos.
3.Diseñado para operaciones frecuentes: diseñado específicamente para manejar operaciones frecuentes, mejorando la eficiencia operativa en escenarios dinámicos de distribución de energía.
| Proyecto | Unidad | Parámetro |
| Tensión nominal | kV | 12 |
| Frecuencia nominal | Hz | 50 |
| Corriente nominal | A | 630 |
| Corriente de ruptura nominal de cortocircuito | ka | 20 |
| Corriente máxima nominal soportada (pico) | ka | 50 |
| Corriente nominal de resistencia de corta duración | ka | 20 |
| Corriente nominal de cierre de cortocircuito (pico) | ka | 50 |
| Vida mecánica | Veces | 10000 |
| Número nominal de operaciones de interrupción de cortocircuito | Veces | ≥30 |
| Voltaje soportado de frecuencia de alimentación (1 min): (húmedo) (seco) Fase a fase, Fase a tierra/interruptor | kV | 42/48 |
| Tensión soportada por impulso de relámpago (pico) Fase a fase, Fase a tierra/interruptor | kV | 75/85 |
| Voltaje soportado de frecuencia de potencia del circuito secundario 1 min | kV | 2 |
1.Especificaciones nominales: Diseñado para un voltaje nominal de 12 kV y una frecuencia de CA trifásica de 50 Hz, lo que garantiza la compatibilidad con los sistemas eléctricos estándar.
2.Diseño exterior: construido para uso en exteriores, brinda durabilidad y rendimiento confiable en diversas condiciones ambientales.
3.Funcionalidad integral: Capaz de gestionar condiciones de rutina y de falla, respaldando un control y protección efectivos dentro de los sistemas de energía.
1.Interrupción de vacío altamente confiable: utiliza interruptores de vacío de alto rendimiento, corriente nominal de interrupción de cortocircuito de hasta 20 kA, vida mecánica de 10,000 operaciones, adecuado para escenarios de conmutación frecuentes.
2. Total adaptabilidad a aplicaciones en exteriores: diseñado específicamente para entornos al aire libre, con capacidades a prueba de lluvia, polvo y resistencia a la corrosión, adecuado para subestaciones, redes de distribución industriales y mineras, redes rurales y varias otras aplicaciones.
3.Estructura compacta e instalación flexible: tanque común trifásico opcional o diseño de tanque separado, tamaño compacto, admite múltiples métodos de instalación, como montaje en poste, plataforma o dentro de gabinetes.
4.Control inteligente opcional: puede integrar controladores inteligentes, admitiendo monitoreo remoto, registro de fallas, ajustes de configuración de protección remota y otras funciones de automatización.
5. Fuerte resistencia ambiental: voltaje soportado en húmedo de 42 kV, voltaje soportado en seco de 48 kV, voltaje soportado por impulso de rayo de 85 kV, lo que garantiza un rendimiento de aislamiento estable y confiable.
1. Interrupción de vacío sin mantenimiento: los tubos de vacío tienen una larga vida útil sellada y no requieren reemplazo del medio extintor de arco, lo que reduce significativamente la carga de trabajo y los costos de mantenimiento.
2.Mecanismo operativo modular: Los mecanismos de resorte o de imán permanente cuentan con un diseño modular para un reemplazo rápido, minimizando el tiempo de inactividad.
3.Monitoreo de condición y alertas: los módulos de monitoreo en línea opcionales brindan seguimiento en tiempo real de las características mecánicas, la vida útil eléctrica y otros parámetros para el mantenimiento predictivo.
1.Embalaje protector de unidad completa: embalaje a prueba de golpes, humedad y óxido adecuado para transporte a larga distancia y almacenamiento al aire libre.
2.Accesorios de instalación completos: conjunto completo de accesorios que incluyen soportes de montaje, accesorios de conexión, terminaciones de cables, etc., para una instalación rápida.
3.Experiencia en logística global: productos exportados a más de 30 países, familiarizados con diversos requisitos aduaneros y de envío, que ofrecen servicios de logística puerta a puerta.
1.Estructura de aislamiento completamente sellada: carcasa hecha de acero inoxidable o aleación de aluminio recubierta, grado de protección hasta IP67, con fuerte resistencia a la intemperie.
2.Funcionamiento estable en un amplio rango de temperatura: adecuado para temperaturas ambiente de -40 °C a +40 °C, aplicable en regiones extremadamente frías, cálidas y húmedas.
3. Diseño sísmico y resistente al viento: alta resistencia estructural, probado para intensidad sísmica de hasta 8 grados, adecuado para áreas ventosas y propensas a sísmos.
1. Conjunto interno de interruptores de vacío: Los interruptores de núcleo utilizan materiales de contacto de cobre y cromo de alta pureza, con procesos de sellado patentados que garantizan un rendimiento de ruptura constante.
2.Ensamblaje y pruebas automatizados: los procesos clave emplean ensamblaje robótico; Cada unidad se somete a pruebas de características mecánicas, pruebas de tensión soportada a frecuencia industrial y pruebas de resistencia de bucle.
3.Pruebas rigurosas de simulación ambiental: Se prueba la confiabilidad de los productos terminados en ciclos de temperatura alta/baja, alternancia de calor húmedo, corrosión por niebla salina y otras condiciones ambientales.
1. Diseño compacto de tanque común: interruptores trifásicos integrados en un solo tanque sellado, estructura compacta con espacio libre de aislamiento externo optimizado, especialmente adecuado para aplicaciones con espacio limitado.
2. Mecanismo de imán permanente biestable opcional: utiliza mecanismos operativos de imán permanente para un funcionamiento rápido, bajo consumo de energía y larga vida útil, ideal para escenarios de conmutación frecuentes.
3.Interfaz de integración inteligente: RS485, Ethernet y otras interfaces de comunicación precableadas, que admiten la expansión de terminal inteligente plug-and-play.
1.Componentes clave autocontrolados: los componentes principales, como los interruptores de vacío, los mecanismos operativos y las carcasas de aislamiento, se fabrican internamente, lo que garantiza un suministro estable y confiable.
2.Sistema de adquisiciones global: las asociaciones estratégicas con proveedores de componentes eléctricos nacionales e internacionales de renombre garantizan la calidad y los plazos de entrega.
3.Producción flexible con respuesta rápida: admite la personalización de la corriente nominal, los modos de funcionamiento, los protocolos de comunicación, etc., para cumplir rápidamente con los requisitos específicos del proyecto.
1. Diseño libre de SF₆: utiliza tecnología de interrupción de vacío, sin emisiones de gases de efecto invernadero, respetuosa con el medio ambiente y sin mantenimiento.
2.Mecanismo operativo de bajo consumo de energía: los mecanismos de imán permanente tienen un consumo de energía en espera extremadamente bajo; Los mecanismos de resorte presentan una alta eficiencia de almacenamiento de energía, lo que resulta en un bajo uso general de energía operativa.
3. Diseño reciclable y de larga duración: Los principales materiales estructurales son metales, reciclables al final de la vida útil del producto, alineándose con los principios de la economía circular.
Más de una década de desarrollo incesante ha convertido a Jinhand en uno de los principales fabricantes y proveedores de equipos eléctricos de China. Nuestra fábrica ha adoptado una gran cantidad de tecnologías y maquinaria de última generación, y lo invitamos a comprar nuestros productos de alta calidad y precios razonables fabricados en China.
