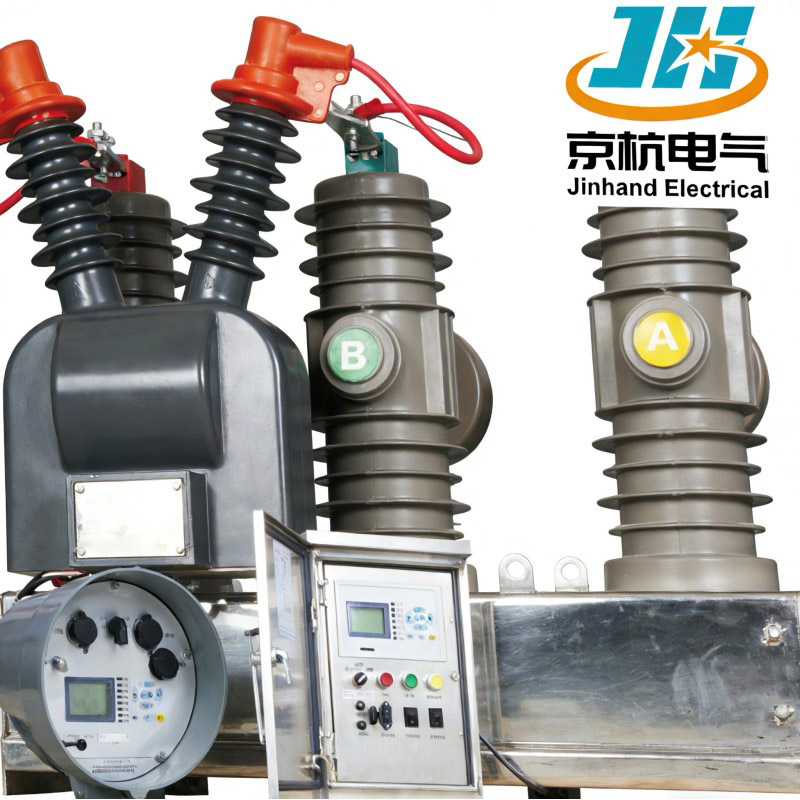

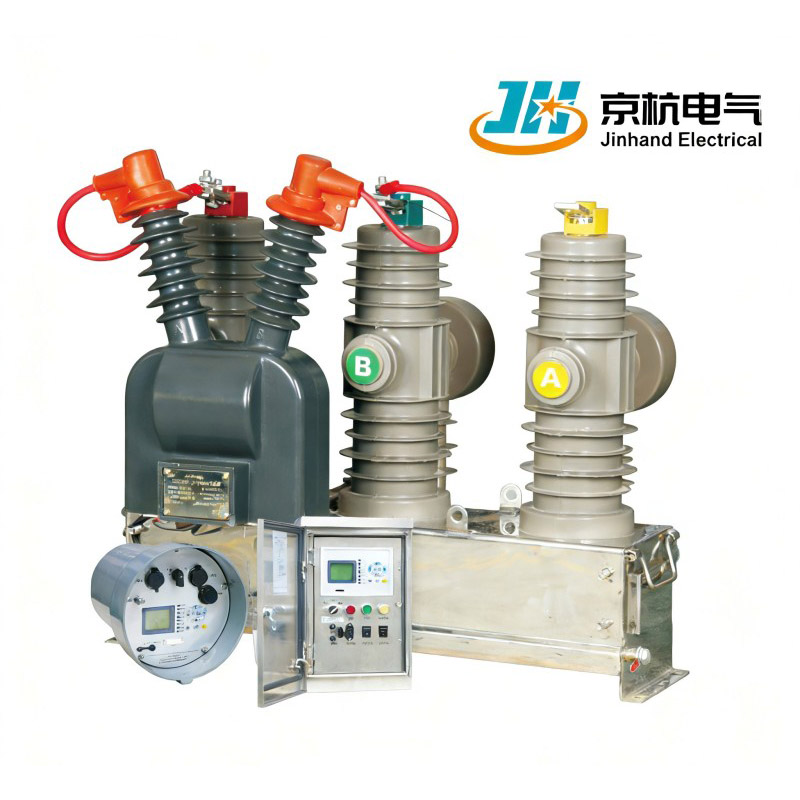

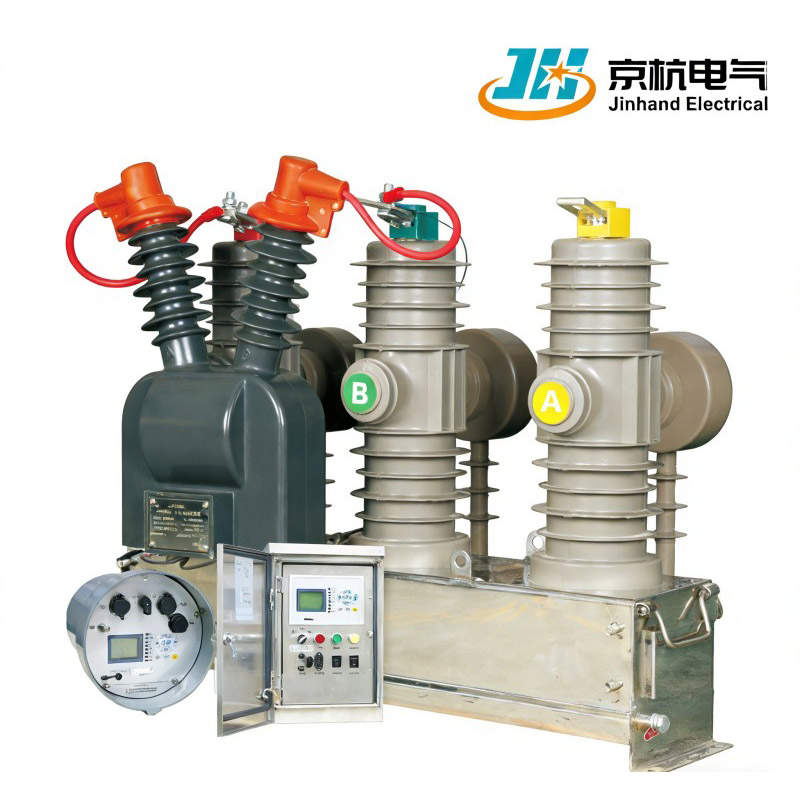

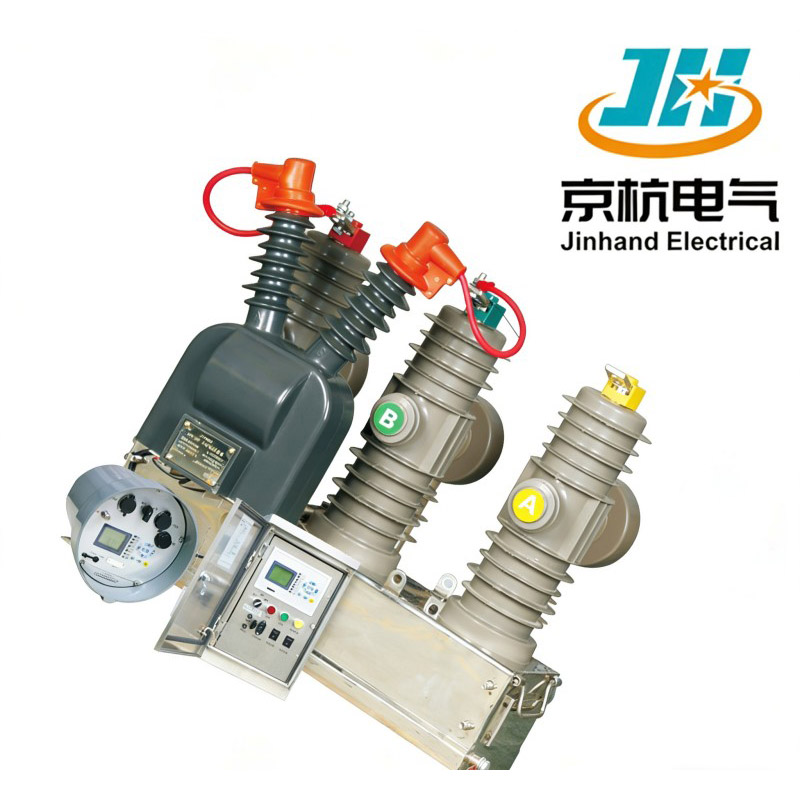

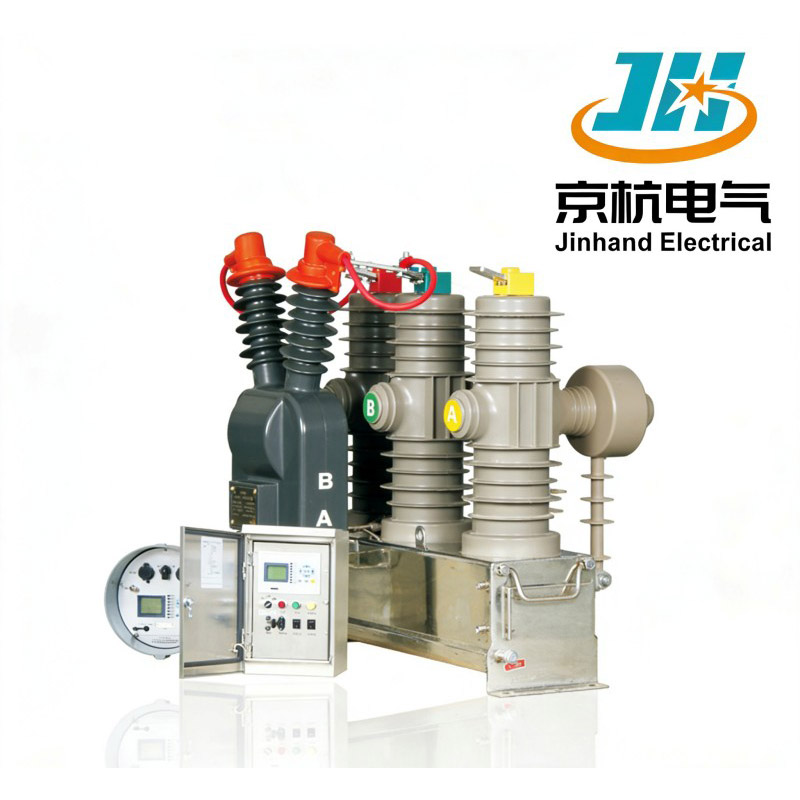

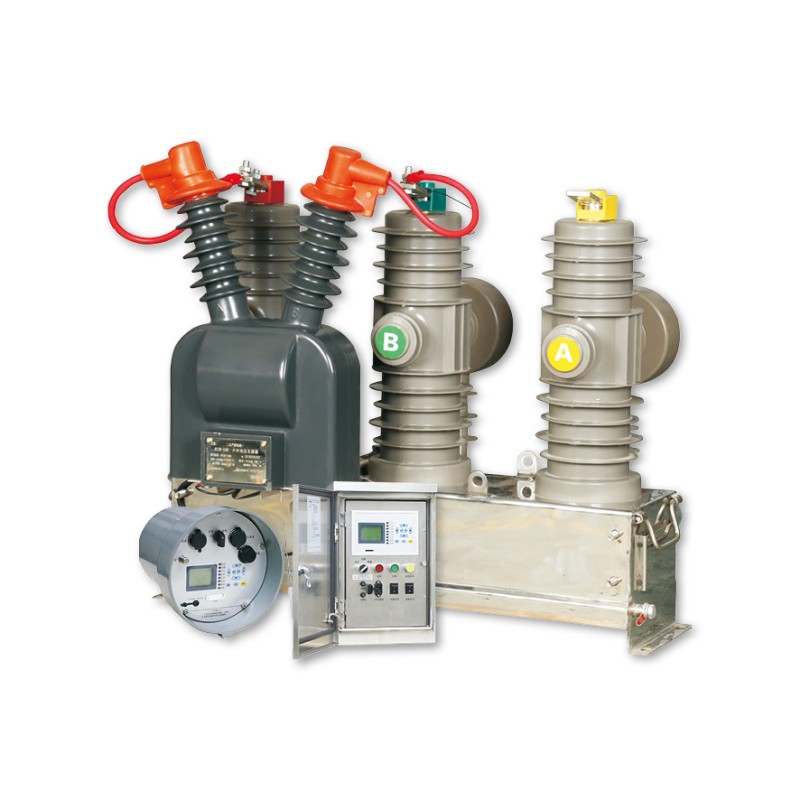

El disyuntor en vacío de alto voltaje instalado en exteriores ZW43-12 de Jinhand Electrical de China es una versión compacta y mejorada del ZW32, diseñado para sistemas trifásicos de 12 kV/50 Hz. Como fabricante y proveedor confiable, nuestro disyuntor directo de fábrica garantiza una conmutación e interrupción confiable de corrientes de carga, sobrecarga y cortocircuito en redes de distribución urbanas y rurales.
1.Diseño compacto: el ZW43-12 es una versión más compacta del disyuntor ZW32, lo que facilita su instalación e integración en espacios limitados.
2.Protección confiable: proporciona conmutación e interrupción efectiva de corrientes de carga, sobrecargas y corrientes de cortocircuito, garantizando la seguridad del sistema.
3.Aplicación versátil: adecuada para sistemas de distribución de energía tanto urbanos como rurales, mejorando su usabilidad en diferentes entornos.
| Proyecto | Unidad | Parámetro | ||
| ZW43-12/630-16 | ZW43-12/630-20 | |||
| Tensión nominal | kV | 12 | ||
| Corriente nominal | A | 630 | ||
| Corriente de ruptura nominal de cortocircuito | ka | 16 | 20 | |
| Corriente nominal de cierre de cortocircuito (pico) | 40 | 50 | ||
| Corriente nominal máxima soportada | 40 | 50 | ||
| Corriente nominal de resistencia de corta duración | 16 | 20 | ||
| Duración nominal del cortocircuito | S | 4 | ||
| Nivel de aislamiento nominal | Tensión soportada por impulso de relámpago (pico) | kV | Fase a fase, fase a tierra: 75, interruptor: 85. | |
| Tensión soportada de frecuencia eléctrica de 1 min. | Fase a fase, fase a tierra: 42, interruptor: 48 | |||
| Secuencia operativa nominal |
|
Abrir-0.3s-Cerrar/Abrir-180s- Cerrar/Abrir (Mecanismo de operación eléctrico) | ||
| Operaciones de corte de corriente nominal de cortocircuito | Veces | 30 | ||
| Vida mecánica | 10000 | |||
| Tensión de funcionamiento nominal (bobina de apertura/cierre) | V | DC220,110,AC220 | ||
| Desgaste acumulativo permitido Espesor de contactos fijos y móviles | milímetros | 3 | ||
| Corriente nominal de liberación de sobrecorriente | A | 5 | ||
| Relación del transformador de corriente |
|
200/5400/5630/5 | ||
| Brecha de contacto | milímetros | 9±1 | ||
| Contacto Sobreviaje | 2.0s | |||
| Velocidad media de apertura | EM | 1,2±0,2 | ||
| Velocidad promedio de cierre | 0,6±0,2 | |||
| Hora de apertura | EM | 15~50 | ||
| Hora de cierre | 25~80 | |||
| Tiempo de rebote de cierre | ≤2 | |||
| Sincronización Apertura/Cierre Trifásico | ≤2 | |||
| Resistencia CC por circuito de fase | µΩ | ≤80 | ||
| Motor de almacenamiento de energía | Tensión nominal | V | CC/CA 220 | |
| Potencia nominal | W | 70 | ||
| Tiempo de almacenamiento de energía | S | ≤8 | ||
| Peso | kilos | 90 | ||
1.Especificaciones nominales: Diseñado para sistemas de CA trifásicos con una frecuencia de 50 Hz y una tensión nominal de 12 kV, lo que garantiza la compatibilidad con redes eléctricas estándar.
2.Capacidad de alto voltaje: diseñado específicamente para aplicaciones de alto voltaje, brindando un rendimiento sólido en entornos al aire libre.
3.Tecnología de vacío: Utiliza tecnología de interrupción de vacío, que mejora la confiabilidad y reduce las necesidades de mantenimiento en comparación con los disyuntores tradicionales.
1.Diseño compacto mejorado: basado en la serie ZW32, optimizado aún más en tamaño y peso, adecuado para instalaciones al aire libre en entornos con espacio limitado, como redes de distribución urbana y subestaciones compactas.
2.Protección inteligente integrada: el controlador inteligente opcional admite funciones de sobrecorriente, interrupción rápida y reconexión, lo que permite protección automatizada y monitoreo remoto.
3. Fuerte adaptabilidad ambiental: Adecuado para diversos escenarios, incluidas redes eléctricas urbanas y rurales, instalaciones industriales y mineras y centrales eléctricas de energía renovable, especialmente en aplicaciones operadas con frecuencia.
4.Seguro y confiable: utiliza tecnología de extinción de arco al vacío con una gran capacidad de ruptura, baja sobretensión de conmutación y sin riesgo de incendio o explosión.
1. Diseño de larga vida útil: vida mecánica de 10,000 operaciones, la vida eléctrica cumple con 30 operaciones nominales de interrupción por cortocircuito, lo que reduce significativamente la frecuencia de reemplazo.
2.Interruptor sin mantenimiento: el interruptor de vacío completamente sellado no requiere inspección ni reemplazo del medio, lo que reduce la carga de trabajo y los costos de mantenimiento.
3.Accesorios modulares: Los transformadores de corriente y los mecanismos operativos cuentan con un diseño modular, lo que permite un reemplazo rápido en caso de falla y minimiza el tiempo de interrupción.
4.Operación de bajo consumo de energía: la potencia del motor de almacenamiento es de solo 70 W, energéticamente eficiente y compatible con varias fuentes de energía (CA/CC).
1. Diseño compacto del gabinete común de tres polos: en comparación con las estructuras de tipo dividido, la instalación es más simple y requiere menos espacio.
2.Mecanismo de operación del motor-resorte: el diseño integrado admite operación eléctrica y manual, tiempo de almacenamiento de energía ≤8 segundos, respuesta rápida.
3.Interfaz de comunicación inteligente: comunicación RS485/fibra óptica opcional, admite protocolos como IEC 61850 y DNP3.0, lo que facilita la integración en sistemas de automatización de distribución.
4.Interfaz de depuración fácil de usar: equipada con pantalla LCD local y teclado para configuración de parámetros, registro de eventos y consulta de fallas.
1. ¿Para qué voltaje del sistema es adecuado?
Tensión nominal 12 kV, apto para sistemas de distribución de 10 kV.
2.¿Admite operación manual?
Admite operación eléctrica y manual, con función manual disponible para fines de emergencia o depuración.
3. ¿Se puede utilizar en aplicaciones operadas con frecuencia?
La vida mecánica de 10.000 operaciones lo hace adecuado para operaciones de líneas de distribución de media frecuencia.
4. ¿Tiene función anti-bombeo?
El controlador incluye un circuito anti-bombeo para evitar múltiples reenganches en líneas defectuosas.
5. ¿Qué métodos de instalación están disponibles?
Admite montaje en poste, montaje en plataforma o integración en tablero.
1.Soporte técnico: orientación de selección gratuita, diseño de dibujo e instrucciones de instalación/puesta en servicio.
2.Servicios de capacitación: Capacitación en operación y mantenimiento de productos in situ o en línea disponible.
3.Mecanismo de respuesta rápida: línea directa de servicio 24 horas al día, 7 días a la semana, diagnóstico remoto y soporte de reparación de emergencia en el sitio.
A lo largo de más de diez años de crecimiento enfocado, Jinhand se encuentra entre los principales fabricantes y proveedores de equipos eléctricos de China. Nuestra fábrica ha adoptado varias tecnologías e instalaciones avanzadas y lo invitamos a comprar nuestros productos rentables y de alta calidad fabricados en China.
