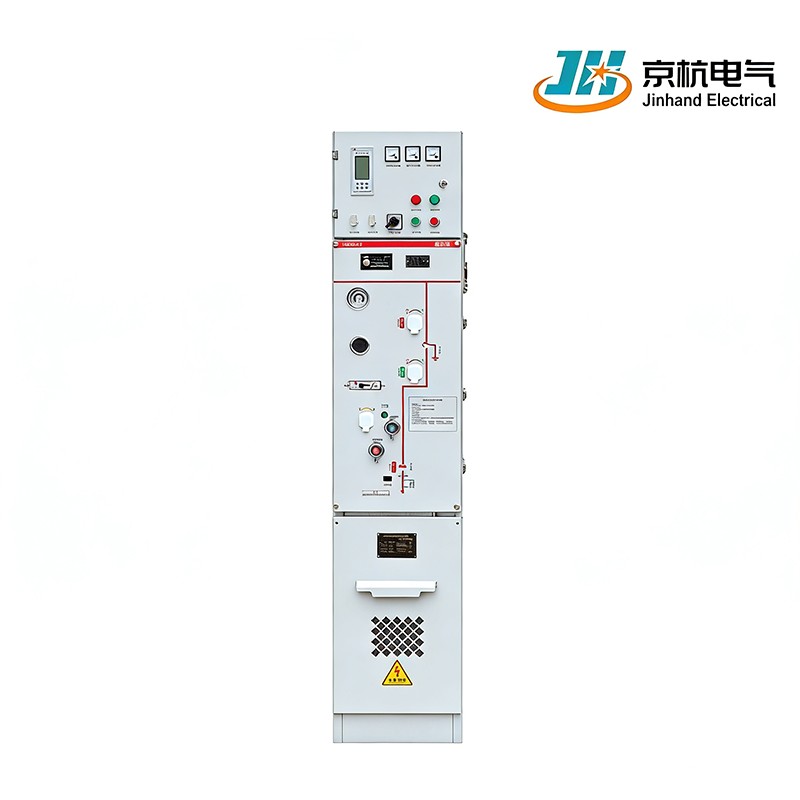

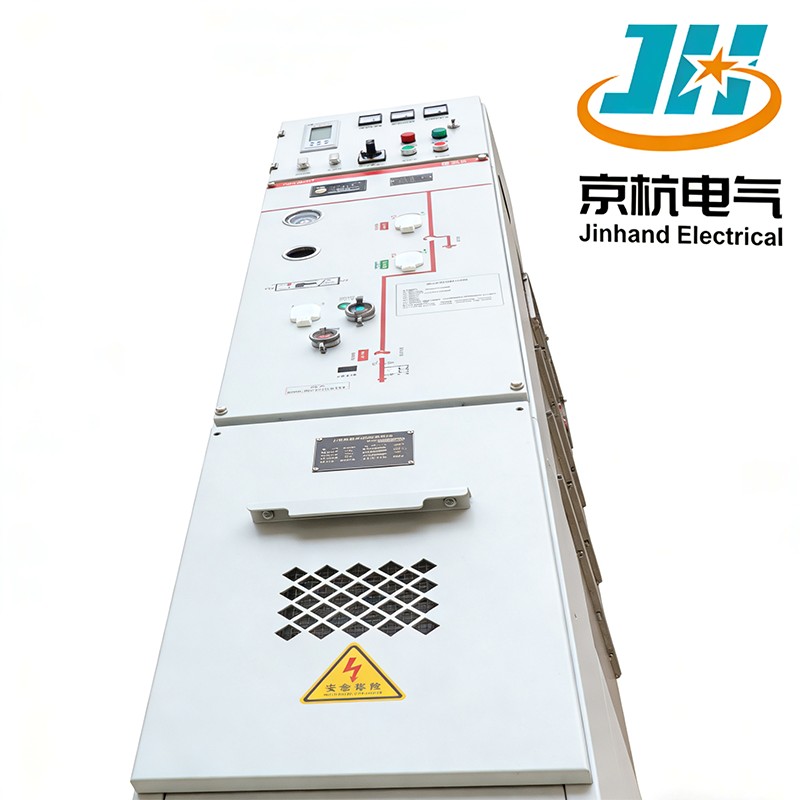

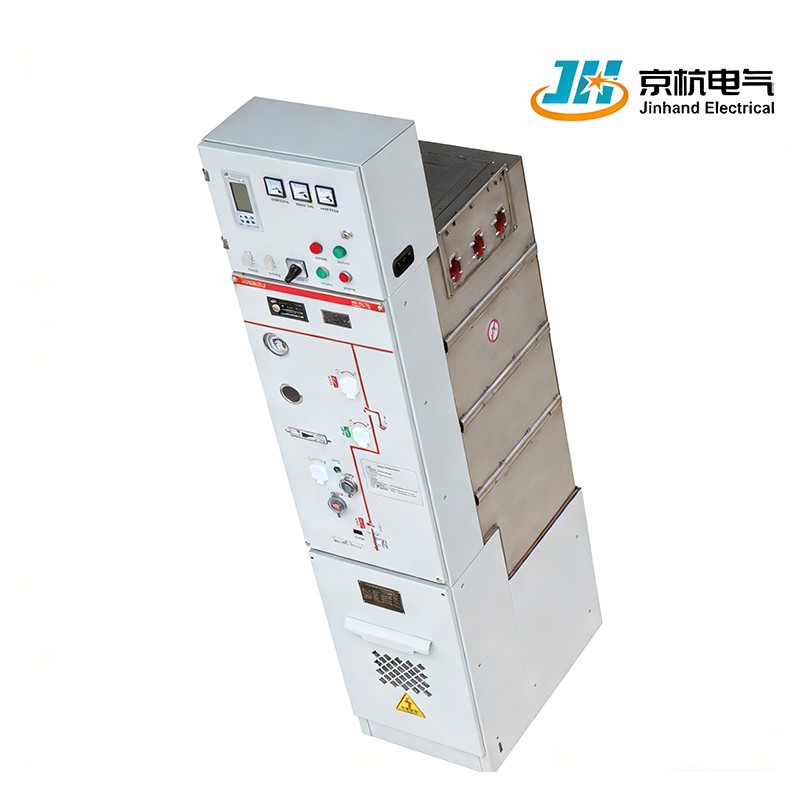

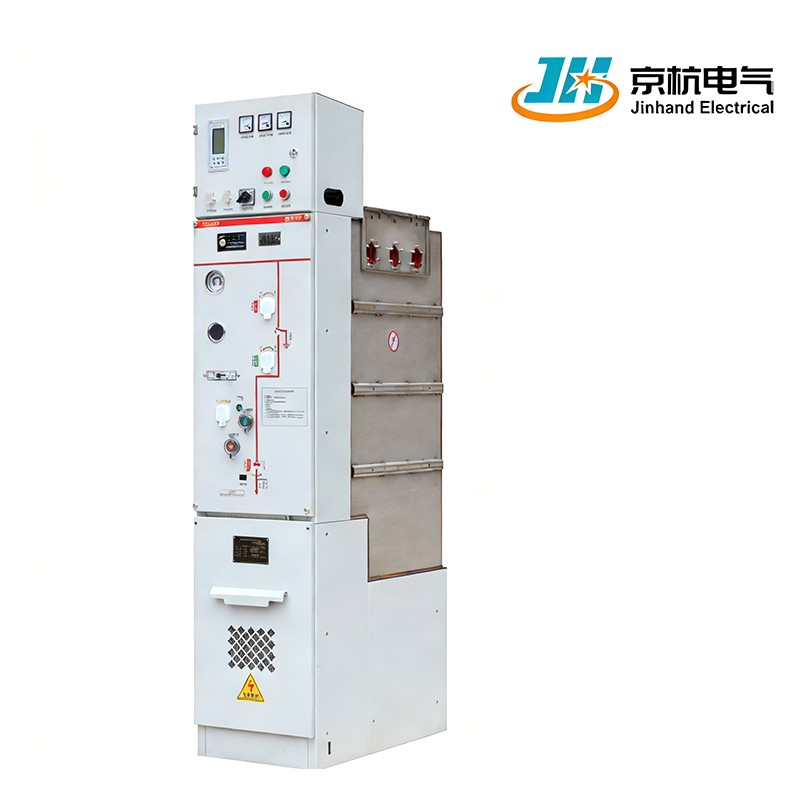

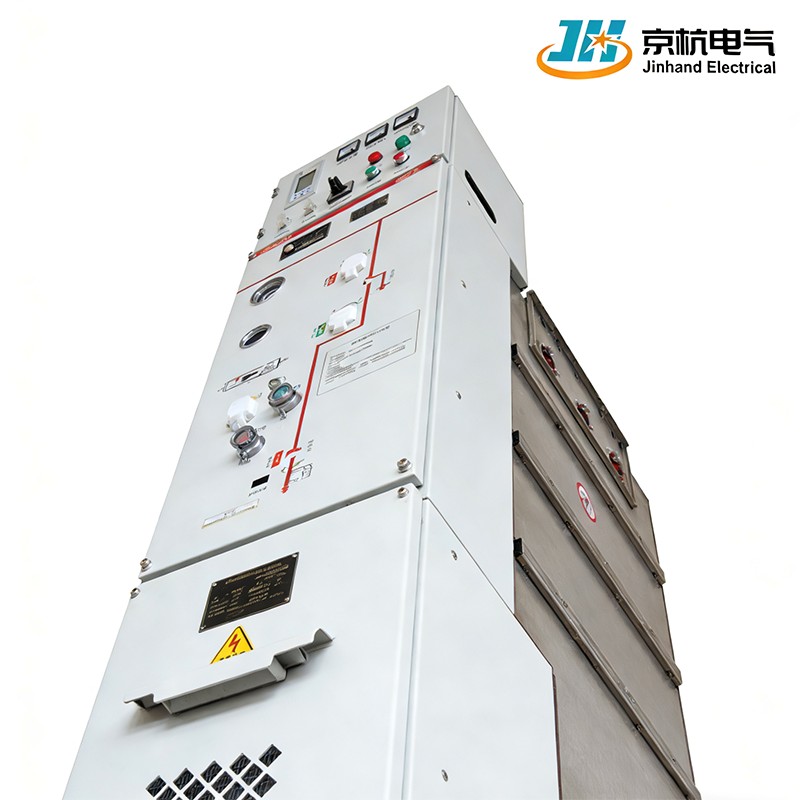

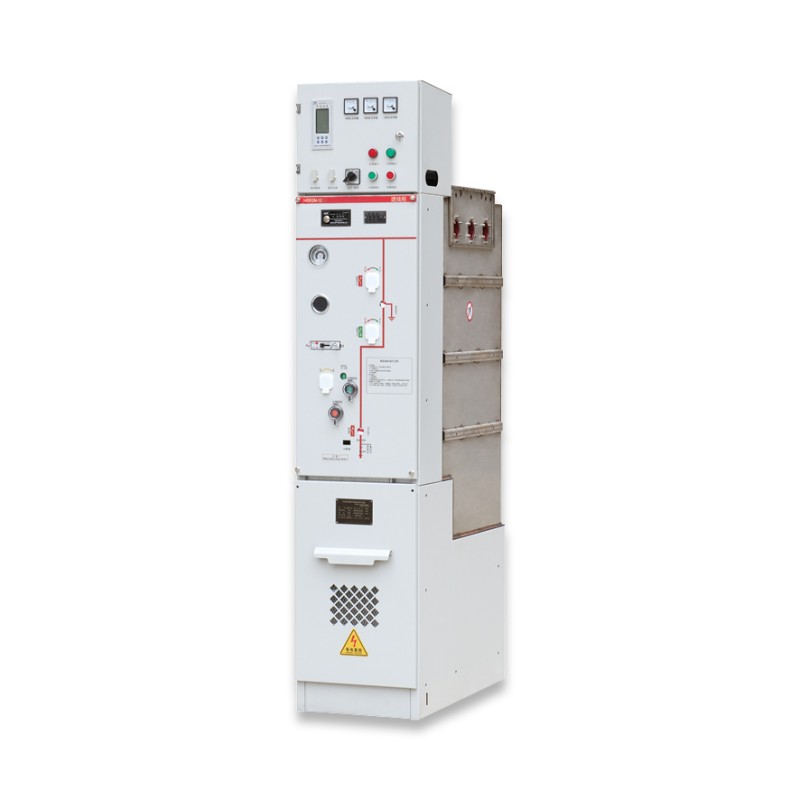

El tablero de distribución de CA con aislamiento de aire ambientalmente seguro HBXGN-24 es un tablero de distribución con aislamiento de gas ecológico fabricado en China. Como proveedor y fábrica de primer nivel, ofrecemos esta solución avanzada que incluye un interruptor de vacío y aislamiento de micropresión o cero con gas ecológico. Garantiza un rendimiento confiable, bajo mantenimiento y cumplimiento de los estándares de aislamiento del aire para una distribución eficiente de la energía.
1. Respetuoso con el medio ambiente: utiliza gas ecológico como principal medio de aislamiento, promoviendo la sostenibilidad.
2.Extinción de arco al vacío: Emplea una cámara de extinción de arco al vacío, lo que garantiza una supresión de arco efectiva y confiable.
3. Baja presión de funcionamiento: funciona con presión manométrica cero o presión micropositiva, lo que mejora la seguridad y la confiabilidad.
4.Encapsulación mínima: la ausencia de encapsulación en el circuito principal reduce la complejidad y los posibles puntos de falla.
5. Cumplimiento de los estándares de aislamiento: Cumple con los requisitos de aislamiento de aire para aislamiento de tierra y fase, lo que garantiza un rendimiento confiable.
| Proyecto | Unidad | Módulo C | Módulo F | Módulo V | |
| interruptor de carga | Electrodomésticos Combinados | VacíoDisyuntor | Interruptor de aislamiento/puesta a tierra | ||
| Tensión nominal | kV | 24 | |||
| Tensión soportada de frecuencia industrial de 1 min. | kV | 42/48 | |||
| Tensión soportada al impulso del rayo | kV | 75/85 | |||
| Corriente nominal | A | 630 | 125* | 630 | 630 |
| Capacidad de ruptura |
|
|
|
|
|
| Corriente de ruptura en circuito cerrado | A | 630 |
|
|
|
| Corriente de corte de carga del cable | A | 135 |
|
|
|
| 5% de corriente de ruptura de carga activa | A | 31.5 |
|
|
|
| Corriente de corte de falla a tierra | A | 200 |
|
|
|
| Corriente de corte de cortocircuito | ka |
|
31,5* | 25 |
|
| Corriente de transferencia nominal | A |
|
1500 |
|
|
| Seleccione la corriente máxima A del fusible. | A |
|
125 |
|
|
| Cortocircuito haciendo corriente | ka | 63 | 80* | 25 |
|
| Corriente soportada de corto tiempo | ka | 25 |
|
25 | 25 |
| Duración del cortocircuito | s | 4 |
|
4 | 4 |
| Vida mecánica | Veces | 5000 | 5000 | 10000 | 3000 |
| Presión de gas | MPa | 0,025(20 ℃) | |||
| Tasa de fuga anual |
|
≤0,05% | |||
| Método de extinción de arco |
|
Extinción de arco al vacío | |||
| Nivel de protección |
|
IP67/3X (caja de aire/carcasa) | |||
1.Tecnología de aislamiento de gas: utiliza gas ecológico combinado con un soporte de aislamiento sólido mínimo para un aislamiento eficaz.
2.Diseño compacto: diseñado para optimizar el espacio manteniendo altos estándares de rendimiento.
3. Funcionamiento fiable: garantiza un funcionamiento constante en condiciones normales con ajustes de baja presión.
4.Aplicación versátil: adecuada para diversas aplicaciones de distribución, mejorando la usabilidad en diferentes entornos.
1.Temperatura ambiental: temperatura máxima: +40 ℃, temperatura mínima: -25 ℃, temperatura promedio de 24 horas: ≤ 35 ℃;
2.Humedad ambiental: Humedad relativa promedio máxima: promedio de 24 horas ≤ 95%, promedio mensual ≤ 90%;
3.Altitud: ≤ 1500 metros (tipo convencional, bajo presión de inflado estándar), se requieren instrucciones especiales para >1500 metros;
4.Condiciones especiales: Para condiciones operativas especiales más allá del entorno operativo normal, podemos negociar con nuestra empresa por adelantado.
1. Avance en la tecnología del gas ecológico
Formulación de gases mixtos de desarrollo propio: logra un equilibrio óptimo entre resistencia del aislamiento y respeto al medio ambiente;
Sistema de sellado de presión micropositiva: estructura de sellado multicapa que garantiza un funcionamiento sin mantenimiento durante 30 años;
Monitoreo de gas en línea: monitoreo del estado del gas en tiempo real con alerta temprana de anomalías.
2. Optimización de la tecnología de extinción por arco al vacío
Mecanismo de funcionamiento magnético permanente: tiempo de funcionamiento ≤50 ms, velocidades de apertura/cierre ajustables;
Diseño de cámara de arco dual: conmutación automática entre la cámara de arco principal y la de respaldo, lo que garantiza un suministro de energía ininterrumpido;
Monitoreo inteligente del desgaste de contactos: predicción basada en algoritmos de la vida útil de los contactos.
3. Innovaciones en el diseño estructural
Diseño integrado de tres posiciones: integración de funciones de aislamiento, puesta a tierra y disyuntor;
Estructura de mantenimiento de acceso frontal: todas las operaciones y el mantenimiento se pueden realizar desde el frente del gabinete;
Sistema de bloqueo antimal funcionamiento: doble bloqueo mecánico + eléctrico que garantiza la seguridad operativa.
1.Liderazgo tecnológico: más de una década centrada en la I+D de aparamenta ecológica, dominando las tecnologías centrales
2.Calidad confiable: más de 2000 unidades operando a nivel mundial, con el tiempo de funcionamiento más largo que supera los 10 años
3.Servicio integral: red de servicio global establecida que brinda soporte localizado
4.Alta rentabilidad: precio entre un 30% y un 40% más bajo en comparación con marcas importadas con un rendimiento equivalente
5.Cooperación flexible: soporte para varios modelos de cooperación para satisfacer las diferentes necesidades de los clientes
Debido a nuestra calidad superior, hemos establecido relaciones duraderas con clientes en más de 30 países y constantemente recibimos elogios por nuestros productos.
Después de más de diez años de crecimiento, Jinhand se encuentra entre los principales fabricantes y proveedores de equipos eléctricos en China. Nuestra fábrica emplea una variedad de tecnologías y equipos avanzados, y lo invitamos a comprar nuestros productos de primer nivel y precios competitivos fabricados en China.
