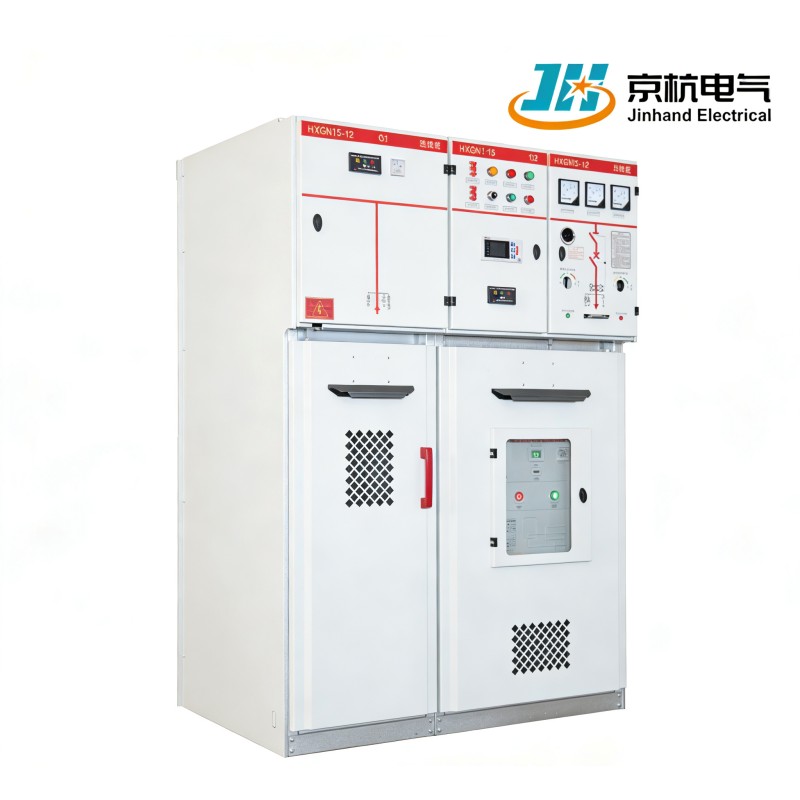

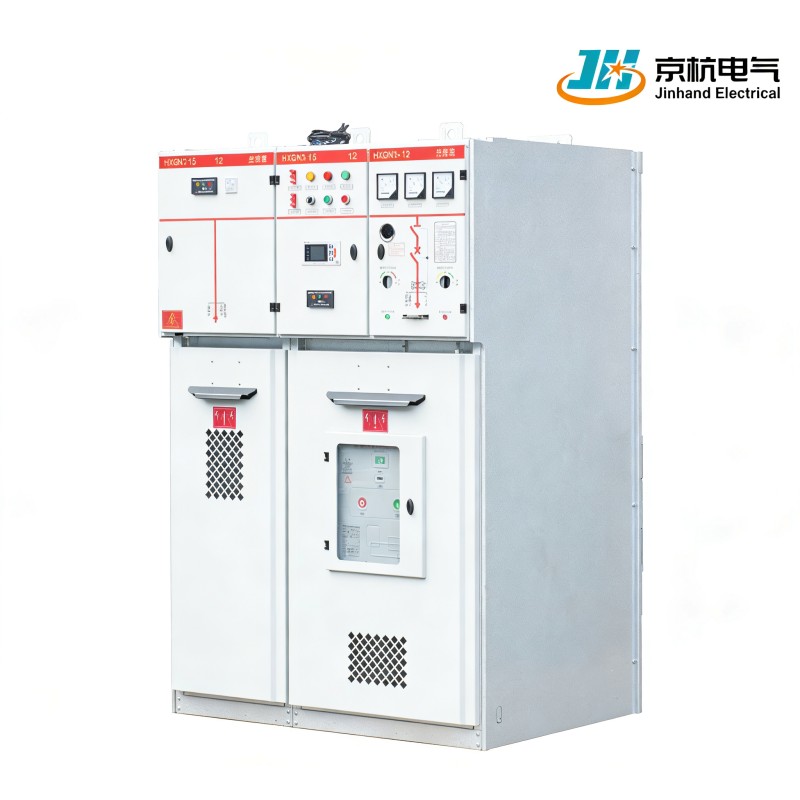

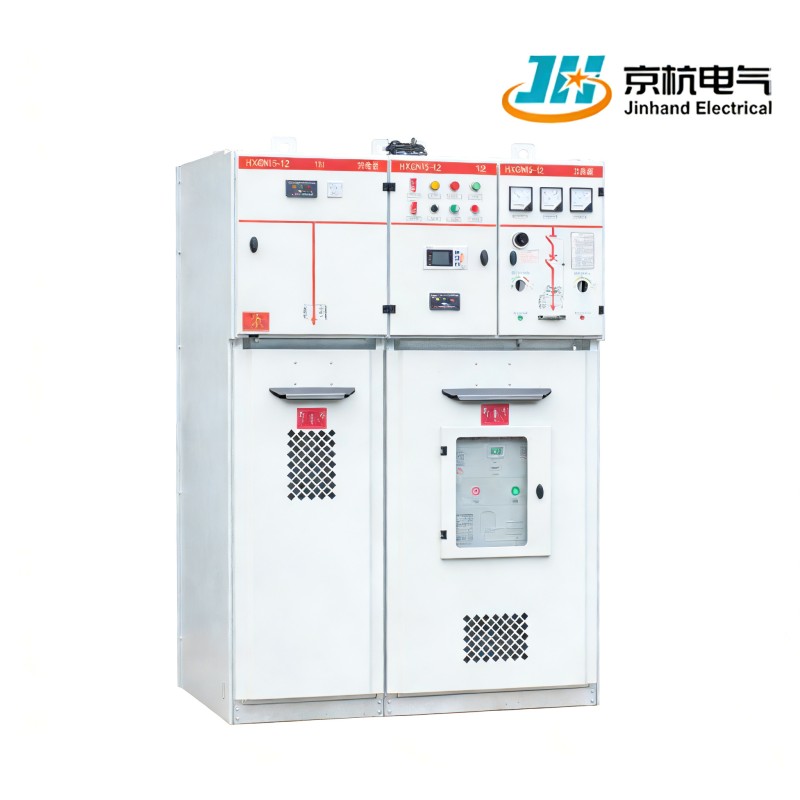

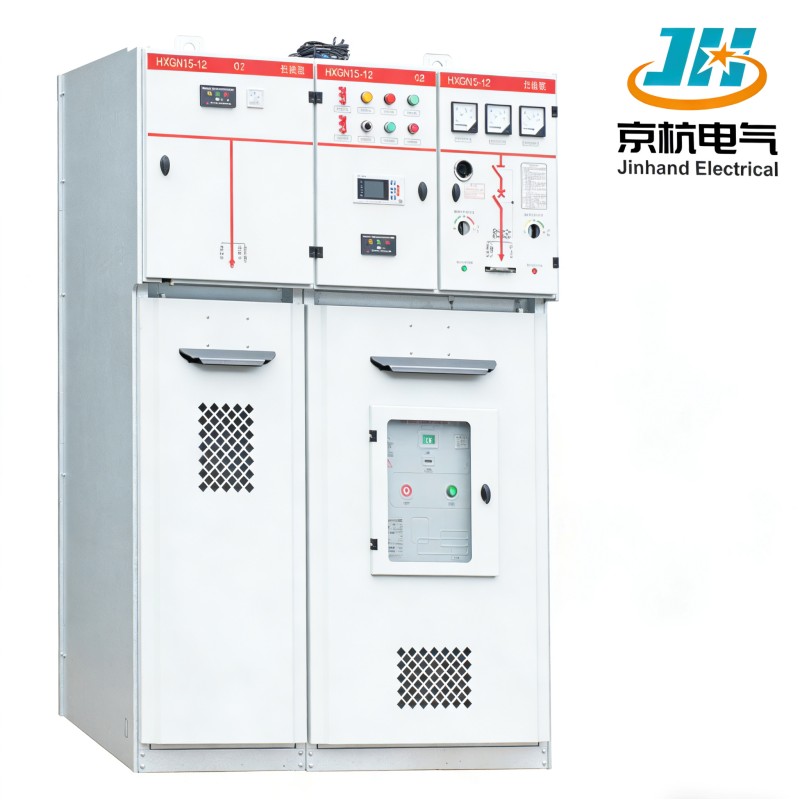

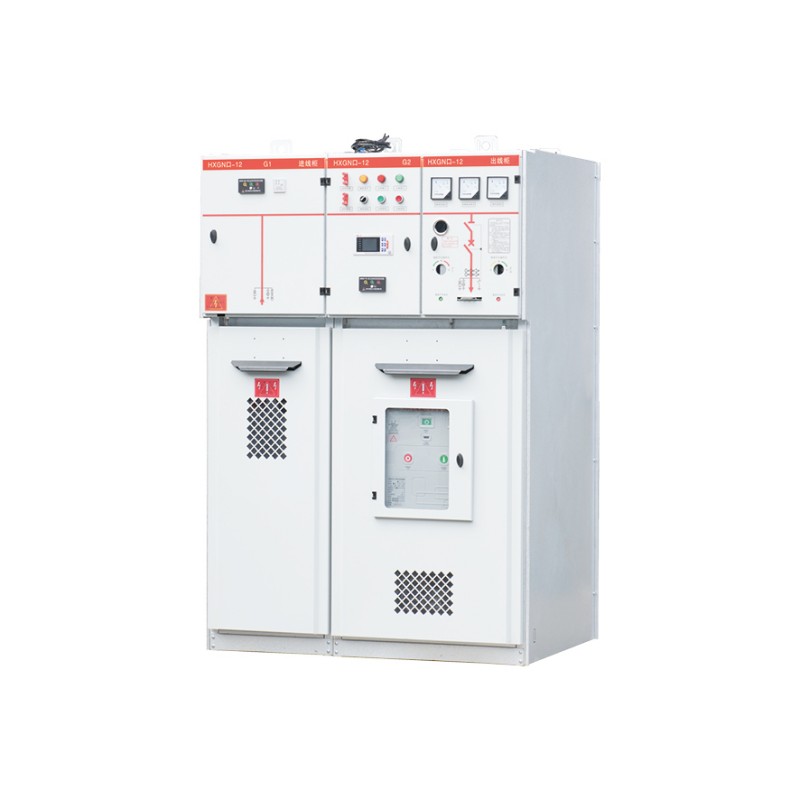

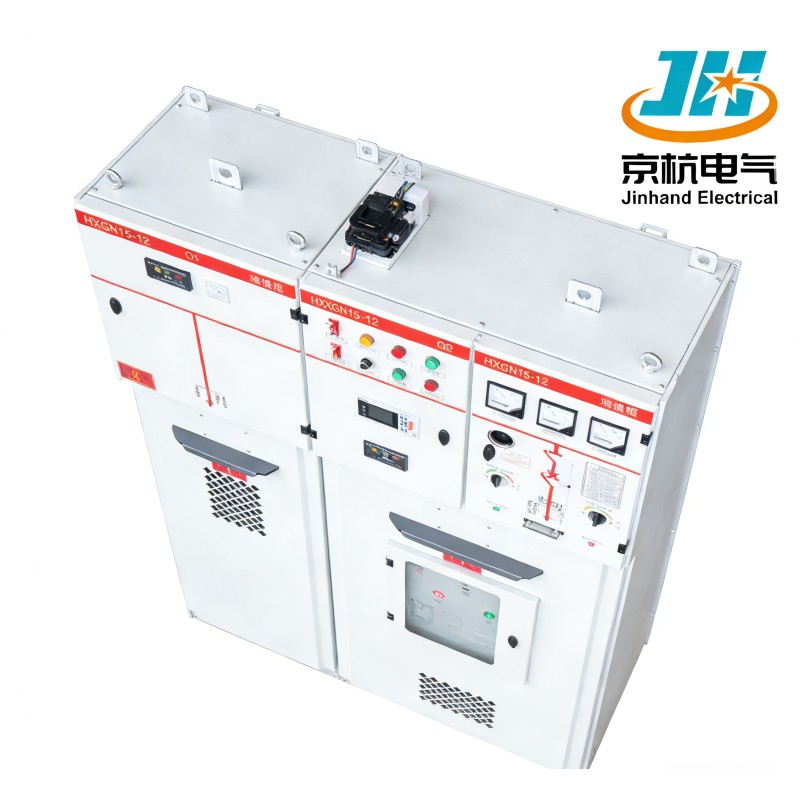

El tablero de distribución de unidad principal de anillo cerrado de metal de CA HXGN-12, fabricado por un proveedor y una fábrica líder en China, está diseñado para sistemas de alimentación de CA de 50 Hz y 12 kV. Este tablero confiable se usa ampliamente en redes de anillo de cable industriales/civiles y terminales de energía, incluidas subestaciones secundarias, redes de distribución urbana, aeropuertos, metros y centros comerciales.
1.Aplicación versátil: adecuada para una amplia gama de usos, incluidas pequeñas subestaciones, estaciones de conmutación y redes de distribución urbana.
2.Alta confiabilidad: Diseñado para sistemas de energía de 12 kV, lo que garantiza un rendimiento confiable en diversos entornos, incluidas aplicaciones industriales y civiles.
3.Uso amplio: Aplicable en diversos sectores como centros comerciales, aeropuertos, hospitales y ferrocarriles, lo que lo convierte en una solución flexible para la distribución de energía.
4.Gestión eficiente de la energía: admite la distribución eficiente de la energía en redes de anillo de cable y terminales de suministro de energía, mejorando la eficiencia operativa.
| Proyecto | Unidad | Parámetro |
| Tensión nominal | kV | 12 |
| Frecuencia nominal | Hz | 50 |
| Corriente nominal de la barra colectora principal/corriente nominal máxima del fusible | A | 630.125 |
| Corriente nominal soportada de corta duración del circuito principal y del circuito de puesta a tierra | kA/S | 20,3 |
| Corriente nominal máxima soportada del circuito principal y del circuito de puesta a tierra | ka | 50 |
| Corriente nominal de cierre de cortocircuito del circuito principal y del circuito de puesta a tierra. | ka | 50 |
| Número de interrupciones de plena capacidad del interruptor de carga. | Veces | 100 |
| Corriente de ruptura del fusible | ka | 31,5,40 |
| Corriente de ruptura nominal en circuito cerrado | A | 630 |
| Corriente de transferencia nominal | A | 1600 |
| Vida mecánica | Veces | 2000 |
| Tensión soportada de frecuencia eléctrica de 1 min (pico) en relación con el suelo/fractura aislada | kV | 42,48 |
| Tensión soportada por impulso de rayo (pico), fase a fase, interrupción de tierra/aislamiento | kV | 75,85 |
| Tensión soportada de frecuencia industrial de 1 min del circuito secundario | kV | 2 |
| Nivel de protección |
|
IP3X |
1. Compatibilidad con CA de 50 Hz: diseñado específicamente para sistemas de alimentación de CA de 50 Hz y 12 kV, lo que proporciona especificaciones de rendimiento precisas.
2. Diseño cerrado de metal: la carcasa metálica robusta garantiza durabilidad y protección contra factores ambientales.
3.Funcionalidad integrada: combina múltiples funciones en una sola unidad, agilizando los procesos de instalación y mantenimiento.
4.Estructura compacta: diseñada para ocupar un espacio mínimo y al mismo tiempo proporcionar la máxima eficiencia operativa.
5.Adaptabilidad ambiental: Adecuado para diversos entornos, incluidas áreas residenciales urbanas, sitios industriales y aplicaciones de energía renovable como la generación de energía eólica.
1.Monitoreo inteligente: sensores inteligentes opcionales y sistema de monitoreo remoto para datos en tiempo real (corriente, voltaje, temperatura), lo que permite la operación remota y la advertencia de fallas.
2. Diseño modular y ampliable: la estructura modular permite una configuración flexible y una fácil expansión o actualización futura.
3.Alta seguridad: el sistema de enclavamiento integral evita un mal funcionamiento. La carcasa metálica completamente cerrada con clasificación IP3X protege contra el polvo y la humedad.
4. Eficiencia energética y respetuoso con el medio ambiente: utiliza materiales de baja pérdida y diseño electromagnético optimizado para reducir el consumo de energía.
5. Instalación y mantenimiento rápidos: compacto y fácil de instalar. Los componentes clave cuentan con un diseño enchufable para un mantenimiento sin herramientas, lo que minimiza el tiempo de inactividad.
1.Consulta técnica: diseño de sistema gratuito y orientación sobre selección técnica.
2. Soporte de instalación y puesta en servicio: asistencia de ingenieros en el sitio disponible.
3.Servicios de Capacitación: Capacitación en operación, mantenimiento y seguridad para clientes.
4.Servicio posventa receptivo: línea directa 24 horas al día, 7 días a la semana y servicios remotos de solución de problemas de fallas.
1."Hemos utilizado HXGN-12 RMU en múltiples complejos comerciales. Operan de manera estable, son fáciles de instalar y el servicio posventa es receptivo y confiable".
—Henan Xinding Sheng Nueva Energía Co., Ltd.
2."El diseño compacto es perfecto para salas de distribución de energía con espacio limitado. Las funciones inteligentes han mejorado significativamente nuestra eficiencia operativa".
— Hebei Manjiang Construcción Ingeniería Co., Ltd.
3. "Soporte profesional desde la compra hasta la instalación. Los productos ofrecen una alta relación costo-rendimiento, cumplen con los estándares internacionales y han tenido un buen desempeño en nuestros proyectos en el extranjero".—Zhejiang Changlan Electric Power Technology Co., Ltd.
Hemos cultivado asociaciones sólidas y duraderas con clientes en más de 30 países debido a nuestra calidad de primer nivel y recibimos críticas positivas continuas para nuestros productos.
Después de más de diez años de desarrollo, Jinhand se ha convertido en uno de los principales fabricantes y proveedores de equipos eléctricos en China. Nuestra fábrica ha adoptado una gran cantidad de tecnologías y maquinaria avanzadas, y lo alentamos a solicitar nuestros productos premium fabricados en China a precios razonables.
