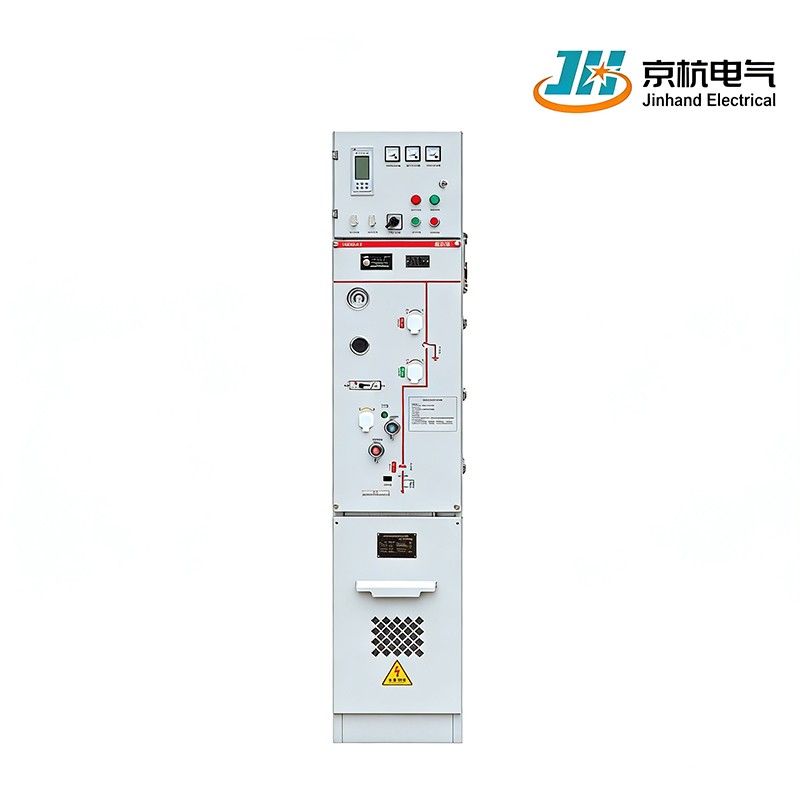

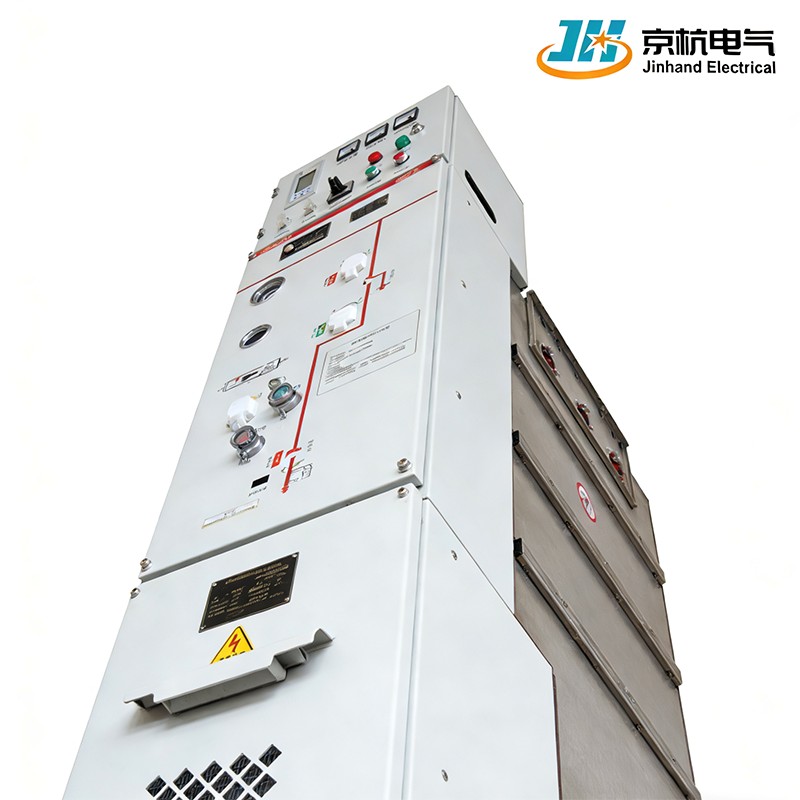

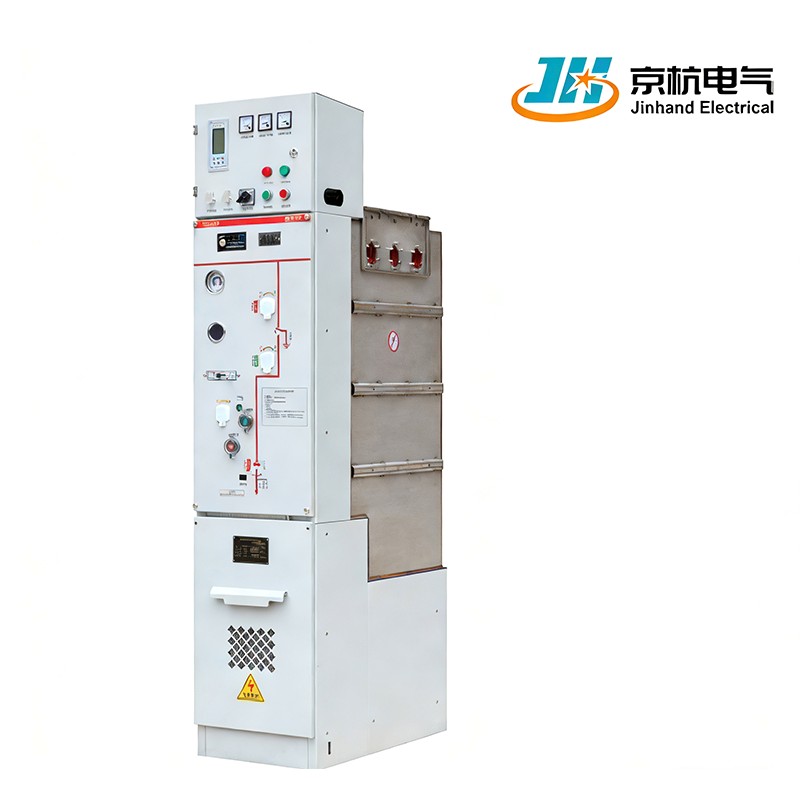

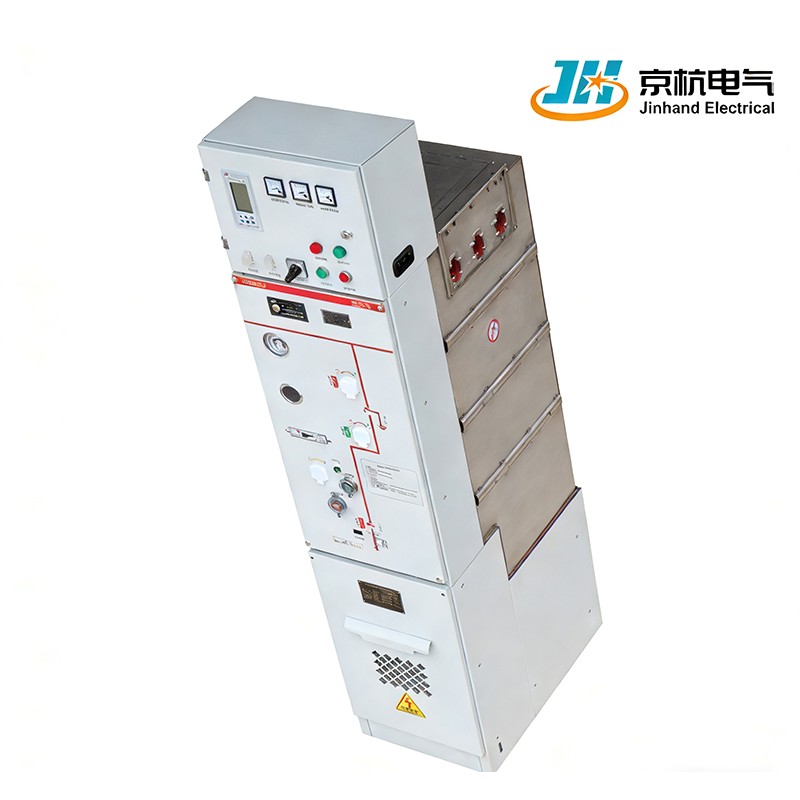

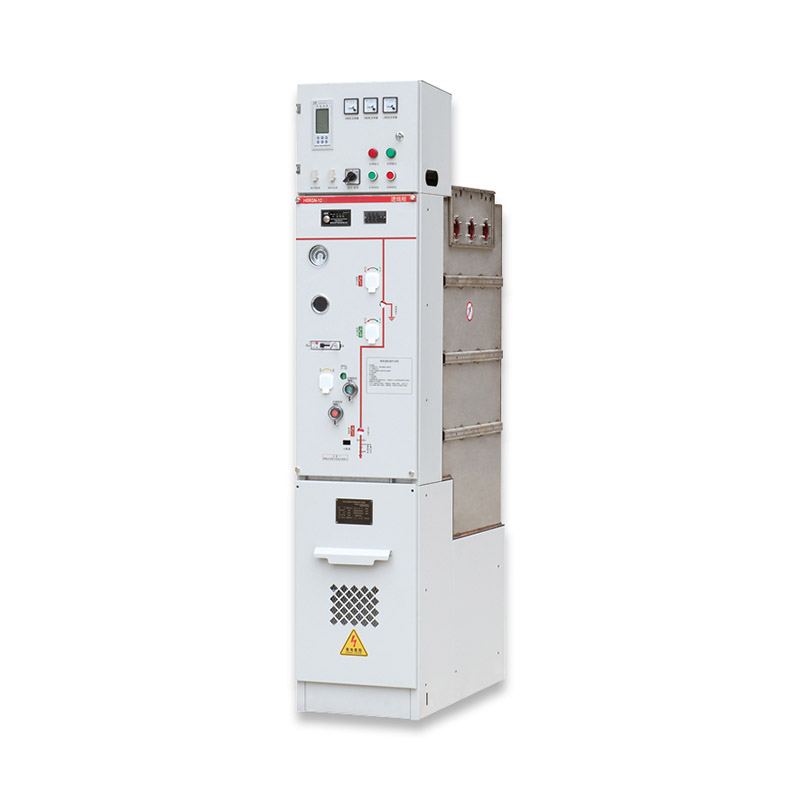

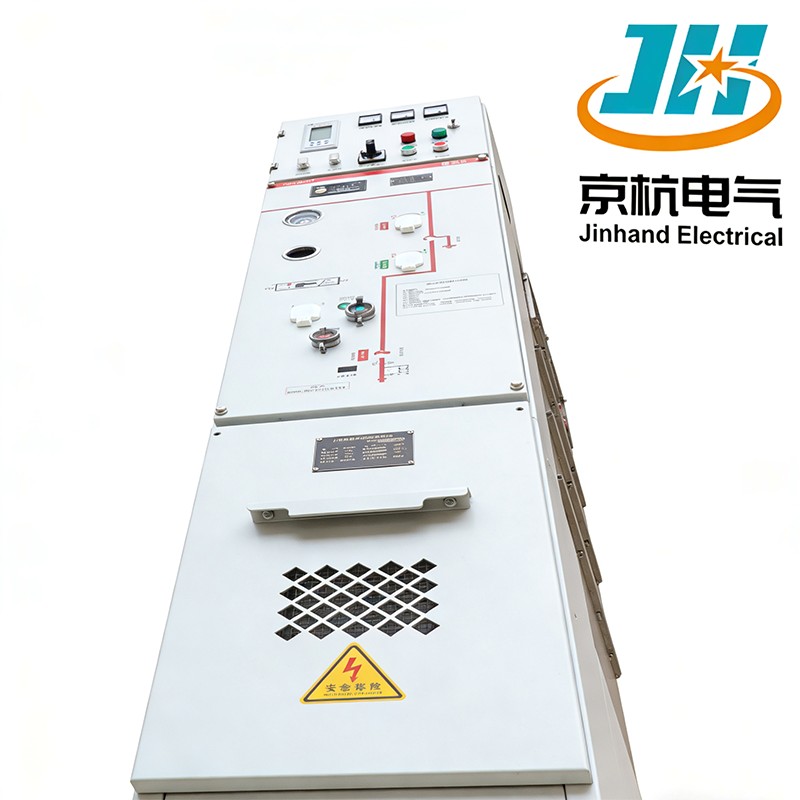

Jinhand Electric Co., Ltd., como proveedor con sede en China, invierte continuamente en investigación y desarrollo de tecnología para garantizar que nuestros productos sean avanzados y competitivos. Nuestras celdas de alto voltaje han sido sometidas a rigurosas certificaciones internacionales, cumpliendo con diversos estándares de seguridad. El tablero de distribución en gabinete metálico de CA con aislamiento de aire y respetuoso con el medio ambiente HBXGN-12 presenta un diseño modular, lo que permite una fácil expansión y una adaptación flexible a las necesidades de desarrollo futuras, lo que lo convierte en una opción ideal para la adquisición de proyectos eléctricos.
1. Respetuoso con el medio ambiente: utiliza gas ecológico como principal medio de aislamiento, lo que contribuye a la sostenibilidad.
2.Extinción de arco al vacío: cuenta con una cámara de extinción de arco al vacío para una supresión de arco efectiva y confiable.
3. Baja presión de funcionamiento: funciona con presión manométrica cero o presión micropositiva, lo que mejora la seguridad y la confiabilidad.
4.Encapsulación mínima: la ausencia de encapsulación en el circuito principal reduce la complejidad y los posibles puntos de falla.
5. Cumplimiento de los estándares de aislamiento: Cumple con los requisitos de aislamiento de aire para aislamiento de tierra y fase, lo que garantiza un rendimiento confiable.
| Proyecto | Unidad | Módulo C | Módulo F | Módulo V | |
| interruptor de carga | Electrodomésticos Combinados | VacíoDisyuntor | Interruptor de aislamiento/puesta a tierra | ||
| Tensión nominal | kV | 12 | |||
| Tensión soportada de frecuencia industrial de 1 min. | kV | 42/48 | |||
| Tensión soportada al impulso del rayo | kV | 75/85 | |||
| Corriente nominal | A | 630 | 125* | 630 | 630 |
| Capacidad de ruptura |
|
|
|
|
|
| Corriente de ruptura en circuito cerrado | A | 630 |
|
|
|
| Corriente de corte de carga del cable | A | 135 |
|
|
|
| 5% de corriente de ruptura de carga activa | A | 31.5 |
|
|
|
| Corriente de corte de falla a tierra | A | 200 |
|
|
|
| Corriente de corte de cortocircuito | ka |
|
31,5* | 25 |
|
| Corriente de transferencia nominal | A |
|
1500 |
|
|
| Seleccione la corriente máxima A del fusible. | A |
|
125 |
|
|
| Cortocircuito haciendo corriente | ka | 63 | 80* | 25 |
|
| Corriente soportada de corto tiempo | ka | 25 |
|
25 | 25 |
| Duración del cortocircuito | s | 4 |
|
4 | 4 |
| Vida mecánica | Veces | 5000 | 5000 | 10000 | 3000 |
| Presión de gas | MPa | 0,025(20 ℃) | |||
| Tasa de fuga anual |
|
≤0,05% | |||
| Método de extinción de arco |
|
Extinción de arco al vacío | |||
| Nivel de protección |
|
IP67/3X (caja de aire/carcasa) | |||
1.Tecnología de aislamiento de gas: emplea gas ecológico combinado con un soporte de aislamiento sólido mínimo para un aislamiento eficaz.
2.Diseño compacto: diseñado para una utilización eficiente del espacio manteniendo los estándares de rendimiento.
3.Rendimiento confiable: garantiza un funcionamiento constante en condiciones normales con ajustes de baja presión.
4.Versatilidad de la aplicación: Adecuado para diversas aplicaciones de distribución, lo que mejora su usabilidad en diferentes entornos.
P1: ¿Qué se debe tener en cuenta al utilizar el producto en áreas de baja presión (gran altitud)?
R: En altitudes > 1500 metros, la densidad del aire reducida afecta el aislamiento externo y la disipación de calor. Se requiere un diseño adaptativo a gran altitud, que incluya: aumentar los espacios libres eléctricos y las distancias de fuga, evaluar la reducción de potencia de los componentes, mejorar el diseño de disipación de calor o aumentar la presión operativa de la cámara de gas. Especifique la altitud al realizar el pedido y le proporcionaremos una solución adaptada.
P2: ¿Admite operación motorizada y monitoreo remoto?
R: Sí, lo apoya plenamente. Todos los módulos de conmutación pueden equiparse opcionalmente con mecanismos de accionamiento por resorte motorizados. Agregar controladores inteligentes permite la conmutación remota, el monitoreo de estado, la ubicación de fallas y la telemetría de datos, cumpliendo con los requisitos de operación no tripulada y de red inteligente.
P3: ¿La ausencia de encapsulado en el circuito primario afecta la confiabilidad del aislamiento?
R: No. El producto emplea un diseño de triple aislamiento: "Aislamiento primario de aire + Interruptor de vacío + Protección de presión micropositiva de la cámara de gas". La estructura con aislamiento de aire es madura y confiable; la cámara de gas proporciona protección sellada contra el polvo y la humedad; y el interruptor en vacío se encarga de las tareas de conmutación. Este diseño evita problemas relacionados con el envejecimiento de los materiales aislantes sólidos y facilita la inspección y el mantenimiento de fallas.
P4: ¿Cuáles son los sitios de aplicación para este producto?
R: Ampliamente utilizado en sistemas de distribución con voltajes de hasta 12 kV, incluidas redes de distribución urbana, empresas industriales/mineras, edificios comerciales, centros de datos, plantas de energía de nueva energía, tránsito ferroviario, puertos y aeropuertos. Particularmente adecuado para ubicaciones con requisitos ambientales estrictos, recursos de mantenimiento limitados o limitaciones de espacio.
1.Diseño de solución de distribución personalizada: proporciona soluciones integradas que incluyen optimización del cableado primario, configuración del gabinete y esquemas de monitoreo inteligente basados en el diagrama unifilar del sitio del usuario, las características de carga y las condiciones ambientales.
2. Soporte de prueba de tipo de rendimiento completo: el producto ha pasado un conjunto completo de pruebas de tipo en instituciones de prueba nacionales autorizadas. Se pueden proporcionar informes de prueba. Admite que el usuario sea testigo de elementos clave de la prueba.
3.Servicio integrado de instalación y puesta en servicio: proporciona manuales de guía de instalación detallados. Puede enviar ingenieros para la supervisión de la instalación en el sitio, verificación del cableado secundario, coordinación de la configuración de protección y pruebas de integración del sistema.
4. Capacitación en operación y mantenimiento y soporte remoto: ofrece capacitación especializada para los equipos de operación y mantenimiento de los usuarios sobre la estructura del producto, procedimientos operativos, mantenimiento de rutina y uso de terminales inteligentes. Establece una línea directa de soporte técnico para el diagnóstico remoto de fallas.
5.Servicios ecológicos de ciclo de vida completo: proporciona servicios de recarga y pruebas de gas ecológico. Establece registros de estado del producto y ofrece análisis periódicos de datos operativos y recomendaciones de mantenimiento para ayudar a los usuarios a lograr una operación y mantenimiento inteligentes.
1.Temperatura ambiental: temperatura máxima: +40 ℃, temperatura mínima: -25 ℃, temperatura promedio de 24 horas: ≤ 35 ℃;
2.Humedad ambiental: Humedad relativa promedio máxima: promedio de 24 horas ≤ 95%, promedio mensual ≤ 90%;
3.Altitud: ≤ 1500 metros (tipo convencional, bajo presión de inflado estándar), se requieren instrucciones especiales para >1500 metros;
4.Condiciones especiales: Para condiciones operativas especiales más allá del entorno operativo normal, podemos negociar con nuestra empresa por adelantado.
