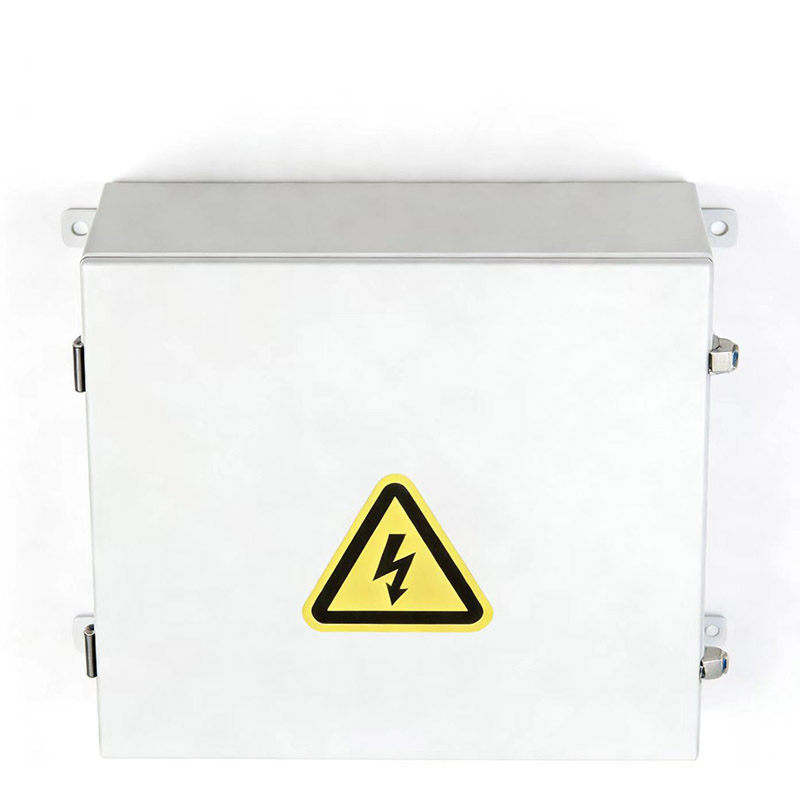

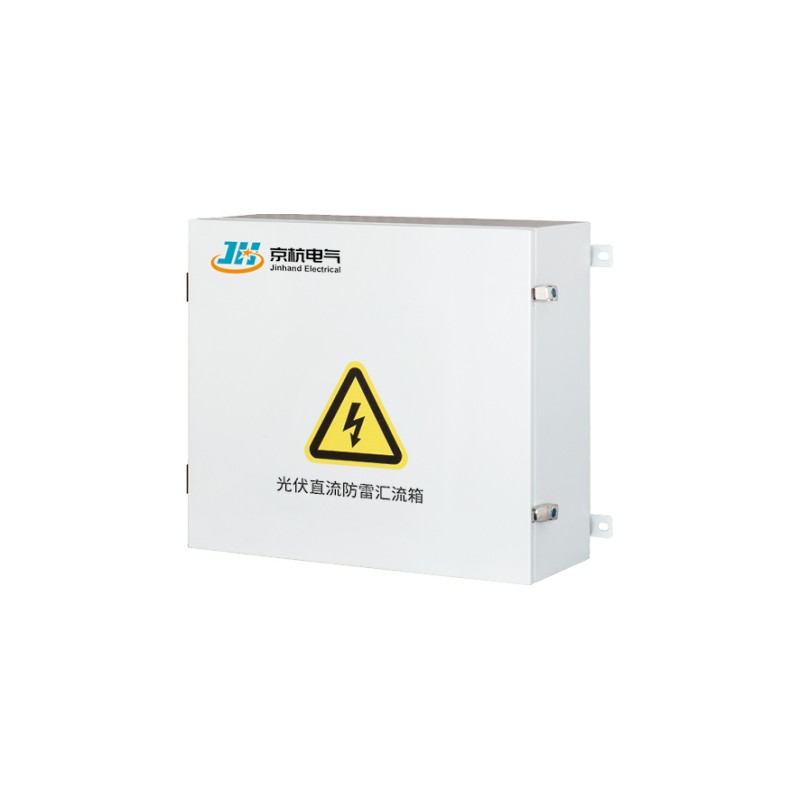

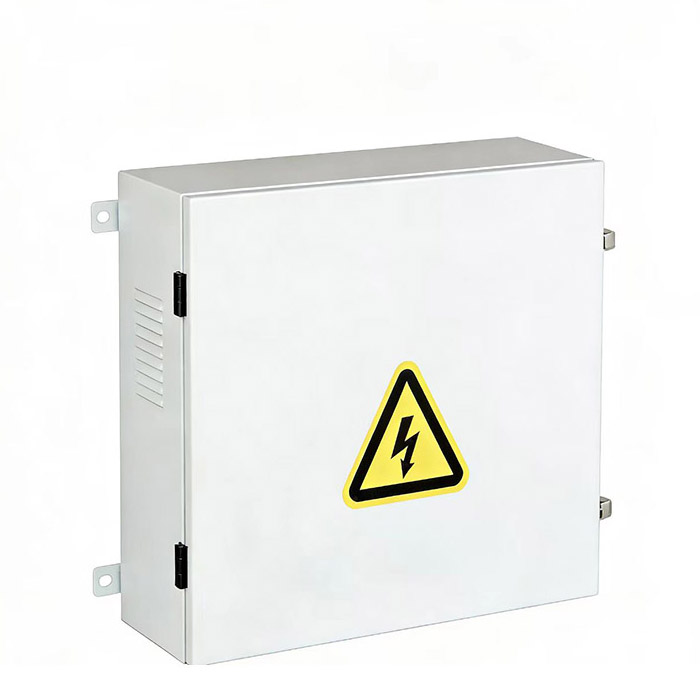

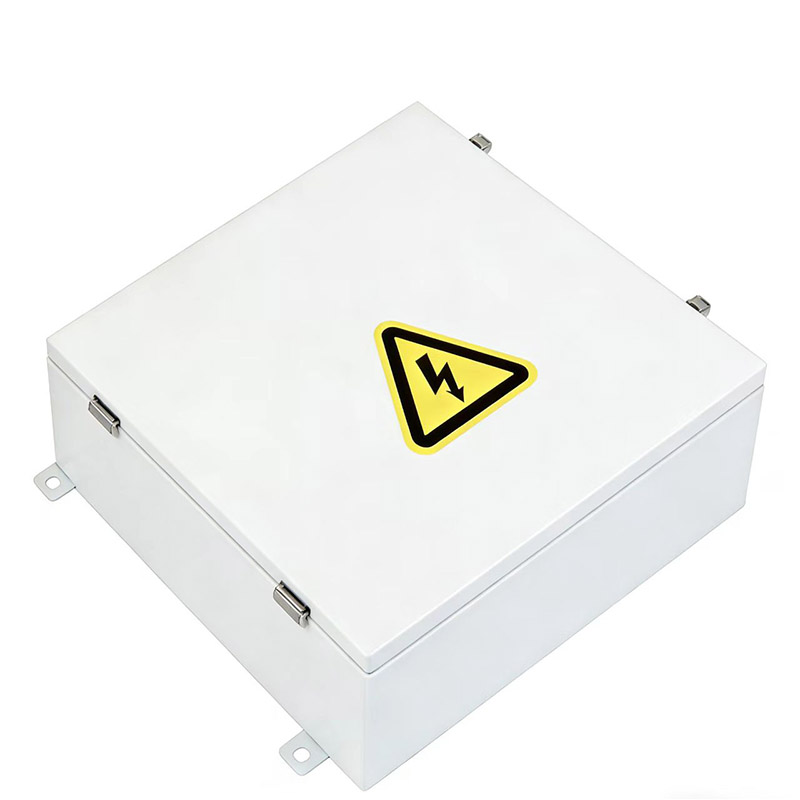

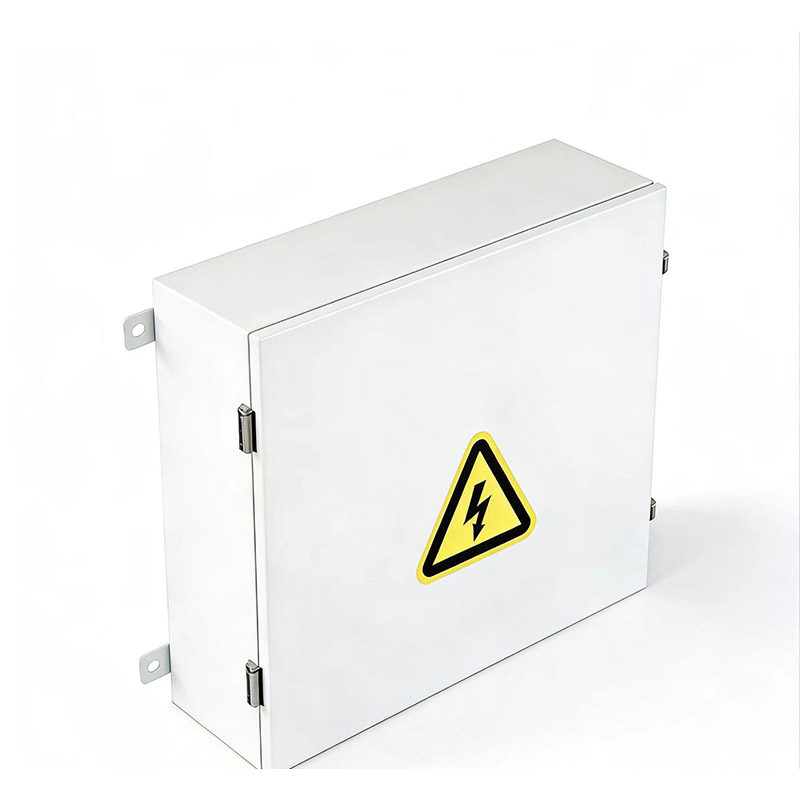

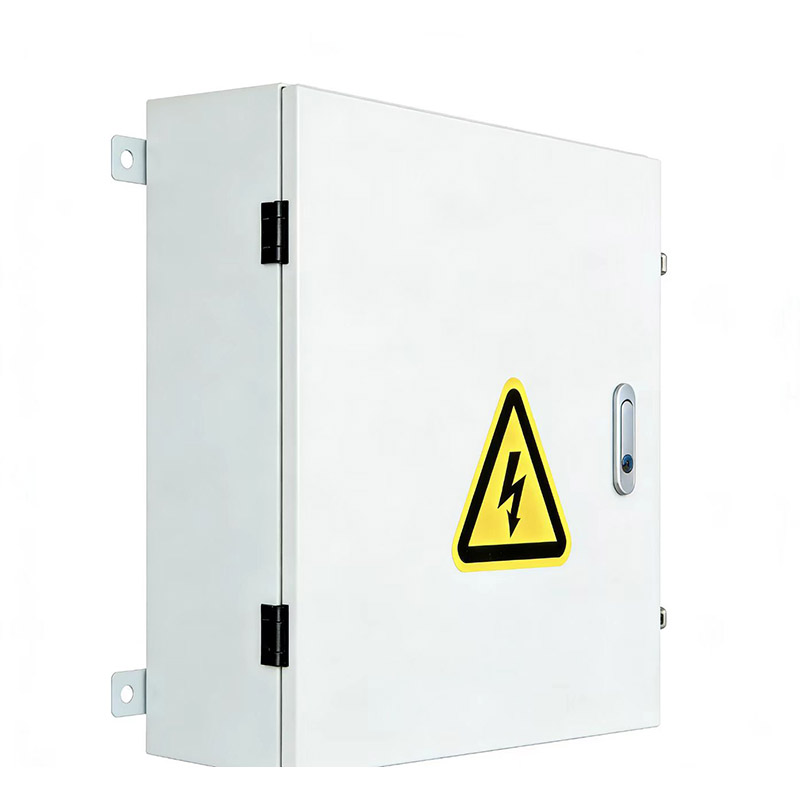

Jinhand Electric Co., Ltd. es un reconocido fabricante chino de equipos eléctricos con amplia experiencia y precios competitivos en la industria energética, capaz de satisfacer idealmente todas sus necesidades. Nuestra fábrica está equipada con tecnología moderna y administrada por un equipo profesional, lo que garantiza constantemente una excelente calidad del producto y obtiene elogios en el mercado global. Esperamos establecer una relación de cooperación a largo plazo con usted y convertirnos en su socio de confianza en China. Nuestro producto principal, la caja combinadora de CC solar HLX, es una unidad de distribución de energía eficiente.
1. Alto nivel de protección: la caja combinadora tiene un grado de protección IP65, lo que la hace resistente al agua, al polvo, al óxido y a la niebla salina, adecuada para instalación en exteriores.
2.Eficiencia de costos: el uso de fusibles fotovoltaicos dedicados reduce los costos de mantenimiento para el propietario y al mismo tiempo protege eficazmente la seguridad del personal de mantenimiento.
3.Protección confiable contra fallas: los pararrayos fotovoltaicos dedicados de alto voltaje garantizan la protección contra sobretensiones, salvaguardando los polos positivo y negativo de la barra colectora.
4. Capacidades de monitoreo avanzadas: el módulo de medición y control cuenta con elementos Honeywell Hall confiables para funciones de monitoreo, detección de fallas y alarma precisas.
| HLX | 4/1 | 6/1 | 8/1 | 10/1 | 12/1 | 14/1 | 16/1 | 18/1 | 20/1 | 22/1 | 24/1 | 26/1 | 28/1 | 30/1 | 32/1 | ||
| Parámetro básico | |||||||||||||||||
| Cadena de entrada de CC | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | ||
| Cadena de salida CC | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Voltaje de entrada máximo (CC) | 1500V | ||||||||||||||||
| Corriente máxima de cortocircuito de CC (CC) | 15A/20A (opcional) | ||||||||||||||||
| Corriente máxima de salida CC (CC) | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | ||
| Caja de vivienda | |||||||||||||||||
| Material del cuerpo de la caja | Metal | ||||||||||||||||
| (PC/ABS)Resistencia a los rayos UV(PC/ABS) | Disponible | ||||||||||||||||
| Nivel de protección | IP65 | ||||||||||||||||
| Nivel de protección contra colisiones | IK10 | ||||||||||||||||
| Tamaño del cuerpo de la caja | Personalización | ||||||||||||||||
| Puerto de entrada CC | M16(φ4-8mm) | ||||||||||||||||
| Puerto de salida CC | M40(φ23~32mm) M50(φ32,7~38mm) M63(φ37~40mm) | ||||||||||||||||
| Puerto de puesta a tierra | M20 (φ6,7 ~ 12 mm) | ||||||||||||||||
| disyuntor de CC | |||||||||||||||||
| Tensión nominal de aislamiento (CC) | 1000V/1500V | ||||||||||||||||
| Corriente nominal (CC) | 80 | 120 | 160 | 200 | 240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | 600 | 640 | ||
| Estándar ejecutivo | IEC60947-1, GB/T14048-2, IEC60898-2, GB/T14048.1 | ||||||||||||||||
| Dispositivo de protección contra sobretensiones de CC | |||||||||||||||||
| Tensión máxima de trabajo (CC) | 1000V/1500V | ||||||||||||||||
| Corriente máxima de descarga (CC) | 40kA | ||||||||||||||||
| Estándar ejecutivo | EN 50539-11 Tipo 2 | ||||||||||||||||
| Fusible CC | |||||||||||||||||
| Tensión de trabajo nominal | 1000V/1500V | ||||||||||||||||
| Corriente nominal | 15/20A (opcional) | ||||||||||||||||
| Tamaño (mm) | ø10*65/10*85 | ||||||||||||||||
| Parámetros ambientales | |||||||||||||||||
| Temperatura de trabajo | -20℃~+60℃ | ||||||||||||||||
| Humedad de trabajo | 99%(sin condensación) | ||||||||||||||||
| Altitud | 2000 m (deslastre de carga por encima de 2000 m) | ||||||||||||||||
| Método de instalación | Instalación mural | ||||||||||||||||
| Funciones opcionales | |||||||||||||||||
| Monitoreo de CC | Opcional | ||||||||||||||||
| Diodo antirreflejo | Opcional | ||||||||||||||||
| conector MCA | Opcional | ||||||||||||||||
1.Capacidad de conexión: Capaz de conectar simultáneamente hasta 32 cadenas de baterías.
2.Protección de fusibles: cada polo positivo y negativo de la cadena de baterías está equipado con fusibles dedicados para protección contra fallas.
3. Compatibilidad con alto voltaje: el módulo de potencia puede manejar voltajes fotovoltaicos de hasta 1500 V CC.
4.Monitoreo de temperatura y estado: el módulo de control puede medir la temperatura interna de la caja combinadora y detectar el estado de los pararrayos y los disyuntores de salida.
5.Monitoreo de corriente y voltaje: monitorea la corriente y el voltaje del bus de cada cadena fotovoltaica para localizar fallas locales.
1.Potente integración de cadenas y protección sólida
Admite hasta 32 entradas de cadenas fotovoltaicas consolidadas en 1 salida en un solo gabinete, ideal para conjuntos fotovoltaicos de mediana y gran escala.
Grado de protección estándar IP65 y resistencia al impacto IK10. La carcasa totalmente metálica garantiza una excelente impermeabilización, protección contra el polvo, resistencia a la corrosión y resistencia mecánica, y está diseñada para entornos exteriores hostiles.
2.Monitoreo inteligente preciso y confiable
Utiliza sensores de efecto Hall Honeywell de alta precisión para monitorear en tiempo real la corriente y el voltaje por cadena, así como el voltaje de la barra colectora.
El módulo de control y monitoreo inteligente integrado presenta monitoreo de temperatura interna, detección del estado del protector contra sobretensiones, detección del estado del disyuntor y localización de fallas con funciones de alarma, lo que permite la operación y mantenimiento "visualizados".
3. Diseño de protección de seguridad multicapa
Protección a nivel de cadena: cada polo positivo y negativo de entrada está equipado con un fusible fotovoltaico dedicado para un aislamiento preciso de fallas.
Protección a nivel del sistema: Incluye dispositivos de protección contra sobretensiones de CC de alto voltaje dedicados a fotovoltaica para una protección efectiva contra sobretensiones inducidas por rayos.
Protección del circuito principal: el disyuntor de CC de gran capacidad en la salida proporciona protección general contra sobrecargas y cortocircuitos.
4.Alta compatibilidad y configuración flexible
Admite voltajes del sistema de hasta 1500 V CC, compatible con inversores y módulos convencionales de alta eficiencia.
Disponible en configuraciones estándar de 4 a 32 cadenas de entrada. Las opciones de personalización incluyen dimensiones del gabinete, especificaciones del puerto de entrada/salida de cables y características adicionales.
5.Durabilidad y facilidad de mantenimiento
La construcción robusta de la carcasa con materiales resistentes a los rayos UV y un acabado superficial superior garantizan una larga vida útil.
El diseño modular y claro con etiquetado destacado facilita la inspección de rutina, la resolución de problemas y el reemplazo de componentes.
1.Soporte de selección técnica gratuito: proporciona recomendaciones de modelos óptimas y soluciones de configuración eléctrica basadas en el diseño de su conjunto fotovoltaico, los parámetros del inversor y las condiciones ambientales.
2.Colaboración de proyectos de proceso completo: gerente de proyectos dedicado para una coordinación perfecta desde la firma del acuerdo técnico, el seguimiento del progreso de la producción, la inspección de la fábrica hasta el embalaje y el envío, garantizando la transparencia de la información y la entrega a tiempo.
3.Supervisión y puesta en marcha de la instalación en el sitio (opcional): para proyectos grandes o complejos, podemos enviar ingenieros para brindar orientación sobre la instalación en el sitio, soporte para la puesta en marcha y capacitación para los equipos de operación y mantenimiento.
4.Red global de suministro de repuestos: mantiene almacenes cooperativos en mercados extranjeros clave, almacenando repuestos comunes (por ejemplo, fusibles, módulos SPD) para respaldar un suministro localizado rápido y minimizar el tiempo de inactividad.
5.Soporte de operación y mantenimiento digital: ofrece software de monitoreo local o servicios de integración de plataforma en la nube compatibles con nuestros productos, ayudando a los clientes en la gestión centralizada de datos de la planta y el análisis inteligente.
