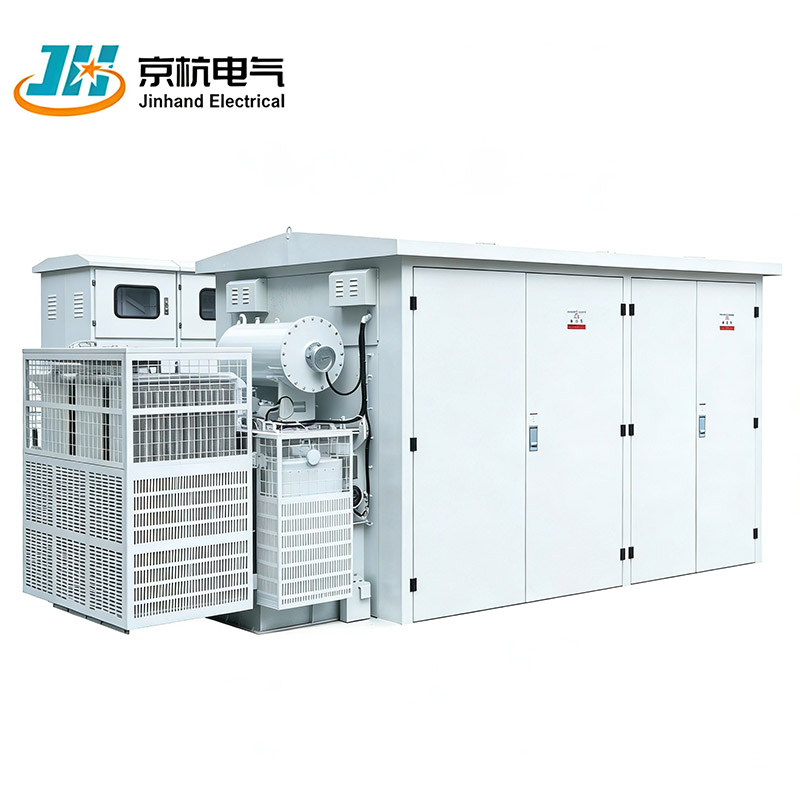

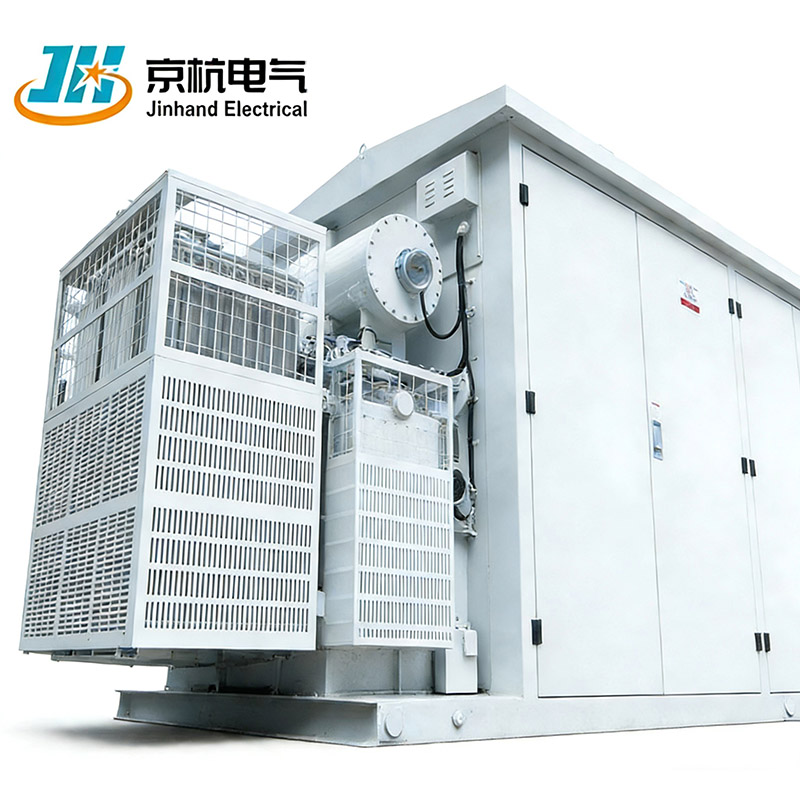

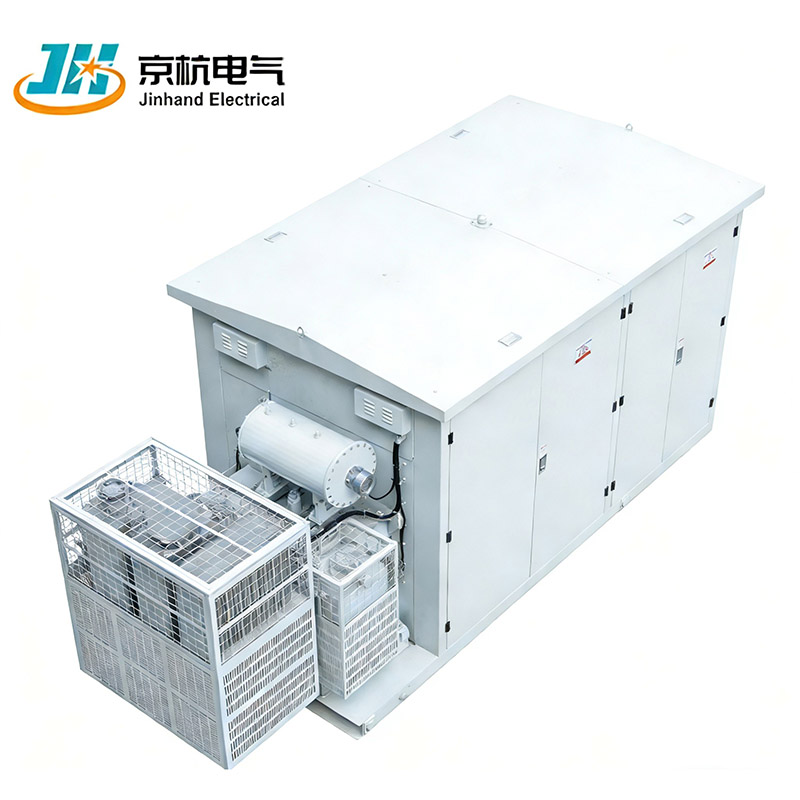

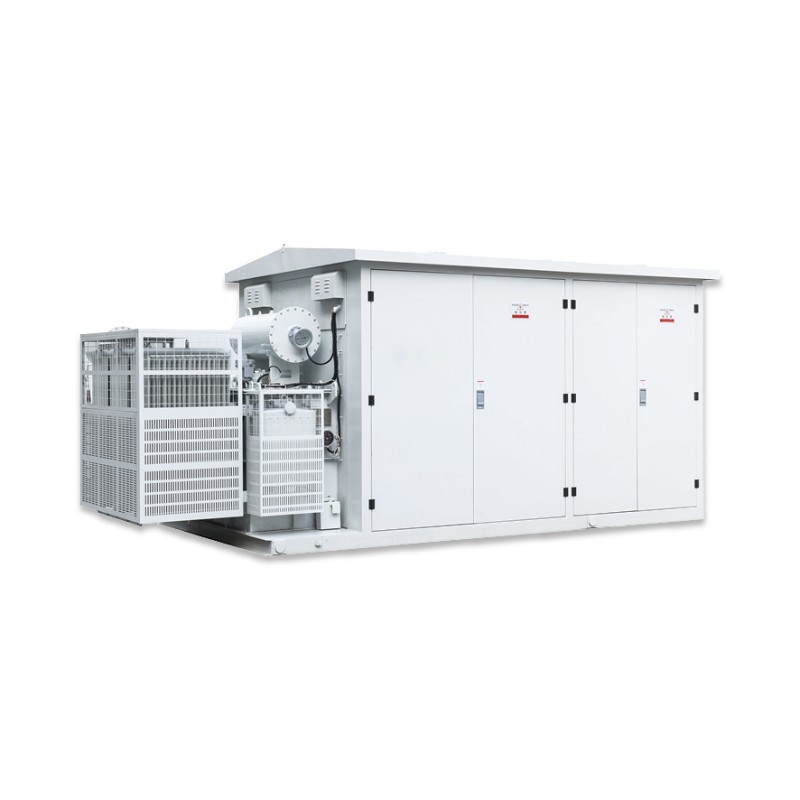

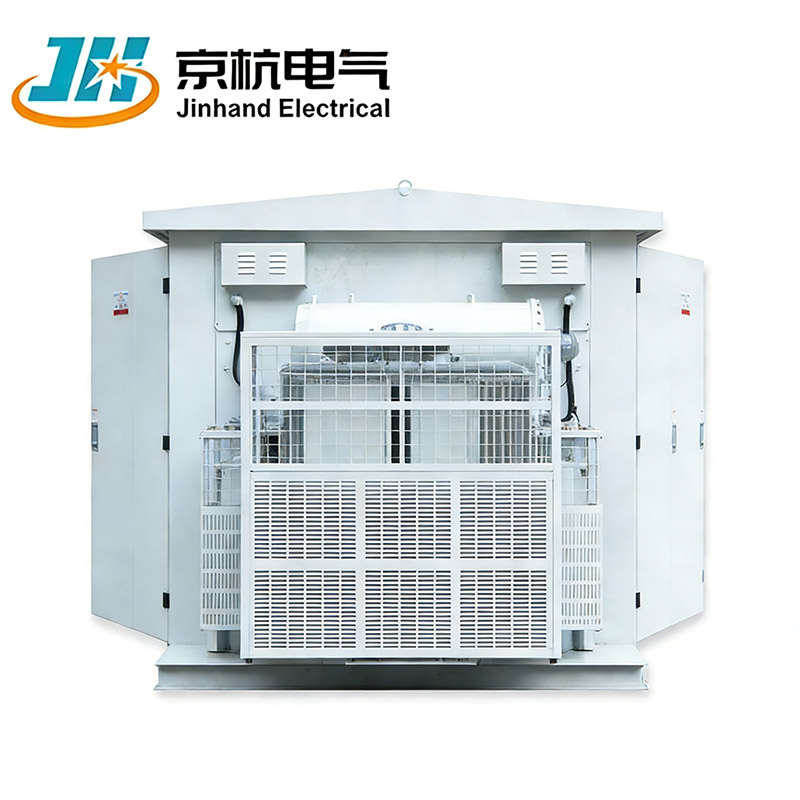

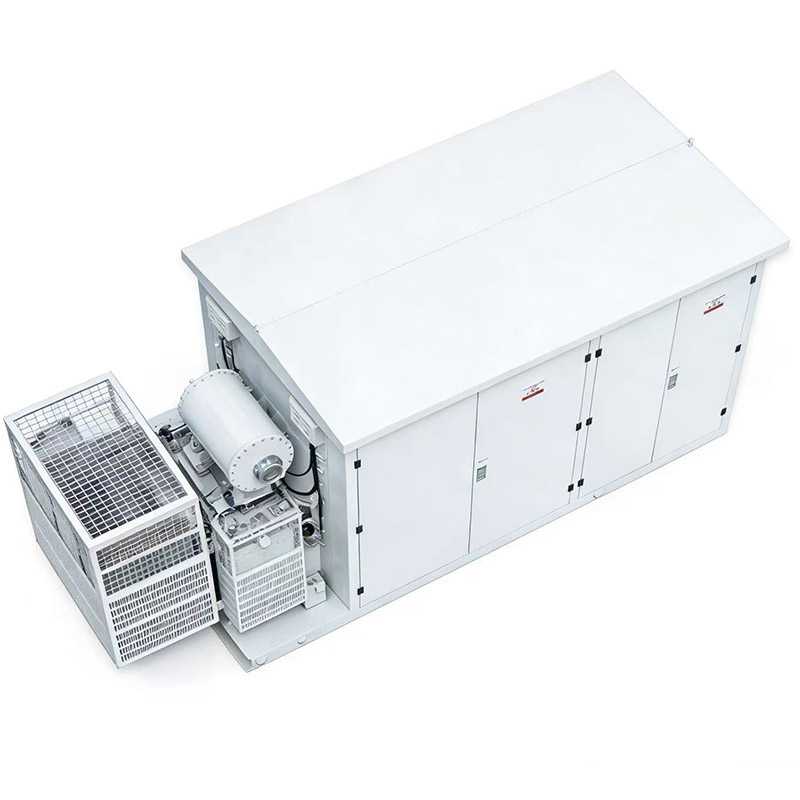

Como fabricante líder de equipos eléctricos en China, Jinhand Electric Co., Ltd. tiene años de experiencia en la industria energética y precios altamente competitivos, lo que nos permite satisfacer de manera ideal diversas necesidades. Nuestra fábrica está equipada con tecnología de punta y cuenta con profesionales experimentados, produciendo constantemente productos de alta calidad que han ganado reconocimiento en el mercado internacional. Esperamos establecer una relación de cooperación duradera con usted y convertirnos en su socio confiable en China. Nuestro producto principal, la subestación unitaria estilo americano HYB New Energy, es un excelente sistema de control de energía.
1.Monitoreo inteligente: Equipado con una unidad de monitoreo inteligente que admite monitoreo, protección, control remoto y monitoreo por video, cumpliendo con los requisitos del usuario para la administración remota y el seguimiento de datos en tiempo real.
2. Respetuoso con el medio ambiente: utiliza aceite vegetal (FR3) con un alto punto de ignición (superior a 360°C) y una tasa de degradación natural superior al 90%, lo que ofrece una mejor capacidad de sobrecarga en comparación con los transformadores de aceite mineral.
3. Fuerte adaptabilidad ambiental: presenta una clasificación de protección de carcasa IP54, múltiples diseños anticorrosión y un esquema de deshumidificación que combina deshumidificadores de calefacción y ventiladores de flujo axial, lo que le permite operar de manera efectiva en entornos hostiles, incluida la alta humedad y la niebla salina intensa.
4.Excelente rendimiento eléctrico: Los parámetros de resistencia a corto plazo del disyuntor de vacío de alto voltaje pueden alcanzar 31,5 kA/4S, lo que se adapta mejor a las crecientes demandas de capacidad de los clientes para un transformador de caja única.
5. Diseño estructural innovador: Incluye un dispositivo de drenaje instalado en la parte superior de la caja del transformador para evitar la acumulación de hielo en las aspas, protegiendo tanto la caja como el radiador del transformador contra daños.
| Proyecto | Unidad | Alta tensiónElectrodomésticos | Transformador | Aparato de baja tensión |
| Tensión nominal | kV | 6/10 | 6/0,410/0,4 | 0.4 |
| Capacidad nominal | kVA |
|
50~1600 |
|
| Corriente nominal | A | 200、400、630 |
|
100~3200 |
| Corriente nominal de corte en cortocircuito | A | Interruptor de carga 400-630 |
|
15~63kA |
| ka | El interruptor combinado depende del fusible. |
|
|
|
| Corriente nominal soportada de corta duración | ka | 16,20(4s) |
|
15(1s) |
|
|
30(1s) | |||
| Corriente nominal máxima soportada | ka | 31,5,50 |
|
30 |
|
|
63 | |||
| Tensión soportada a frecuencia industrial (1 min) | kV | Fase a tierra y fase a fase 32/42 | 25/35 (inmerso en aceite) | ≤0,3,2 |
| Fractura de aislamiento 36/48 | 20/28 (tipo seco) | >0,3,2,5 | ||
| Tensión soportada de impulso de rayo (pico) | kV | Fase a tierra y fase a fase 60/75 | 60/75 |
|
| Fractura de aislamiento 70/85 |
|
|
||
| Nivel de protección del gabinete |
|
|
IP32 |
|
| Nivel de ruido | base de datos |
|
55 |
|
| Estándares ejecutivos |
|
GB/T 17467 "Subestación Prefabricada de Alta Tensión/Baja Tensión" |
|
|
| DL/T537 "Condiciones técnicas para realizar pedidos de subestación caja de 6-35 KV" |
|
|
Altitud: ≤ 2000 m (debe especificarse al realizar el pedido);
Temperatura ambiente: -25 ℃ a +40 ℃;
Humedad relativa: Promedio diario ≤ 95%, promedio mensual ≤ 90%;
Nivel de resistencia sísmica: Aceleración horizontal 0,4 m/s², aceleración vertical 0,15 m/s²;
La ubicación de instalación no debe tener impactos severos, contaminación significativa, corrosión química, polvo conductor o riesgos de explosión. Si no se pueden cumplir las condiciones de uso normales, se recomienda a los clientes que consulten con nuestra empresa para obtener una solución.
1.Unidad de Monitoreo Inteligente: Proporciona funcionalidades de monitoreo, protección, control remoto y videovigilancia.
2.Aislamiento de aceite vegetal: el aceite FR3 utilizado dentro del transformador mejora la seguridad y la sostenibilidad ambiental.
3.Protección IP54: Garantiza resistencia al polvo y al agua, adecuada para diversas condiciones desafiantes.
Múltiples diseños anticorrosión: mejora la durabilidad y la confiabilidad operativa en ambientes corrosivos.
4.Esquema de deshumidificación: combina deshumidificadores de calefacción con ventiladores de flujo axial para una gestión eficaz de la humedad.
5. Clasificaciones de disyuntores de alto voltaje: logra altas capacidades de resistencia a corto plazo, lo que respalda las crecientes demandas de los clientes.
6.Dispositivo de drenaje: Previene daños relacionados con el hielo en la estructura del transformador.
P1: ¿Cuáles son las ventajas de los transformadores aislados con aceite vegetal FR3?
R: Las principales ventajas incluyen:
Alta Seguridad: Punto de ignición >360°C, ofreciendo excelente resistencia al fuego;
Ecológico y biodegradable: tasa de degradación natural >90%, respetuoso con el medio ambiente en caso de fuga;
P2: ¿Admite configuraciones de doble transformador o de múltiples circuitos?
R: Admite personalización. Puede diseñar esquemas de operación en paralelo para transformadores duales o configurar múltiples circuitos de salida de bajo voltaje según los requisitos del proyecto. Ofrecemos personalización flexible de los principales diagramas de cableado eléctrico y diseños de gabinetes para satisfacer diversas necesidades de capacidad y confiabilidad del suministro de energía.
P3: ¿Se requiere una configuración especial para operar en regiones extremadamente frías?
R: Sí. Para ambientes extremadamente fríos, ofrecemos un paquete de arranque a baja temperatura, que incluye selección de aceite para transformadores a baja temperatura, potencia mejorada del calentador del gabinete, certificación de baja temperatura para componentes y diseño mejorado para drenaje de techo y dispositivos anticongelantes, lo que garantiza un arranque y funcionamiento confiables en bajas temperaturas.
P4: ¿Puede el sistema de monitoreo inteligente interactuar con plataformas de terceros o SCADA?
R: Sí. La unidad de monitoreo inteligente admite protocolos de comunicación estándar y proporciona interfaces API abiertas, lo que permite una integración perfecta con SCADA del cliente existente, plataformas de administración de energía o servicios en la nube de terceros para la integración de datos y la coordinación entre sistemas.
1.Soporte de diseño: planificación de diseño gratuita, selección de capacidad y consultoría de adaptación ambiental.
2.Personalización: soluciones personalizadas para niveles de voltaje, grados de protección, funciones inteligentes y más.
3.Capacitación y entrega: Capacitación in situ o en línea que cubre operación, mantenimiento y resolución de problemas.
4.Soporte técnico: Asistencia remota y respuesta rápida para problemas de campo.
5. Logística global: envío puerta a puerta, despacho de aduanas y soporte de cumplimiento local.
