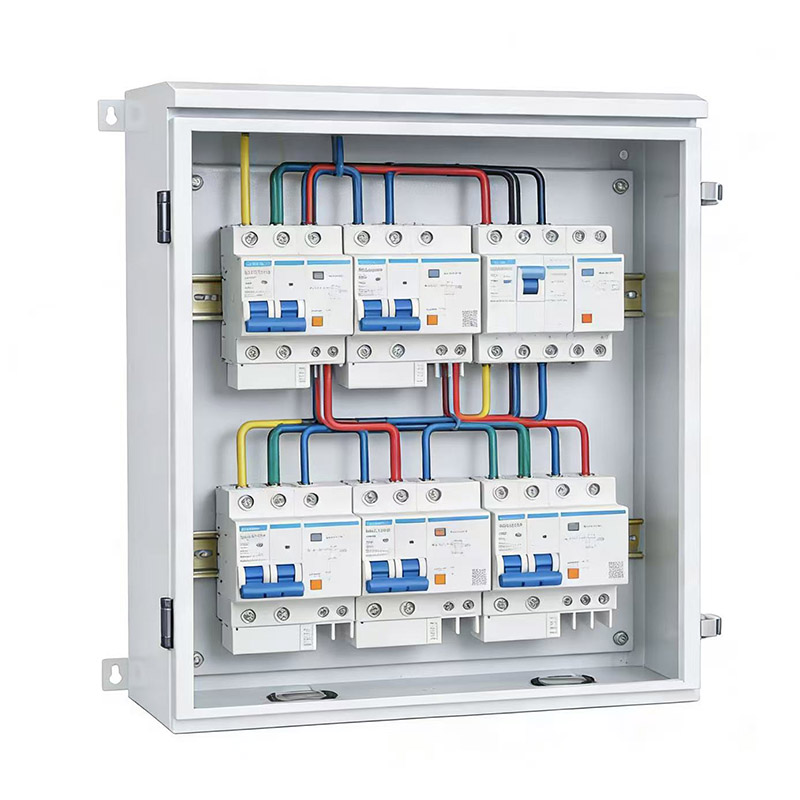

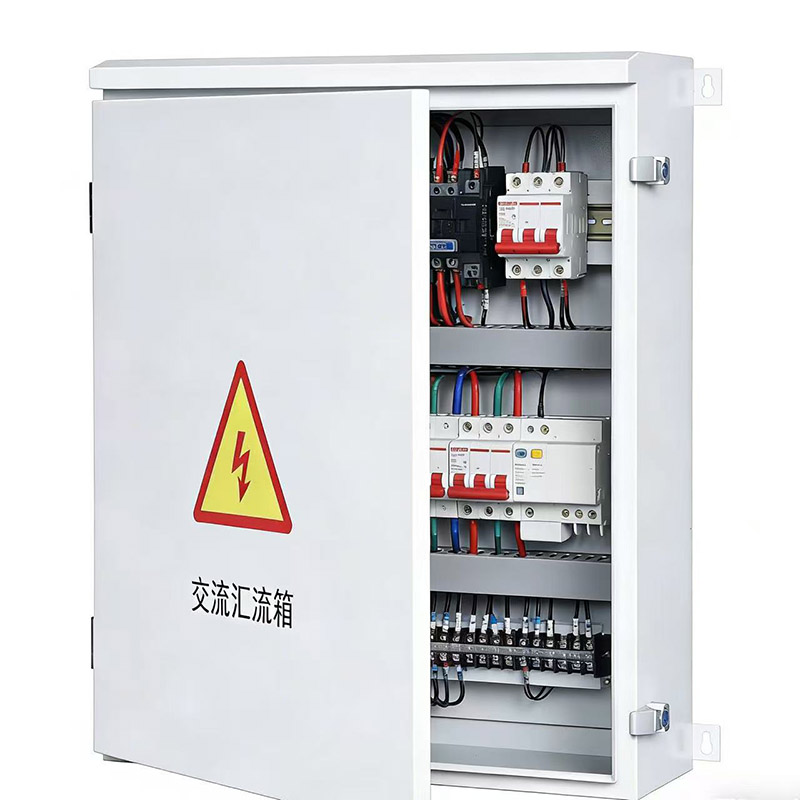

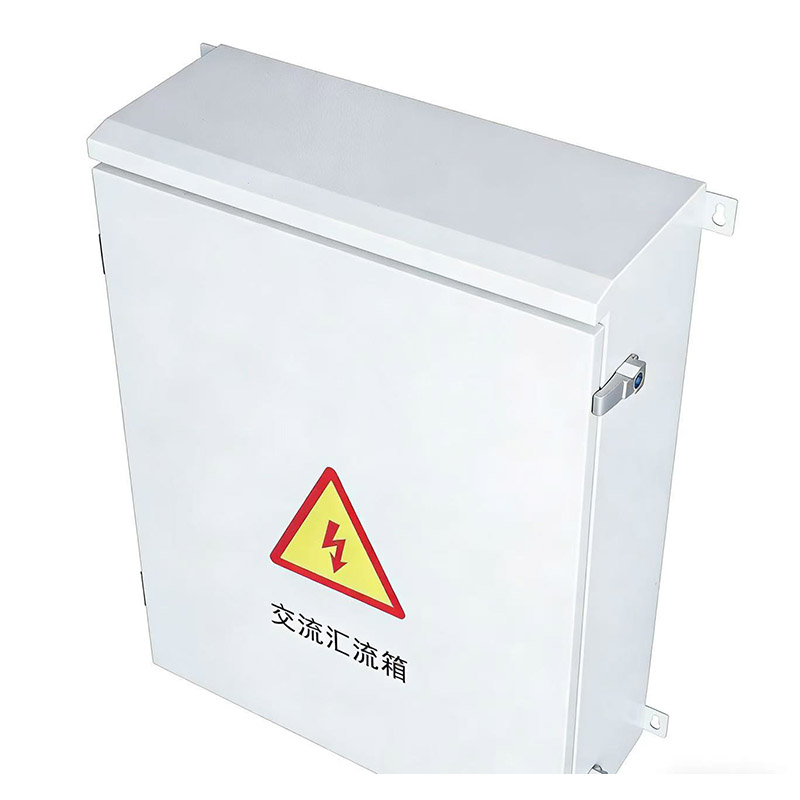

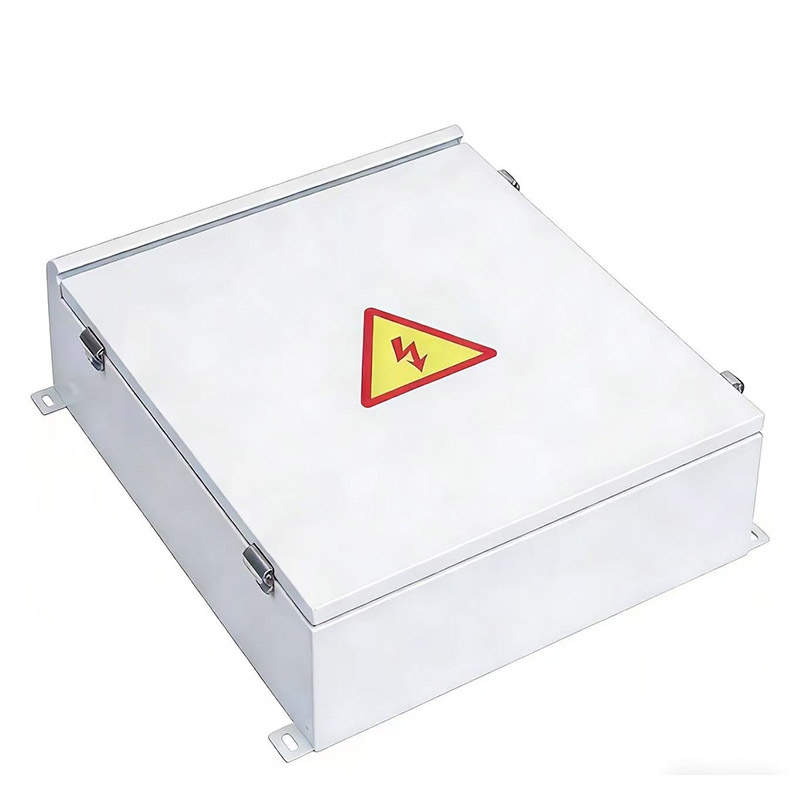

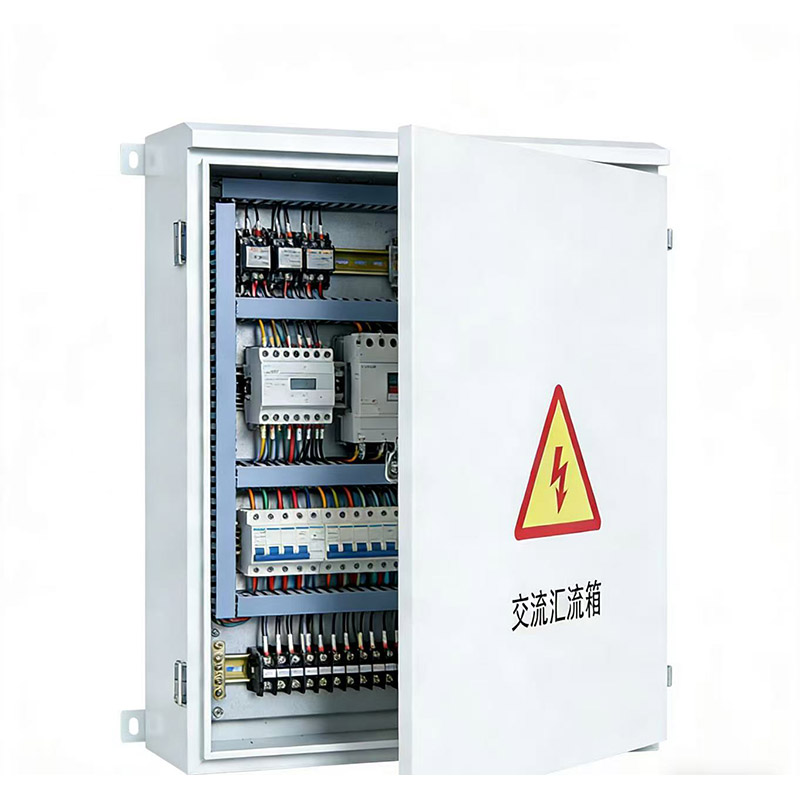

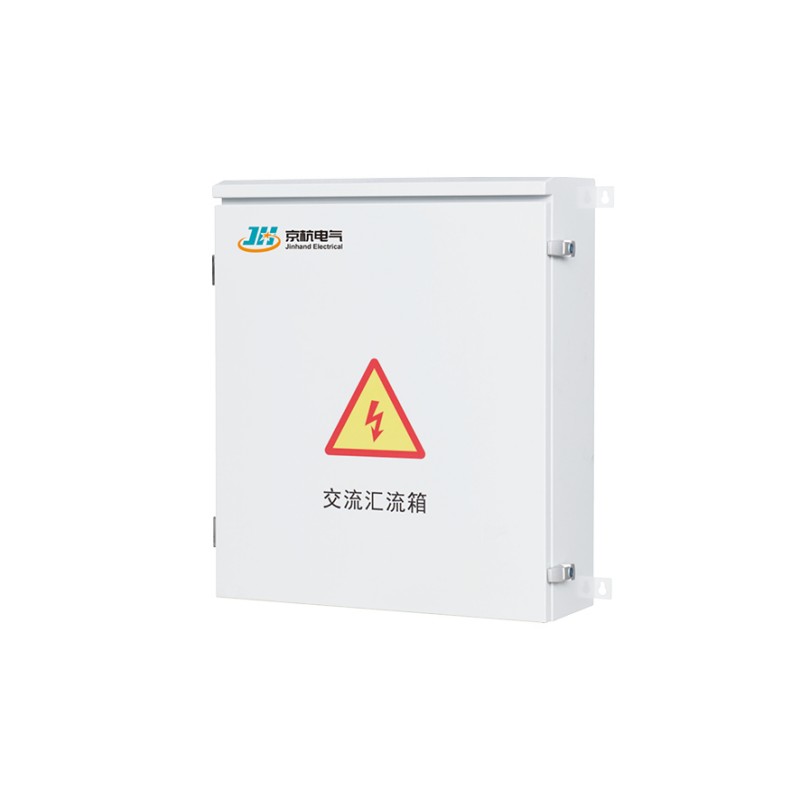

Jinhand Electric Co., Ltd., como líder en la industria china de equipos eléctricos, aprovecha décadas de rica experiencia y precios altamente competitivos para satisfacer todas sus diversas necesidades. Nuestra fábrica está equipada con tecnología avanzada y operada por un equipo profesional capacitado, lo que garantiza constantemente la entrega de productos de alta calidad que se han ganado la confianza de clientes globales. Esperamos establecer una relación de cooperación a largo plazo con usted y convertirnos en su socio confiable en China. Nuestro producto estrella, la caja combinadora Solar AC, es una solución ideal para la distribución de energía.
1. Alto nivel de protección: la caja combinadora presenta un grado de protección IP65, lo que garantiza que sea adecuada para instalación en exteriores y resistente al agua, el polvo, los rayos UV y la corrosión por niebla salina.
2.Cableado simplificado: el diseño simplifica enormemente el cableado entre los inversores de cadena y los gabinetes de distribución de CA o transformadores elevadores, lo que hace que la instalación sea más eficiente.
3.Alta confiabilidad: la estructura interna está diseñada para brindar alta confiabilidad y fácil mantenimiento, lo que garantiza un rendimiento a largo plazo incluso en entornos hostiles.
4.Opciones personalizables: además de los materiales y tamaños estándar, el producto se puede personalizar según los requisitos del usuario, lo que brinda flexibilidad para diferentes aplicaciones.
| Modelo de producto | HLX-AC4 | HLX-AC6 | HLX-AC8 |
| Número de canales de entrada | 1~4 | 5~6 | 7~8 |
| Tensión máxima de entrada | CA690V | ||
| Cada corriente de entrada | 0~1000A | ||
| Corriente máxima de salida | 250A | 400A | 630A |
| Tensión nominal de trabajo Un | 480 VCA | ||
| Nivel de protección de voltaje Arriba | ≤3,2 kV | ||
| Capacidad de corriente nominal In(8/20μs) | 20kV (se puede personalizar según los requisitos del cliente) | ||
| Capacidad de corriente máxima Imax(8/20μs) | 40kV (se puede personalizar según los requisitos del cliente) | ||
| Tiempo de respuesta | <25 ns | ||
| Temperatura y humedad | Temperatura de funcionamiento: -40~+85°C, humedad 95%, en lugares libres de condensación y gases corrosivos. | ||
| Altitud | ≤4000m | ||
| Material del gabinete | Acero galvanizado en caliente/acero inoxidable/acero laminado en frío/plástico de ingeniería | ||
| Nivel de protección del cuerpo de la caja | IP65 | ||
| Nivel de protección de uniones de cables. | IP66 | ||
| Volumen (ancho × alto × profundidad) | 800*600*200mm | 800*800*200mm | 800*1000*200mm |
1.Compatibilidad de voltaje: el voltaje nominal máximo del sistema es AC690V, adecuado para diversas necesidades de generación de energía.
2.Protección del circuito: Las líneas entrantes están protegidas por disyuntores magnéticos térmicos, lo que mejora la seguridad del sistema.
3.Protección contra rayos: Se incluye un pararrayos de alto voltaje dedicado para proteger contra sobretensiones y rayos, con un voltaje de funcionamiento de AC480V o superior.
4.Conexiones de calidad: todas las barras colectoras dentro de la caja están hechas de materiales galvanizados o purificados para minimizar la resistencia interna y los puntos de conexión.
5.Opciones de salida: La salida puede utilizar disyuntores, interruptores de aislamiento de carga o fusibles, lo que brinda versatilidad en el diseño del sistema.
6.Instalación en exteriores: Diseñado para instalación en exteriores montado en la pared, puede adaptarse a diversas condiciones ambientales adversas.
1. Diseño modular de entrada/salida: Tanto las ramas de entrada como el circuito de salida principal adoptan una estructura modular, que admite la adición o reducción flexible de canales para facilitar la futura expansión y modificación del sistema.
2.Monitoreo inteligente de alta precisión opcional: módulo de monitoreo inteligente opcional para monitoreo en tiempo real de corriente, voltaje, potencia por canal y estado del protector contra sobretensiones. Los datos se pueden cargar a la plataforma de monitoreo a través de RS485/Ethernet.
3. Protección contra sobretensiones y sobretensiones de varios niveles: descargador de sobretensiones combinado Clase B+C integrado, equipado con indicación de falla del dispositivo de protección contra sobretensiones (SPD) y contactos de señalización remota, que brindan protección contra sobretensiones de cadena completa desde el lado de CC al lado de CA.
4.Amplia tolerancia a la temperatura y resistencia a la corrosión a largo plazo: utiliza materiales de carcasa resistentes a la intemperie y diseño de sellado. Rango de temperatura de funcionamiento: -40 ℃ a +85 ℃. Pasa la prueba de niebla salina de 1000 horas, adecuado para entornos extremos como regiones costeras, desérticas y frías de gran altitud.
5. Instalación y mantenimiento convenientes: el diseño del gabinete prioriza la conveniencia del mantenimiento. Se pueden abrir tanto las puertas delanteras como las traseras. El diseño interno es claro con etiquetado explícito, lo que permite un cableado y reemplazo de componentes rápidos.
P1: ¿Admiten personalización no estándar?
R: Sí, admitimos la personalización según los requisitos del cliente, incluidas las dimensiones, los materiales, la cantidad de canales de entrada/salida, los niveles de protección, etc.
P2: ¿El grado de protección IP65 es adecuado para zonas costeras con mucha niebla salina?
R: Sí, la protección IP65 combinada con acero inoxidable o materiales plásticos de ingeniería resiste eficazmente la corrosión por niebla salina, lo que lo hace adecuado para entornos hostiles como zonas costeras y desérticas.
P3: ¿Ofrecen orientación sobre instalación o soporte técnico?
R: Proporcionamos manuales de instalación detallados y diagramas de cableado tanto en chino como en inglés, y podemos hacer arreglos para que los ingenieros ofrezcan soporte remoto o in situ.
P4: ¿Cuál es el período de garantía del producto?
R: Se proporcionan servicios gratuitos de reparación o reemplazo durante el período de garantía.
1.Diseño de diagrama eléctrico gratuito: proporciona esquemas eléctricos, diagramas de diseño y diagramas de cableado de cajas combinadoras compatibles según el diagrama unifilar de su proyecto y las condiciones del sitio.
2.Soporte técnico de ciclo completo: ofrece soporte técnico integral desde la selección de soluciones y orientación de instalación hasta la puesta en servicio y el mantenimiento.
3.Apoyo de logística global y despacho de aduanas: se asocia con empresas líderes de logística internacional para proporcionar envíos puerta a puerta y ayuda con la documentación de despacho de aduanas del país de destino.
4.Modelos de cooperación flexibles: admite varios modelos comerciales que incluyen ventas directas de productos, cooperación en proyectos y personalización ODM/OEM para satisfacer las diversas necesidades de los clientes.
Al ofrecer constantemente productos de alto calibre, hemos asegurado relaciones sólidas con socios en más de 45 países y hemos recibido un flujo continuo de elogios.
Tras más de una década de expansión estratégica, Jinhand se ha establecido como uno de los principales fabricantes y proveedores de equipos eléctricos en China. Nuestra fábrica integra muchas tecnologías e instalaciones avanzadas, y lo alentamos a solicitar nuestros productos rentables y de alta calidad fabricados en China.
