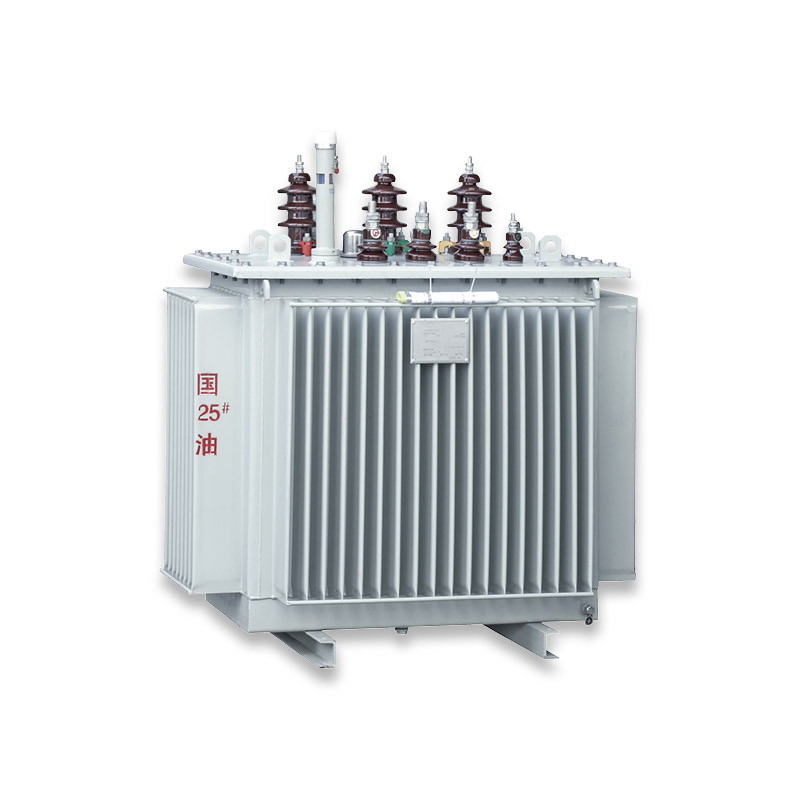

Transformador de energía eléctrica para exteriores 20kV 30kVA 50kVA

Como fabricante profesional líder de equipos eléctricos en China, el transformador de energía eléctrica para exteriores S13/S22-M de Jinhand Electrical de 20 kV, 30 kVA y 50 kVA es un equipo central de distribución de energía para exteriores personalizado, desarrollado para los puntos débiles de los transformadores para exteriores tradicionales, como la escasa adaptabilidad ambiental, los altos costos de mantenimiento y el alto consumo de energía. Al adoptar un diseño electromagnético avanzado, una selección de materiales de alta calidad y una optimización estructural completamente sellada, este transformador está diseñado para sistemas de energía industrial para exteriores de 50 Hz, y admite una entrada de alto voltaje de 6/6,3/6,6/10/10,5/11 kV y una salida fija de bajo voltaje de 0,4 kV, compatible con los grupos de conexión dual Yyn0 y Dyn11.

PRINCIPALES PARÁMETROS TÉCNICOS

Puntos de venta principales

1. Diseño completamente sellado sin mantenimiento: Equipado con componentes sellados con una vida útil de 30 años, la estructura completamente sellada aísla el aceite interno y los componentes del aire, eliminando la necesidad de cambios regulares de aceite. Solo se requieren pruebas de muestras de aceite cada 5 a 8 años, lo que reduce el trabajo de mantenimiento en un 90 % en comparación con los transformadores tradicionales sumergidos en aceite, ideal para estaciones de distribución de energía al aire libre no tripuladas.
2. Eficiencia energética ultraalta y baja pérdida: Cumplen con los estándares nacionales de eficiencia energética de Grado 1 y los superan en un 30 %, los modelos de 30 kVA/50 kVA presentan una pérdida sin carga ultrabaja de 80 W/100 W y una pérdida de carga optimizada. Con una carga del 80%, la serie ahorra hasta 18.000 kWh de electricidad al año para los modelos de gran capacidad, con una baja corriente sin carga que mejora el factor de potencia a 0,96 y reduce aún más la pérdida de potencia reactiva.
3. Protección IP54 y adaptabilidad a entornos hostiles: certificado con clasificación de protección IP54 a prueba de agua y polvo, junto con un revestimiento anticorrosión de doble capa en el tanque de acero, el transformador tiene una resistencia a la niebla salina ≥1000 horas. Funciona de manera estable en ambientes exteriores con mucho polvo (≥80 mg/m³), alta humedad (RH≥95 %), corrosión leve y temperatura amplia (-25 ℃ ~ +45 ℃), logrando un suministro de energía confiable en todo clima.

Ventajas del proceso de producción avanzado

1.Tecnología de soldadura automática robótica: el tanque de acero adopta soldadura automática robótica industrial con cobertura total de la costura de soldadura y precisión de soldadura ≤0,1 mm. Logra una tasa de fuga de aceite de 0, lo que garantiza la hermeticidad de la estructura completamente sellada y sienta una base sólida para un funcionamiento sin mantenimiento a largo plazo.
2.Corte y apilamiento de núcleos CNC de precisión: utiliza equipos de corte de núcleos de acero al silicio de precisión CNC con un error de corte ≤0,05 mm y tecnología de apilamiento automático para garantizar que la densidad de laminación del núcleo sea uniforme. Esto reduce la pérdida del núcleo y el ruido de vibración magnética, mejorando la eficiencia energética y la estabilidad operativa del transformador.
3.Proceso de llenado y deshidratación de aceite al vacío: adopta un proceso de deshidratación y llenado de aceite al vacío completo (grado de vacío ≤50 Pa) para eliminar el aire y la humedad en el aceite del transformador y la estructura de aislamiento interno. Esto mejora el rendimiento del aislamiento y la conductividad térmica del aceite, evitando el envejecimiento y la rotura del aislamiento provocados por la humedad y el aire.

Aspectos destacados del diseño innovador

Estructura completamente cerrada sellada por 1,30 años: adopta de manera innovadora componentes de sellado de caucho fluorado de alto rendimiento con una vida útil de 30 años, que coincide con el diseño del tanque completamente sellado para aislar completamente el aceite interno del transformador del aire exterior. Elimina la necesidad de cambios regulares de aceite y resuelve los problemas de la industria que son las fugas de aceite y la oxidación de los transformadores exteriores tradicionales.
2. Orejas de elevación y ranuras para montacargas integradas: El tanque está diseñado con orejas de elevación reforzadas integradas y ranuras para montacargas, sin necesidad de accesorios de elevación adicionales para el transporte y la instalación. Es compatible con montacargas y grúas, lo que mejora la comodidad del manejo e instalación en el sitio al aire libre, especialmente para espacios estrechos de instalación al aire libre.
3. Diseño de ajuste de grifo y grupo de conexión dual: admite grupos de conexión Yyn0 y Dyn11, con un cambiador de grifo incorporado en el lado de alto voltaje (rango de ajuste de ±5%/±2×2,5%). Los usuarios pueden ajustar de manera flexible el modo de conexión y el voltaje de salida de acuerdo con la situación real de la red eléctrica sin desmontaje ni montaje complejos, con una gran adaptabilidad en el sitio.

Logística e instalación

1.Embalaje libre de fumigación que cumple con IPPC: Adopta un embalaje de madera libre de fumigación estándar de exportación (certificado IPPC), con espuma amortiguadora y anticolisión dentro de la caja de embalaje y una película plástica a prueba de humedad que envuelve el cuerpo del transformador. Garantiza que el producto no sufra daños durante el transporte marítimo y terrestre de larga distancia y cumple con los requisitos de embalaje de importación de varios países.
2.Transporte cómodo de contenedores: La estructura compacta de los modelos de 30kVA/50kVA es adecuada para cargar en contenedores estándar 40GP/40HQ, con múltiples unidades cargables en un solo contenedor para reducir los costos de transporte. El embalaje está marcado con señales claras de elevación, transporte y almacenamiento para guiar el manejo estandarizado.
3.Seguimiento logístico en tiempo real y entrega global: coopere con reconocidas empresas de logística internacional para brindar servicios de transporte multimodo marítimo, terrestre y aéreo, respaldando EXW/FOB/CIF y otros términos comerciales flexibles. Todo el proceso de transporte se rastrea en tiempo real, con un servicio de atención al cliente profesional que proporciona información de transporte a los clientes de manera oportuna para garantizar la entrega a tiempo.

Instalación exterior sencilla y eficiente

1.Compatible con cimientos industriales estándar: no requiere una construcción de cimientos especial, solo se necesita un cimiento de concreto estándar con una capacidad de carga ≥10t/m², que se puede construir de acuerdo con el dibujo estándar nacional de cimientos de transformadores para exteriores. Esto reduce el período de construcción y la inversión inicial en la construcción.
2. Instalación rápida en el sitio (10 horas): Todas las unidades están predepuradas en fábrica y la instalación en el sitio solo incluye fijación de cimientos, cableado y conexión a tierra. 2 o 3 electricistas pueden completar toda la instalación y puesta en marcha en 10 horas, sin necesidad de equipo de instalación profesional, lo que minimiza el tiempo de inactividad del proyecto.
3. Diseño integrado de elevación y manipulación: el tanque está diseñado con orejetas de elevación reforzadas integradas y ranuras para montacargas, que pueden izarse directamente con una grúa o transportarse con una carretilla elevadora. Es adecuado para espacios estrechos de instalación al aire libre, como esquinas de parques industriales y estaciones de redes eléctricas rurales, lo que mejora la comodidad del manejo en el sitio.
