Al comprender que no hay dos aplicaciones idénticas, Jinhand ofrece una amplia gama de tipos de aparamenta de bajo voltaje. Cada línea de productos está diseñada para entornos operativos y requisitos de rendimiento específicos.
Plantas e instalaciones que requieren alta disponibilidad, fácil mantenimiento y ampliación modular.

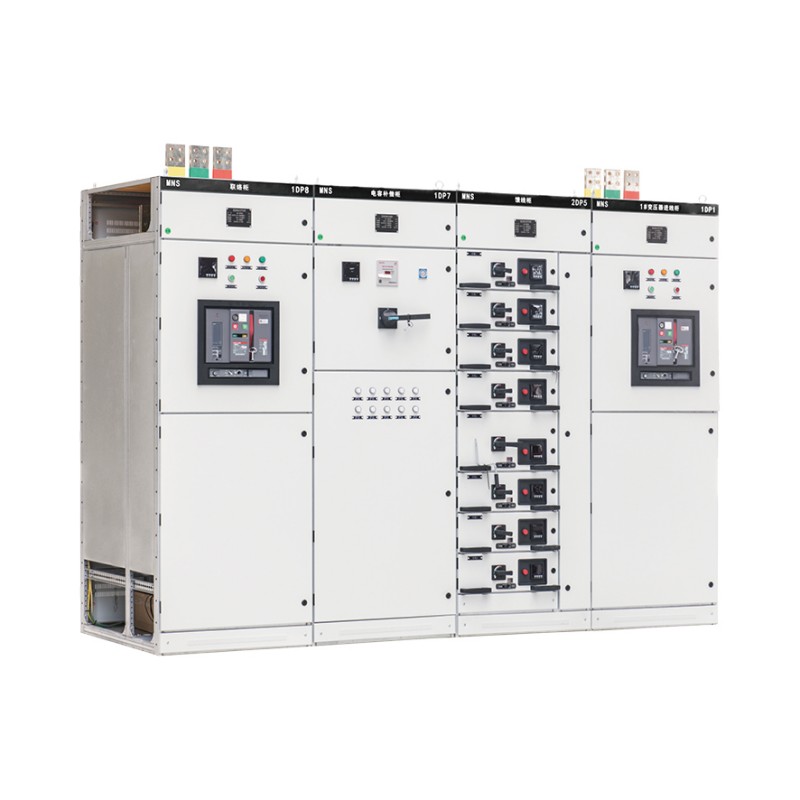

Jinhand MNSDispositivo de distribución cerrado extraíble de bajo voltajees un excelente ejemplo de excelencia modular. Diseñado para sistemas de hasta 660 V, es reconocido por su versatilidad en plantas de energía, industrias petroquímicas y grandes edificios.
Voltaje operativo nominal: 380 V, 660 V
Corriente nominal soportada de la barra colectora principal: 100 kA/1 s (pico: 220 kA)
Diseño modular: Los módulos estándar ensamblados en fábrica (FBA) garantizan consistencia de calidad y reducen el tiempo de instalación en el sitio hasta en un 30 %.
Opción inteligente: admite módulos de monitoreo inteligentes para el seguimiento en tiempo real de corriente, voltaje, potencia y energía, lo que facilita la gestión de energía basada en datos.
Alta compatibilidad: los enchufes extraíbles estandarizados son compatibles con las principales marcas de interruptores como Schneider, ABB y Siemens.
Aplicaciones de distribución de energía estándar donde la optimización de costos es clave y no es necesario el intercambio frecuente de componentes.
El tablero de distribución fijo presenta componentes que están conectados permanentemente al conjunto. Ofrece una solución robusta y económica para tableros de distribución principales, subdistribución y centros de control de motores donde la configuración es relativamente estática.

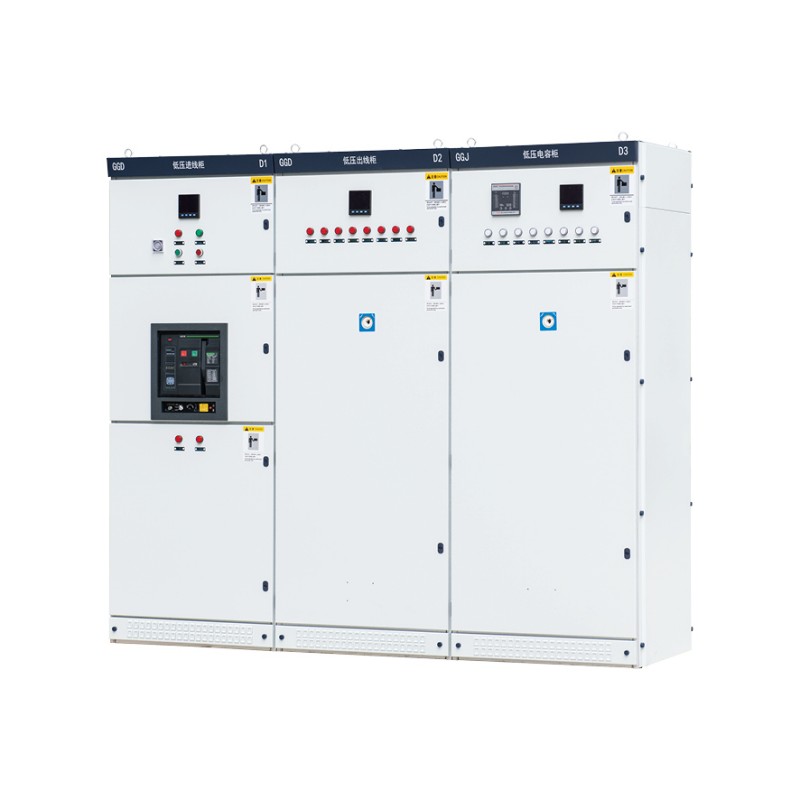

Jinhand GGDAparamenta de distribución de bajo voltaje de CAes un caballo de batalla diseñado para sistemas de 50 Hz/380 V con corrientes de hasta 3150 A. Su innovadora estructura segregada y su alta capacidad de rotura lo convierten en una opción segura y confiable.
Excelente disipación de calor: la ventilación diseñada científicamente garantiza un aumento seguro de la temperatura durante el funcionamiento con alta corriente.
Alta capacidad de ruptura: la corriente de ruptura de cortocircuito de hasta 50 kA garantiza una protección superior.
Interfaz fácil de usar: la ventana de vista grande y los componentes dispuestos lógicamente simplifican la operación y el monitoreo.
Personalizable: las dimensiones del gabinete y los diseños de circuitos se pueden personalizar según su diagrama unifilar.
Instalaciones industriales con cargas no lineales (VFDs, rectificadores) para mejorar el factor de potencia, reducir pérdidas y filtrar armónicos.
Las industrias modernas dependen en gran medida de equipos que distorsionan el suministro de energía, lo que genera un factor de potencia deficiente y contaminación armónica. Esto da como resultado sanciones a los servicios públicos, sobrecalentamiento de los equipos y reducción de la capacidad del sistema.

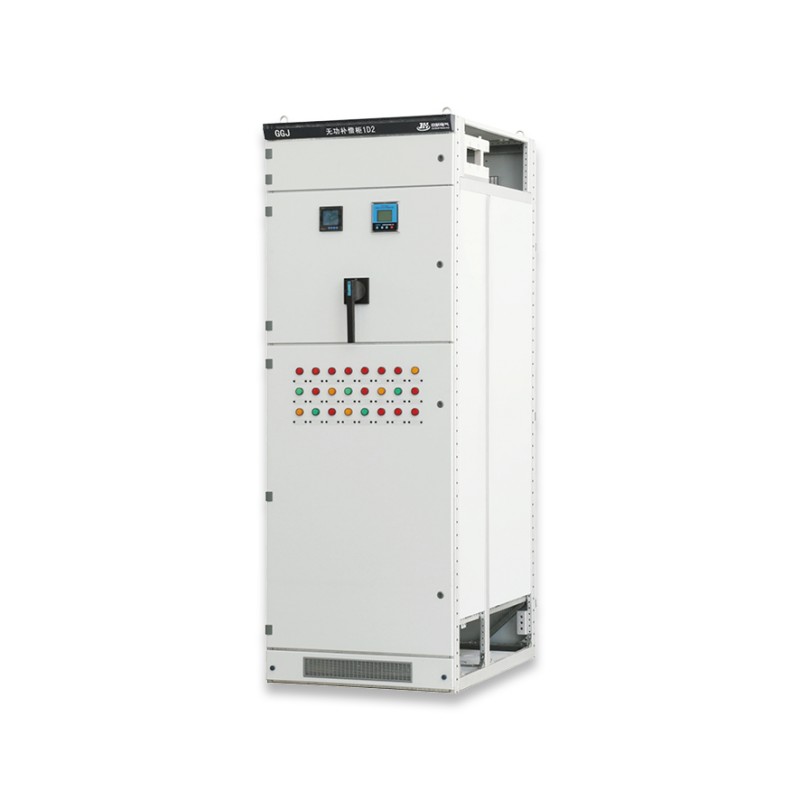

Jinhand GGJAparamenta de compensación de potencia reactiva inteligente de bajo voltajees la solución inteligente. Utiliza algoritmos de control adaptativo para conmutar dinámicamente bancos de condensadores, proporcionando una compensación precisa de potencia reactiva y filtrado de armónicos.
Control adaptativo: utiliza redes neuronales/lógica difusa para analizar las variaciones de carga en tiempo real para una compensación óptima.
Mitigación de armónicos: Admite compensación pura, filtrado y modos híbridos para armónicos como el tercer, quinto y séptimo orden.
Conmutación avanzada: Emplea interruptores de tiristores o híbridos para conmutación de capacitores sin corriente de entrada, lo que extiende la vida útil de los componentes.
Monitoreo integrado: la pantalla táctil incorporada muestra el factor de potencia, voltaje, corriente y distorsión armónica total (THD). Admite Modbus e IEC 61850 para integración en sistemas de gestión de energía.
Distribución del circuito final, control de iluminación, montaje en postes exteriores y distribución de energía en edificios residenciales/comerciales.
Estos recintos albergan dispositivos de distribución y protección de menor escala. Son vitales para organizar y salvaguardar los circuitos en el punto de uso.

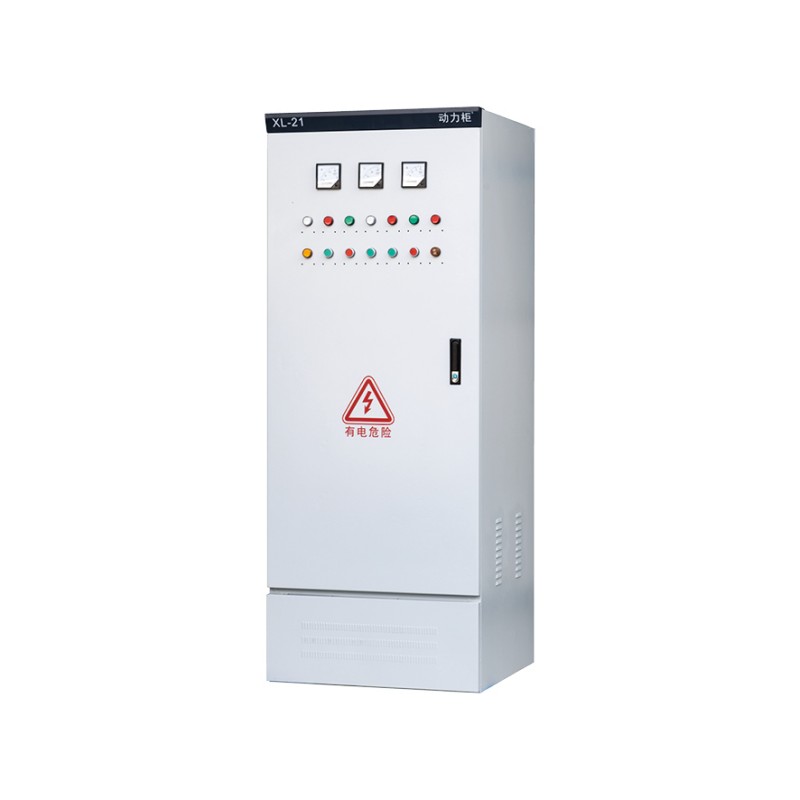

Caja de alimentación XL-21: Una caja de acero completamente cerrada para distribución de energía/iluminación industrial en interiores por debajo de 500 V. Cuenta con operación de acceso frontal, componentes modulares y una ventana de observación transparente.

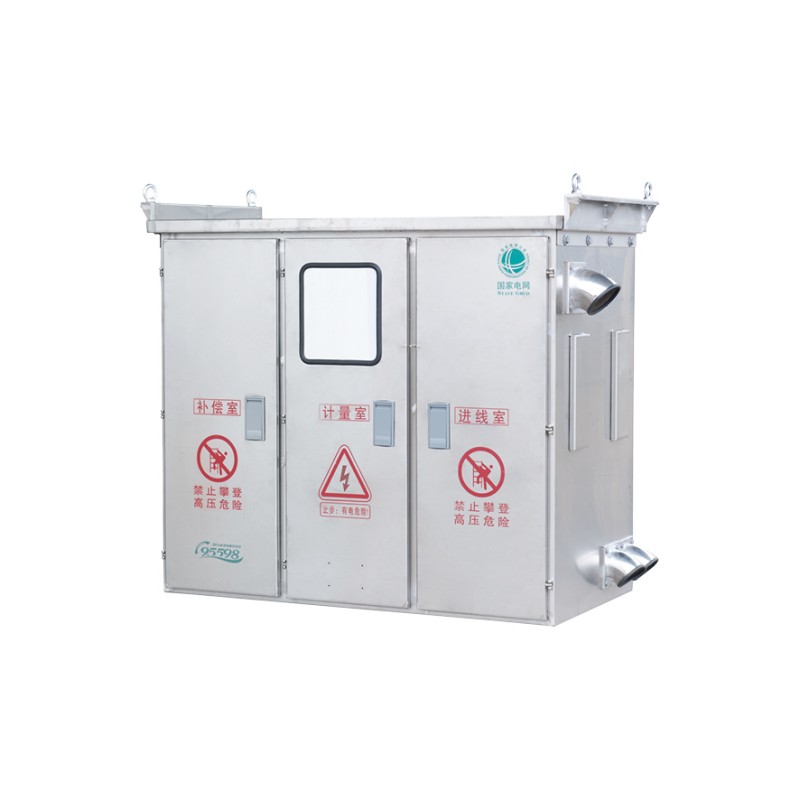

Caja de distribución integral para exteriores JP: Una caja multifuncional con clasificación IP44 que integra medición, líneas salientes y compensación reactiva. Ideal para instalaciones de transformadores montados en postes en actualizaciones de redes urbanas/rurales.

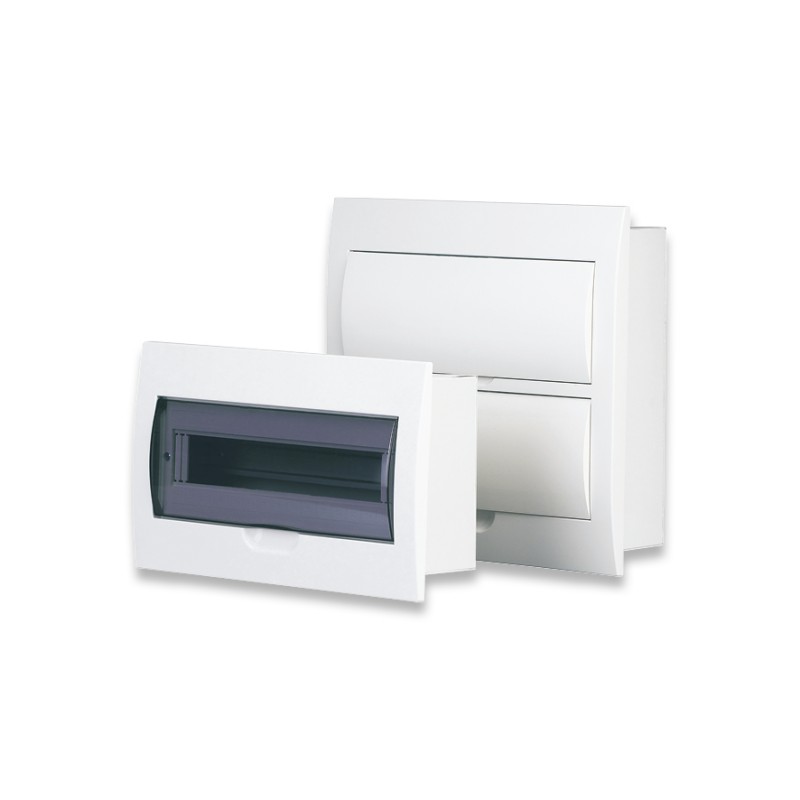

Caja de distribución de iluminación PZ30: Caja modular y compacta para distribución de circuito final en edificios. Admite combinaciones flexibles de disyuntores y RCBO (de 4 a 45 circuitos), con una clasificación de protección IP3X y barras colectoras tipo peine aisladas para mayor seguridad.
Elegir el cuadro de baja tensión adecuado implica una evaluación exhaustiva de sus necesidades específicas. Aquí hay un marco para la toma de decisiones:
(1) Industria: pesada (metalurgia, minería), comercial ligera (edificios de oficinas).
(2) Ubicación: interior (ambiente limpio/sucio) frente a exterior (que requiere una alta clasificación de IP, como IP54).
(1) Voltaje y frecuencia del sistema: (por ejemplo, 400 V/50 Hz, 480 V/60 Hz).
(2) Corriente normal máxima: determina la clasificación de la barra colectora (por ejemplo, 1600 A, 4000 A).
(3) Corriente de falla potencial: la corriente máxima de cortocircuito en el punto de instalación. Esto es CRÍTICO para seleccionar aparamenta con una resistencia a cortocircuitos (Icw) y un poder de corte (Icu) adecuados. Los equipos Jinhand ofrecen clasificaciones de resistencia de hasta 100 kA y rotura de 50 kA.
(4) Necesidades de control de motores: número y tamaño de motores, método de arranque (DOL, estrella-triángulo, VFD).
(1) Filosofía de mantenimiento: ¿Necesita capacidad de mantenimiento en vivo? (Elija extraíble).
(2) Automatización y monitoreo: ¿Necesita control remoto, recopilación de datos o integración con SCADA/BMS? El equipo Jinhand admite PLC, medidores inteligentes y protocolos como Modbus, Profibus e IEC 61850.

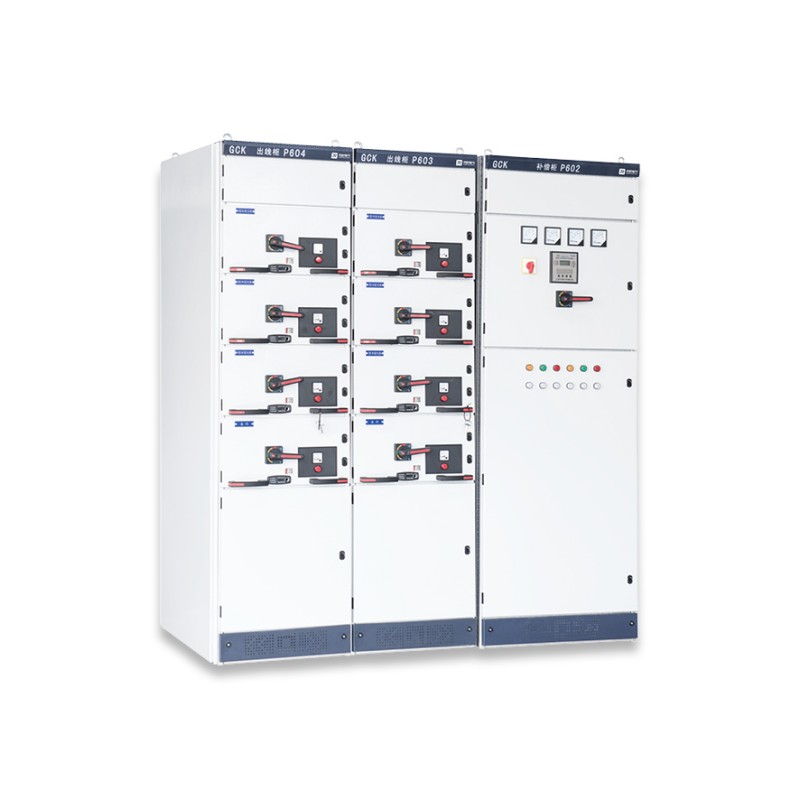

(3) Expansión futura: ¿Necesitará crecer el sistema? Los diseños modulares (MNS, GCS, GCK) son ideales.
Asegúrese de que el equipo cumpla con las normas locales e internacionales pertinentes (IEC 61439). Todos los interruptores de bajo voltaje de Jinhand cumplen con los estándares GB 7251.1 e IEC, lo que forma una base sólida para la aceptación global.
Como fabricante y proveedor de primer nivel en China, Jinhand se distingue por algo más que productos:
Amplia experiencia en I+D, diseño y fabricación de equipos eléctricos.
Procesos certificados ISO 9001, desde el abastecimiento de materias primas hasta las pruebas finales. Todos los productos se someten a rigurosas pruebas de tensión soportada a frecuencia industrial (por ejemplo, 2500 V/1 min para circuitos principales) y pruebas de envejecimiento.
Nuestro equipo de ingeniería brinda consultas de preventa, puede interpretar sus diagramas eléctricos y ofrece personalización no estándar para dimensiones, diseños y funciones especiales.
La logística eficiente y la experiencia en envíos a más de 30 países garantizan que su proyecto se mantenga según lo previsto. Los plazos de entrega de la configuración estándar son competitivos (15-30 días hábiles).
Proporcionamos orientación de instalación, documentación técnica y soporte receptivo para garantizar el funcionamiento estable y a largo plazo de su tablero de distribución de bajo voltaje.
Seleccionar el tablero de distribución de bajo voltaje adecuado es una inversión fundamental en la seguridad, eficiencia y confiabilidad de su infraestructura eléctrica. Al comprender las necesidades de su aplicación, los parámetros eléctricos clave y las distintas ventajas de los diferentes tipos de tableros, podrá tomar una decisión informada.

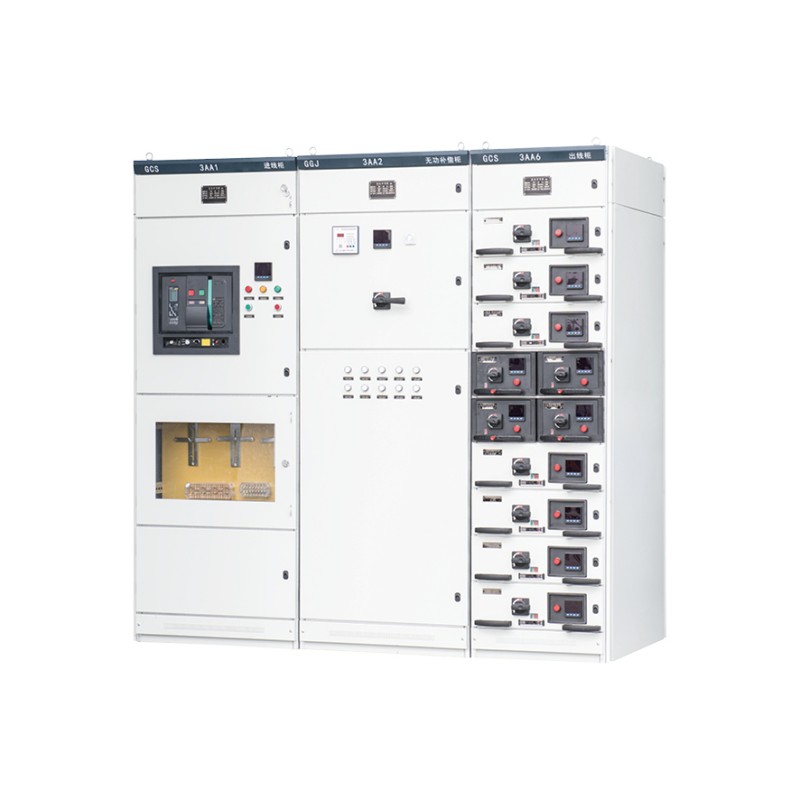

Jinhand, como fábrica y proveedor confiable de China, ofrece una cartera completa y de alta calidad, desde sistemas extraíbles inteligentes como MNS y GCS hasta tableros fijos robustos como GGD y unidades de compensación especializadas como GGJ. Respaldado por datos técnicos sólidos, calidad certificada y un compromiso con el éxito del cliente, Jinhand proporciona la base confiable que su sistema de distribución de energía merece.
