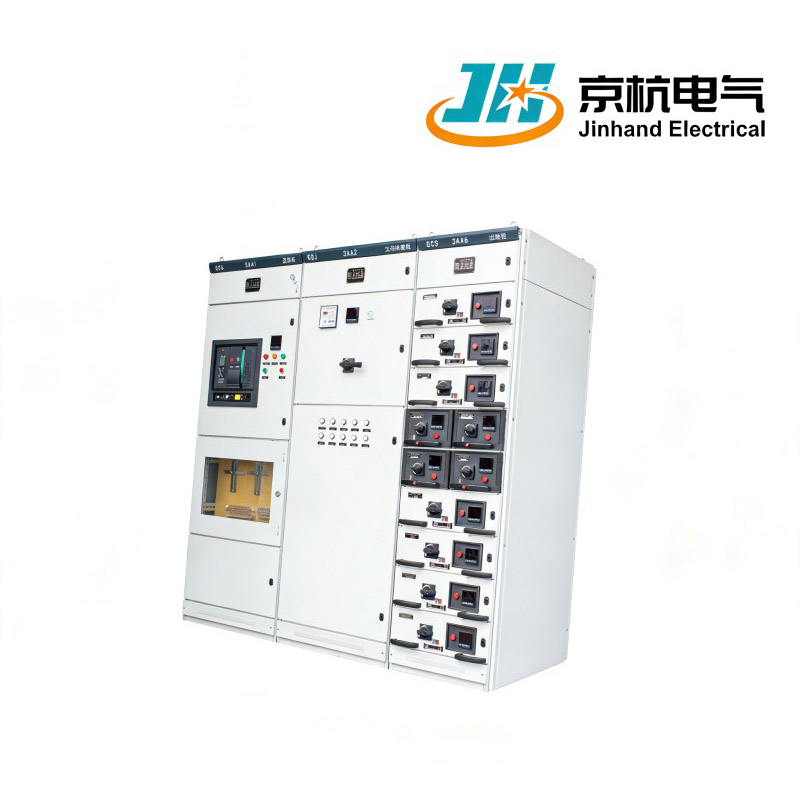

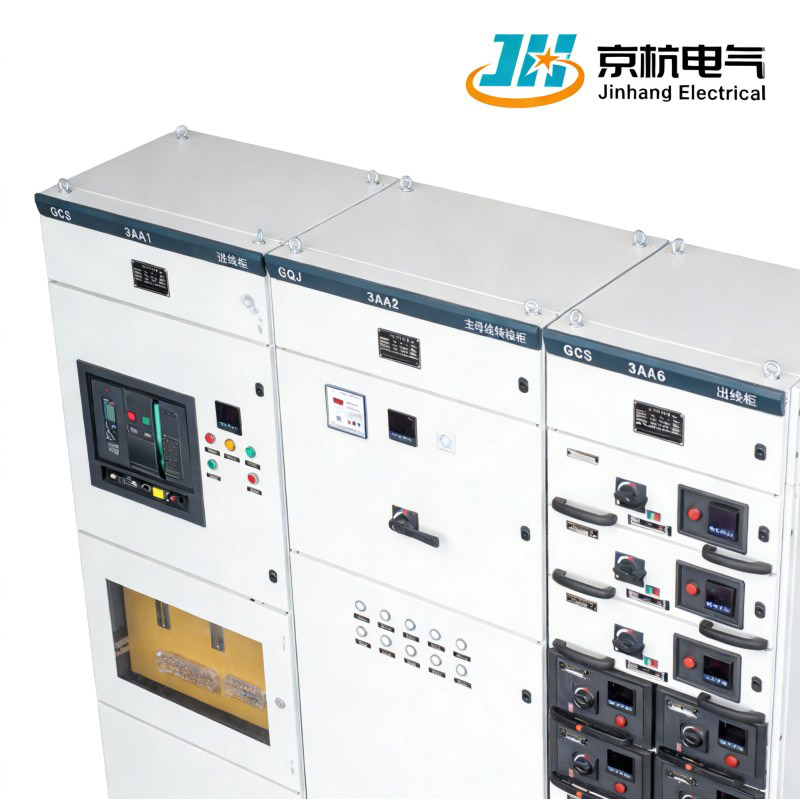

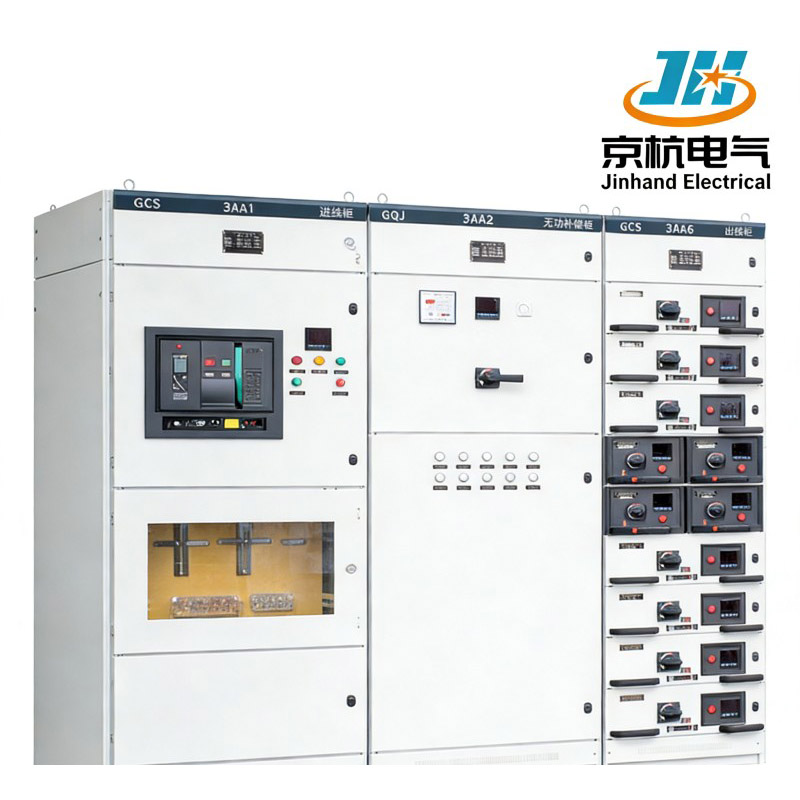

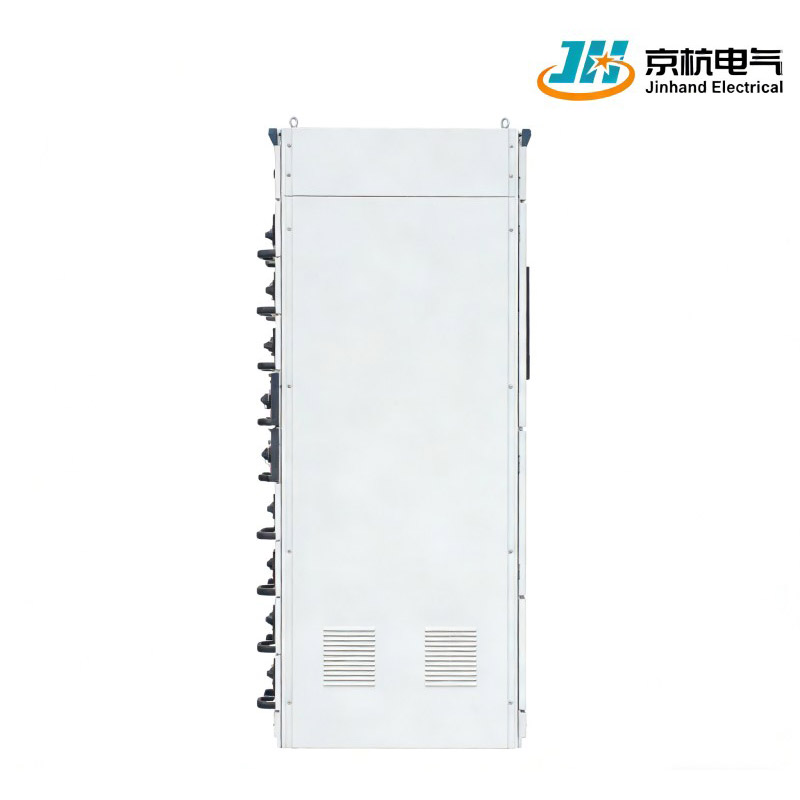

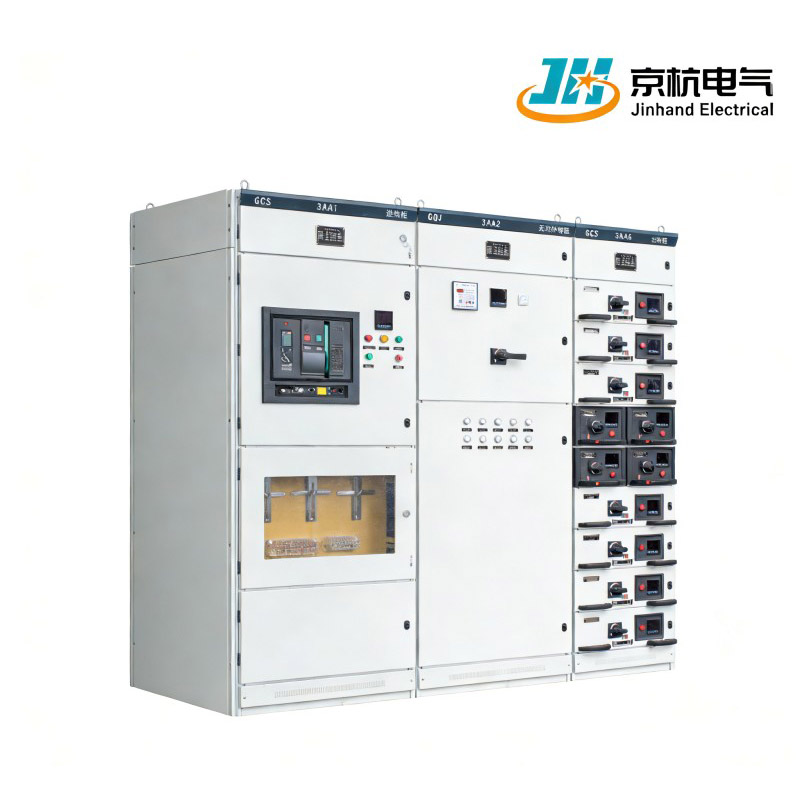

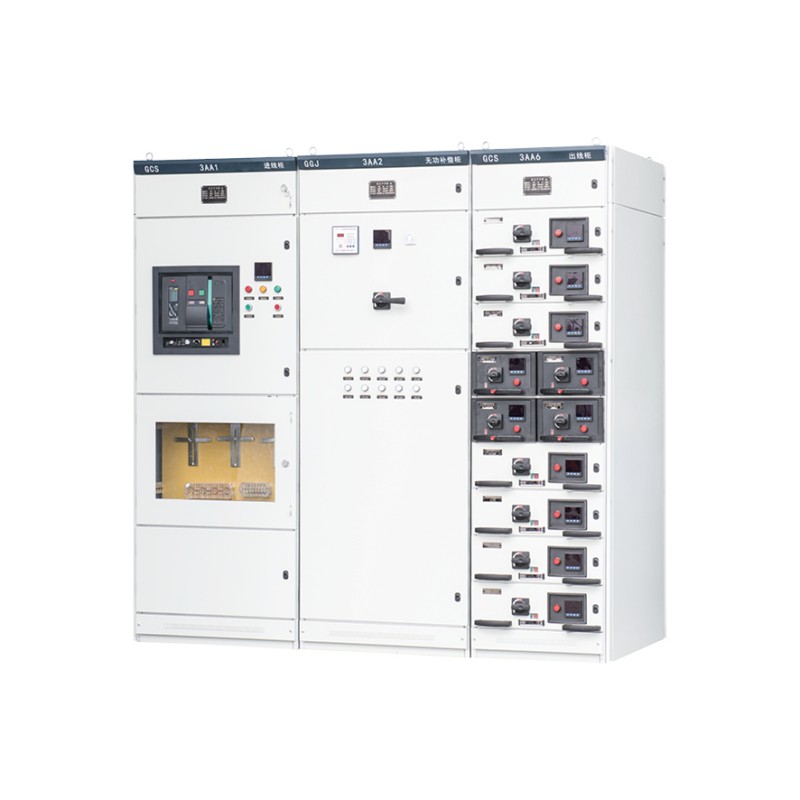

El tablero de distribución de energía extraíble de bajo voltaje GCS de Jinhand Electrical de China admite sistemas de 50 (60) Hz hasta 4000 A. Como fábrica y proveedor líder, nuestros equipos están diseñados para distribución automatizada de energía, control de motores y compensación reactiva en industrias exigentes, con gran capacidad para pedidos al por mayor.
1.Amplia aplicabilidad industrial: Ideal para diversas industrias, incluidas plantas de energía, petróleo, química, metalúrgica, textil y edificios de gran altura, lo que garantiza versatilidad en la aplicación.
2. Alta capacidad de corriente: admite corrientes nominales de hasta 4000 A, lo que lo hace adecuado para requisitos de distribución exigentes en operaciones a gran escala.
3.Compatibilidad con automatización: Diseñado para entornos de alta automatización, lo que facilita la integración con interfaces de computadora para un mejor control y monitoreo.
| Proyecto | Parámetro | |
| Tensión nominal del circuito principal (V) | CA 380(400),(660) | |
| Tensión nominal del circuito auxiliar (V) | CA 220、380(400)CC 110、220 | |
| Frecuencia nominal (Hz) | 50(60) | |
| Tensión nominal de aislamiento (V) | 660(1000) | |
| Corriente nominal (A) | Barra colectora horizontal | ≤4000 |
| Barra colectora vertical (MCC) | 1000 | |
| Corriente nominal soportada de corta duración de la barra colectora (kA, 1 s) | 50,80 | |
| Corriente nominal máxima soportada de la barra colectora (kA/0,1 s) | 105.176 | |
| Tensión de prueba de frecuencia de alimentación (V/1 min) | Circuito principal | 2500 |
| circuito auxiliar | 1760 | |
| Generatriz | Sistema trifásico de cuatro hilos. | A.B.C.PE.N |
| Sistema trifásico de cinco cables. | A.B.C.PE.N | |
| Nivel de protección | IP30.IP40 | |
1. Compatibilidad con sistemas de CA trifásicos: Compatible con sistemas de CA trifásicos que funcionan a frecuencias de 50 (60) Hz, lo que permite una amplia aplicación en diferentes regiones.
2. Múltiples opciones de voltaje: clasificado para voltajes de trabajo de 380 V (400 V, 660 V), lo que brinda flexibilidad para cumplir con los requisitos específicos del sistema eléctrico.
3.Control Centralizado: Permite el control centralizado de motores eléctricos y compensación de potencia reactiva, optimizando la eficiencia energética y el rendimiento del sistema.
4.Diseño extraíble: cuenta con un mecanismo extraíble para un fácil mantenimiento y reemplazo de componentes, lo que mejora la eficiencia operativa y reduce el tiempo de inactividad.
5.Rendimiento confiable: Construido para soportar condiciones industriales, asegurando durabilidad y confiabilidad en sistemas críticos de suministro y generación de energía.
1. Diseño de alta densidad de corriente: corriente nominal de barra colectora horizontal de hasta 4000 A, corriente nominal de barra colectora vertical (MCC) de 1000 A. La estructura compacta admite cableado de alta densidad, lo que ahorra espacio de instalación.
2. Distribución inteligente de energía y gestión de motores: admite la integración de PLC y la configuración de medidores inteligentes, lo que permite el control del grupo de motores, el monitoreo de la eficiencia energética, el diagnóstico de fallas y el arranque/parada remotos. Adecuado para líneas de producción automatizadas y sistemas de energía inteligentes.
3. Fuerte capacidad de compensación de potencia reactiva: puede integrar módulos dinámicos de compensación de potencia reactiva (por ejemplo, SVG, combinaciones de condensador-reactor), lo que admite la corrección automática del factor de potencia para mejorar la calidad de la red y la eficiencia energética.
4.Expansión modular y flexible: utiliza unidades funcionales estandarizadas y una estructura modular, que admite varias combinaciones de gabinetes para una fácil expansión y actualización del sistema.
5. Alta seguridad y fácil mantenimiento: cuenta con enclavamientos eléctricos y mecánicos completos y admite mantenimiento en vivo. Las cajoneras incluyen reconocimiento de posición e indicación de estado, lo que mejora la seguridad operativa y la comodidad del mantenimiento.
P1: ¿El cuadro GCS es adecuado para el arranque de motores de servicio pesado?
R: Sí, se puede configurar con arrancadores suaves de alto rendimiento o variadores de frecuencia para admitir arranques de servicio pesado y un funcionamiento suave de motores de alta potencia.
P2: ¿Admite comunicación con sistemas DCS/SCADA?
R: Sí. Los administradores de comunicaciones se pueden integrar en el gabinete, admitiendo protocolos como Profibus-DP, Modbus TCP y Ethernet para la integración de datos y el control con sistemas de nivel superior.
P3: ¿Se puede utilizar el nivel de protección IP40 en ambientes polvorientos?
R: IP40 protege contra objetos sólidos de ≥1 mm de diámetro y es adecuado para entornos industriales en general. Para áreas con mucho polvo, se recomienda un nivel de protección más alto o medidas de sellado adicionales.
P4: ¿Admite conmutación de transferencia automática (ATS) para fuentes de alimentación duales?
R: Sí. Se puede configurar con una unidad ATS para lograr una conmutación perfecta entre las fuentes de alimentación principal y de respaldo, asegurando un suministro de energía continuo.
P5: ¿Cuál es el plazo de entrega y el soporte de personalización?
R: Los pedidos de configuración estándar tienen un plazo de entrega de aproximadamente 20 a 30 días hábiles. Ofrecemos servicios de diseño personalizado basados en diagramas del sistema eléctrico del usuario.
