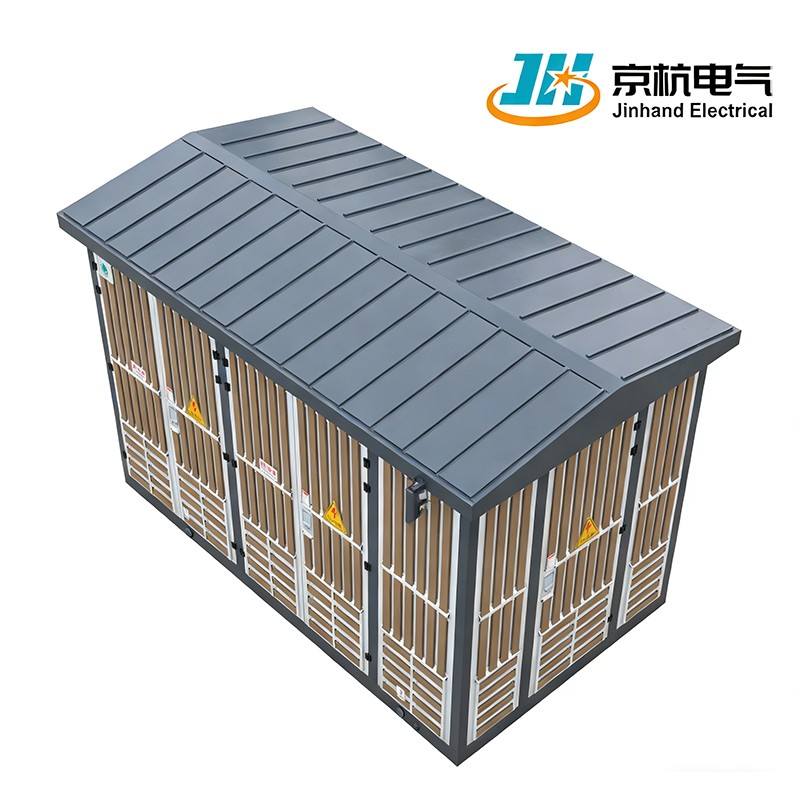

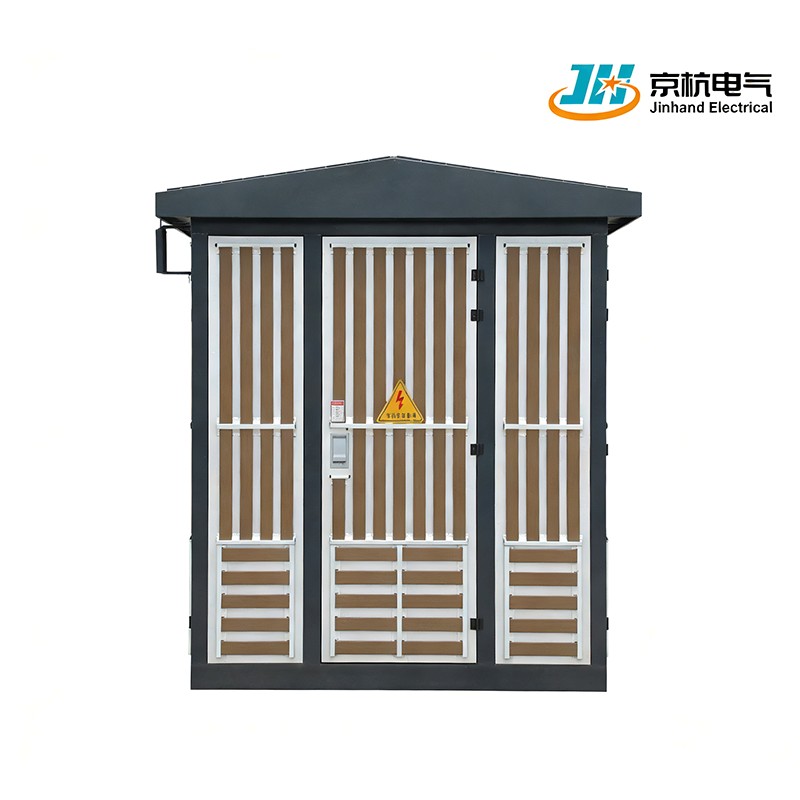

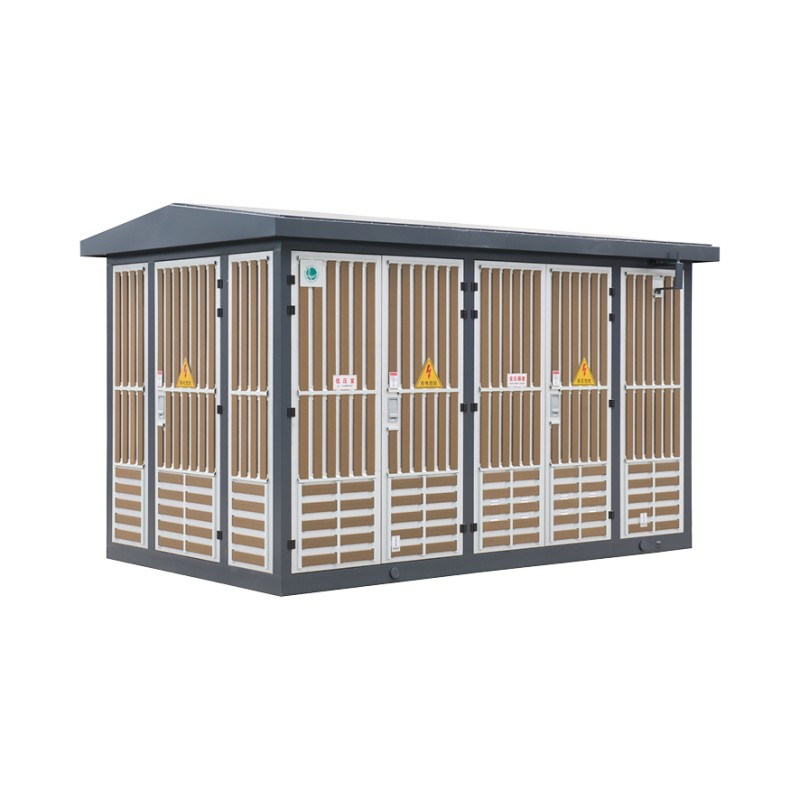

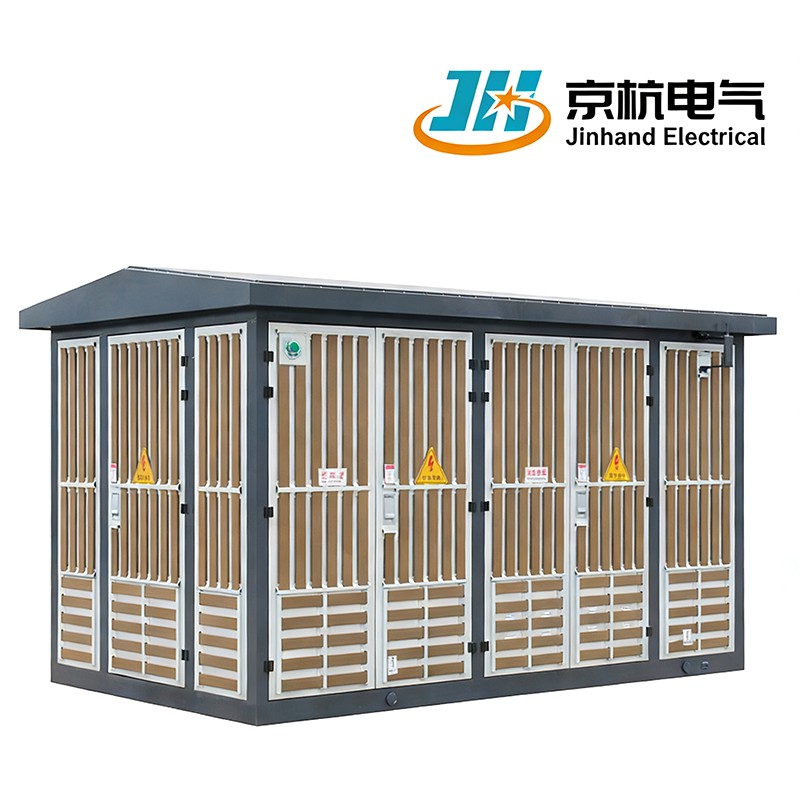

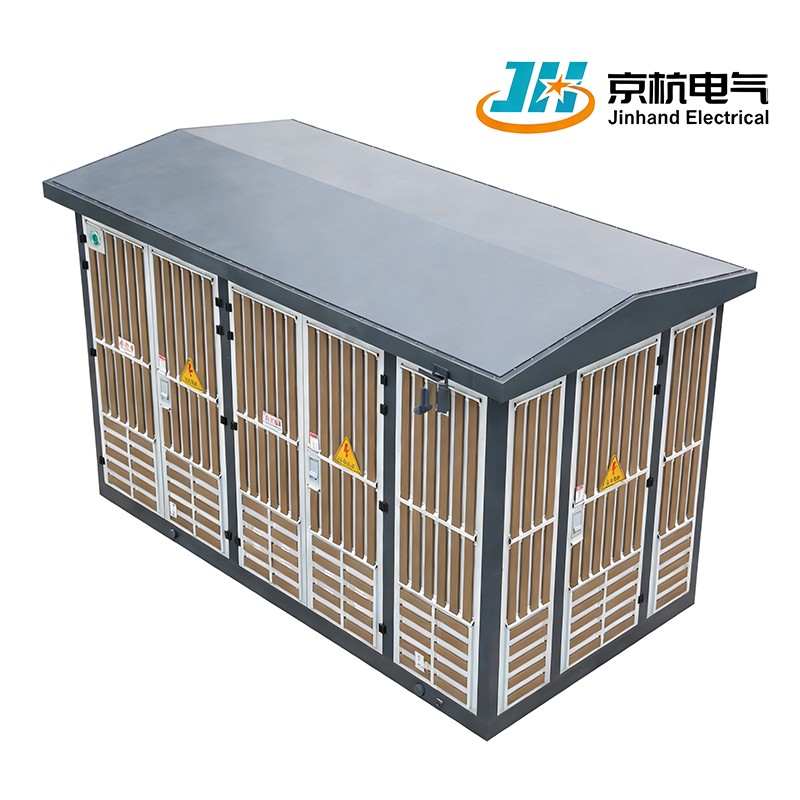

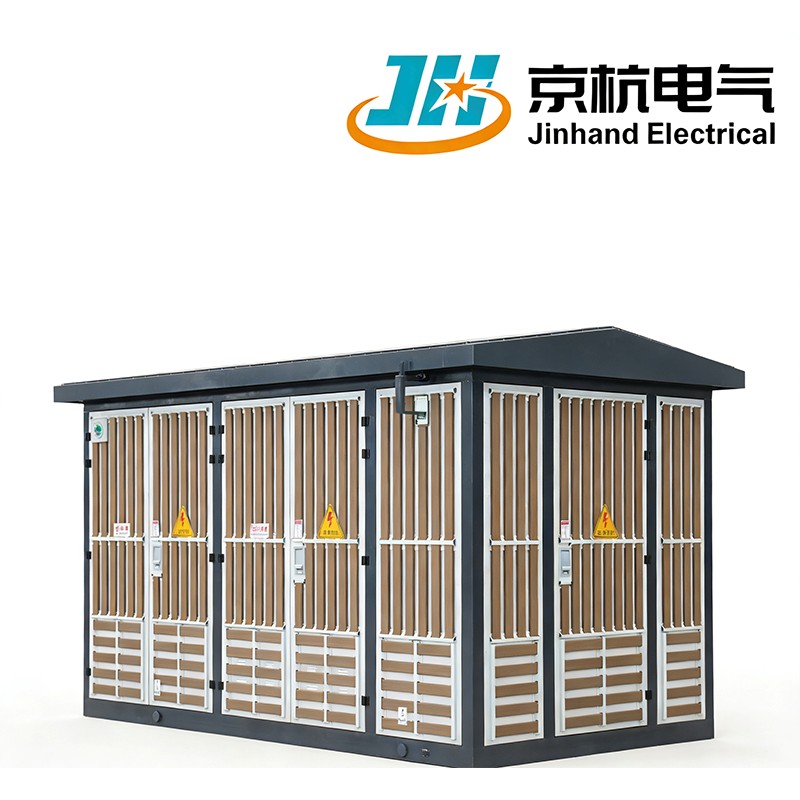

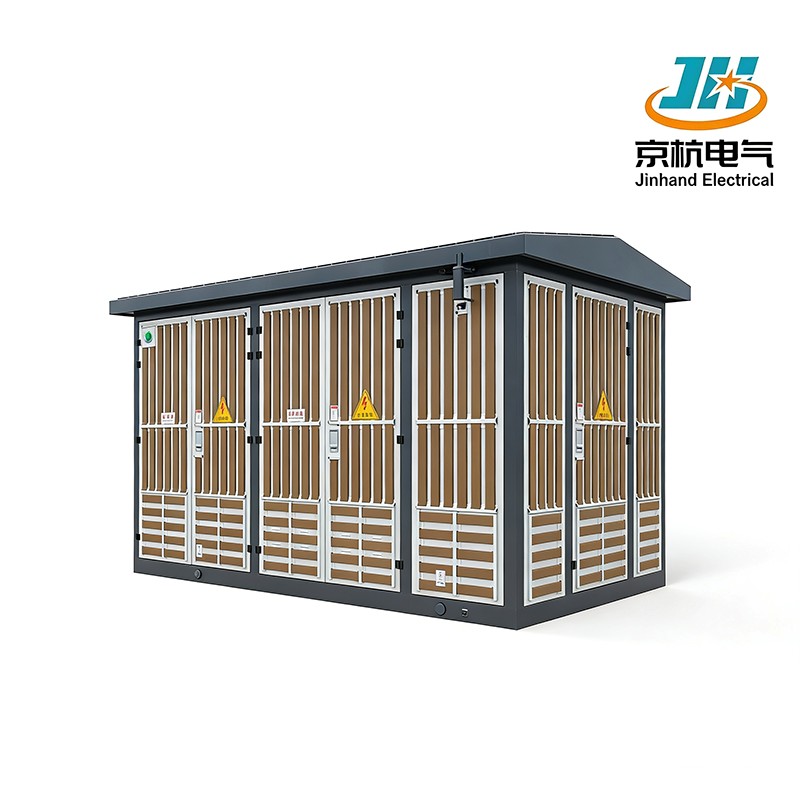

Jinhand Electric Co., Ltd. se compromete a proporcionar a los clientes equipos eléctricos eficientes y confiables, aprovechando nuestra rica experiencia en la industria para respaldar el éxito empresarial. Como proveedor líder de equipos eléctricos en China, nuestra fábrica está equipada con instalaciones de producción avanzadas y estrictas medidas de control de calidad para garantizar que nuestros productos satisfagan las necesidades de los clientes. La subestación prefabricada de voltaje es una excelente solución de distribución de energía interior adecuada para diversos escenarios de aplicación.
1. Cumplimiento de los estándares: Cumple totalmente con el estándar GB17467 "Subestación prefabricada de alto voltaje/bajo voltaje", lo que garantiza confiabilidad y seguridad.
2.Aplicaciones versátiles: adecuadas para diversos entornos, incluida la distribución de energía pública urbana, empresas industriales y mineras, edificios urbanos, comunidades residenciales, campos petroleros, muelles, hoteles, parques y sitios de construcción.
3. Opciones de fuente de alimentación flexibles: Capaces de lograr una red en anillo o una fuente de alimentación terminal, brindando flexibilidad en la distribución de energía.
| Artículo | Unidad | Aparatos eléctricos de alto voltaje | Transformador | Aparatos eléctricos de baja tensión |
| Tensión nominal | kV | 6/10 | 60/0,410/0,4 | 0.4 |
| Capacidad nominal | kVA |
|
50~1600 |
|
| Corriente nominal | A | 200、400、630 |
|
100~3200 |
| Corriente nominal de corte en cortocircuito | A | Interruptor de carga 400-600 |
|
15~63kA |
| ka | El interruptor combinado depende del fusible. |
|
||
| Corriente nominal soportada de corta duración | ka | 16,20(4s) |
|
15(1s) |
|
|
30(1s) | |||
| Corriente nominal máxima soportada | ka | 31,5,50 |
|
30 |
|
|
63 | |||
| Tensión soportada de frecuencia de alimentación (1 min) | kV | Fase a tierra y fase a fase 32/42 | 25/35 Inmersión en aceite | ≤0,3,2 |
| fractura de aislamiento 36/48 | 20/28Seco | >0,3,2,5 | ||
| Tensión soportada por impulso de rayo (pico) | kV | Fase a tierra y fase a fase 60/75 | 60/75 |
|
| Fractura de aislamiento 70/85 |
|
|||
| Nivel de ruido | ab |
|
IP23 |
|
Nota: Cuando la capacidad del transformador es inferior a 200 KVA, los elementos 5 y 6 no son necesarios.
1.Diseño prefabricado: Diseñado como una subestación prefabricada, lo que facilita una fácil instalación y reduce el tiempo de construcción en el sitio.
2.Integración de alto y bajo voltaje: integra sistemas de alto y bajo voltaje, lo que permite una gestión eficiente de la energía.
3.Durabilidad y confiabilidad: Construido para soportar condiciones ambientales adversas, lo que garantiza un rendimiento a largo plazo y un mantenimiento mínimo.
1.Estructura prefabricada integrada: el ensamblaje modular y prefabricado en fábrica reduce el tiempo y el costo de construcción en el sitio, lo que mejora la eficiencia de la entrega del proyecto.
2. Diseño integrado de alto y bajo voltaje: los equipos eléctricos y transformadores de alto y bajo voltaje están dispuestos en un diseño compacto e integrado, lo que ahorra espacio y es adecuado para sitios con área limitada.
3.Configuración de capacidad flexible: la capacidad del transformador varía de 50 a 1600 kVA para satisfacer diferentes requisitos de carga de energía, con soporte para soluciones personalizadas.
4. Alta protección y gran adaptabilidad: el alto grado de protección del gabinete permite la adaptación a entornos exteriores hostiles, adecuado para diversos entornos, como parques industriales, áreas residenciales, puertos y campos petroleros.
5.Monitoreo inteligente opcional: admite la adición de módulos de monitoreo inteligente para el monitoreo en tiempo real de temperatura, corriente, voltaje y otros parámetros.
P1: ¿La subestación prefabricada es adecuada para zonas de gran altitud?
R: Sí, el diseño del producto considera la adaptabilidad a la altitud y admite el funcionamiento normal en áreas de hasta 2000 metros sobre el nivel del mar. Hay diseños personalizados disponibles para altitudes más altas.
P2: ¿Es compatible con los modos de red en anillo y de fuente de alimentación del terminal?
R: Sí. Se puede configurar para red en anillo o suministro de energía terminal según los requisitos del sistema de distribución, ofreciendo flexibilidad para diferentes estructuras de red.
P3: ¿La instalación requiere cimientos especiales?
R: Los requisitos para los cimientos son simples, generalmente una base de concreto plana. Proporcionamos dibujos de cimientos y orientación de instalación para una construcción rápida y sencilla.
P4: ¿Incluye protección contra rayos y conexión a tierra?
R: Sí, el producto cuenta con dispositivos de protección contra rayos integrados y un sistema de conexión a tierra dedicado, que cumple con las normas nacionales de seguridad eléctrica.
P5: ¿El mantenimiento requiere personal especializado?
R: El mantenimiento diario es sencillo y el diseño modular facilita la inspección y reparación. Proporcionamos capacitación operativa y manuales de mantenimiento, y también podemos celebrar acuerdos de servicio de mantenimiento.
