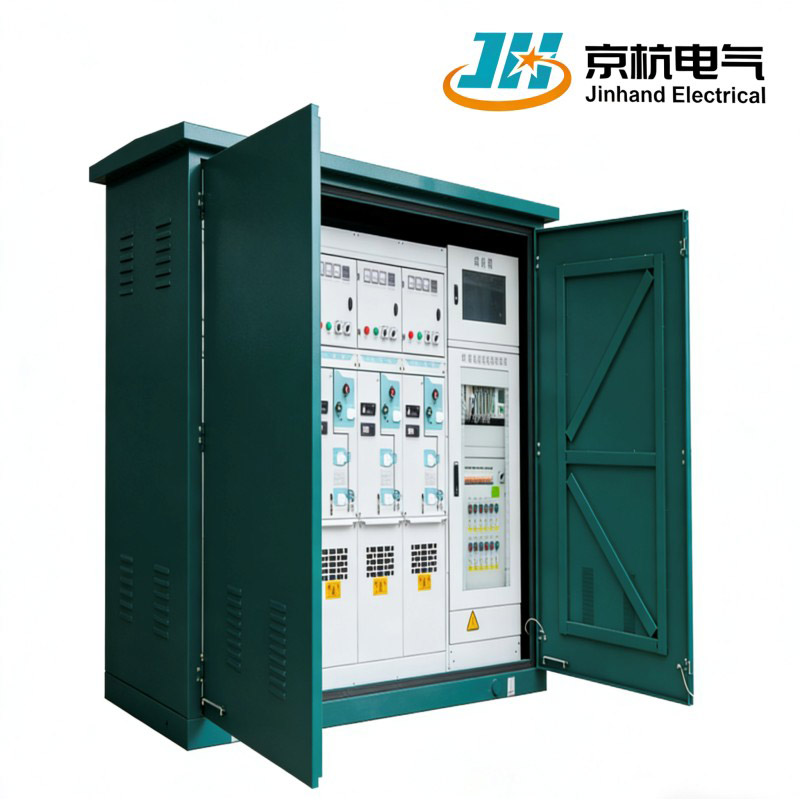

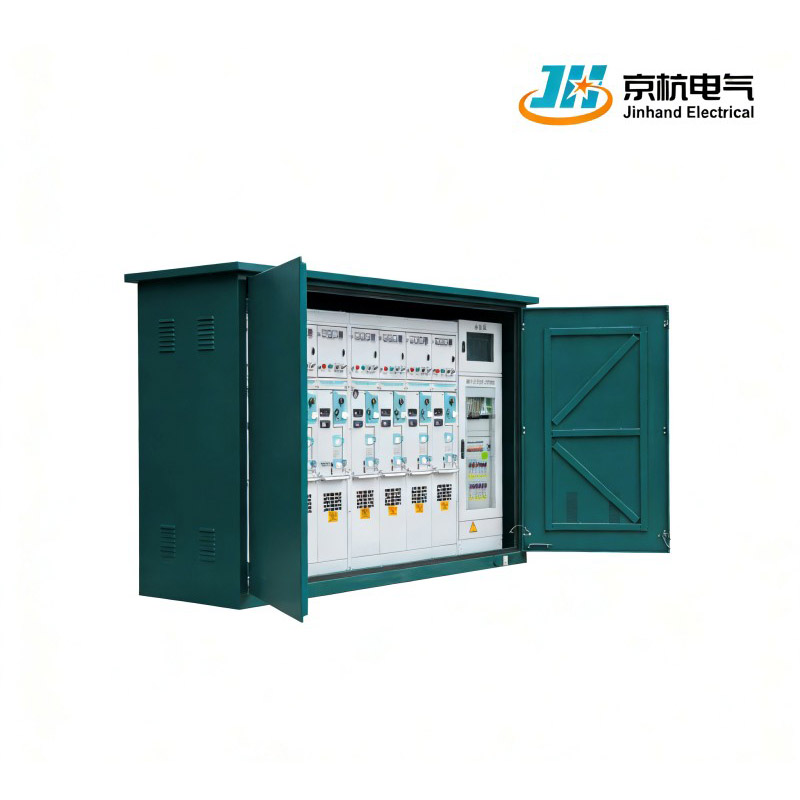

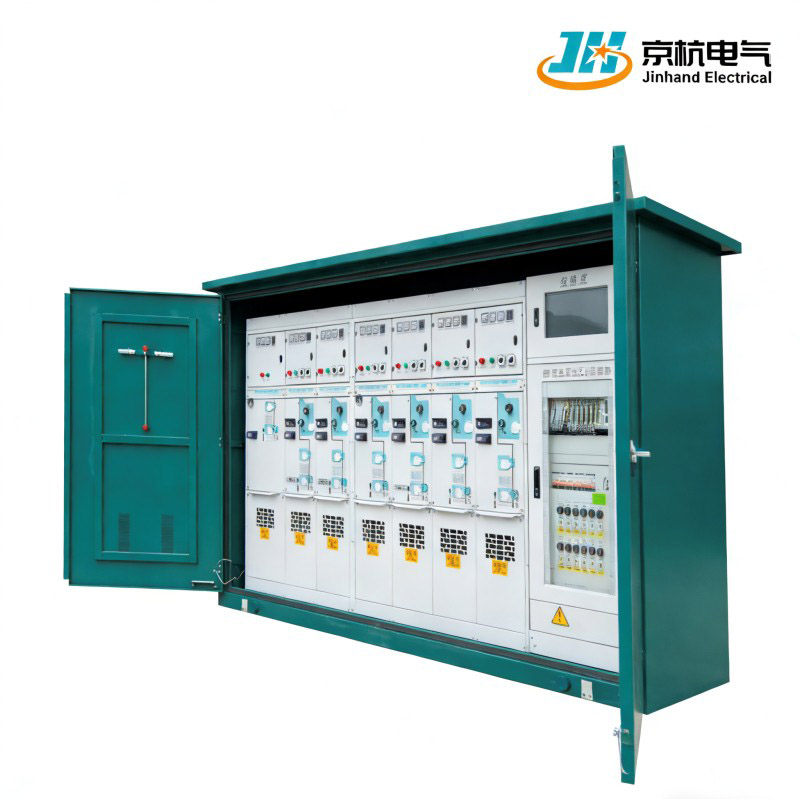

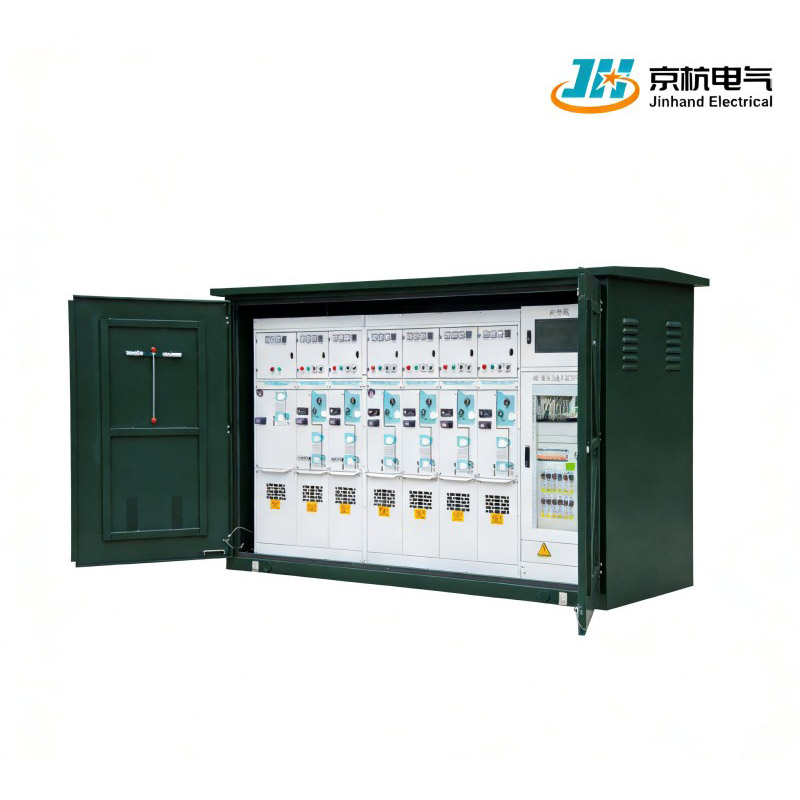

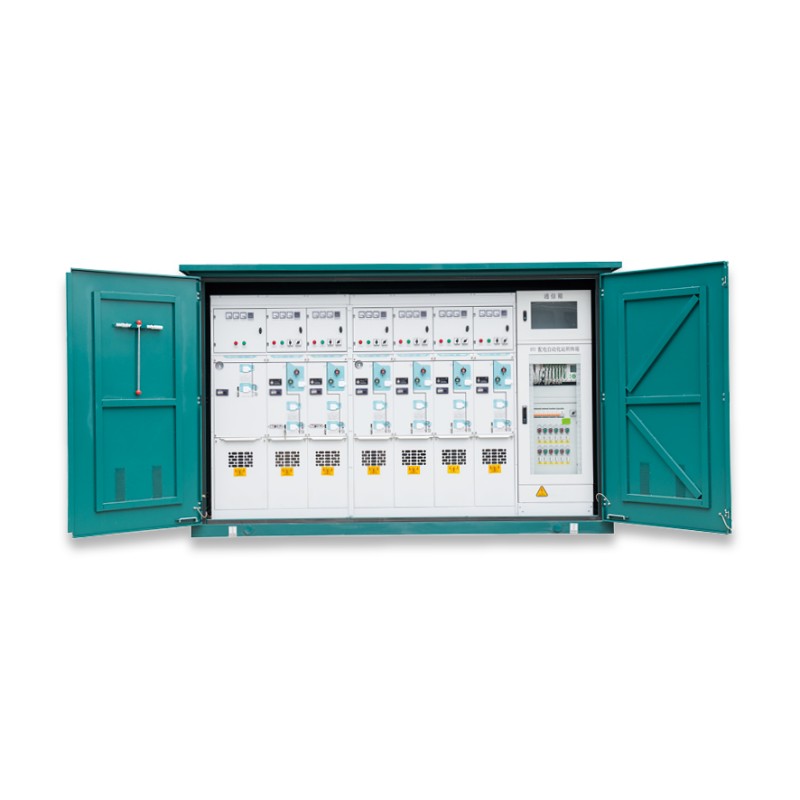

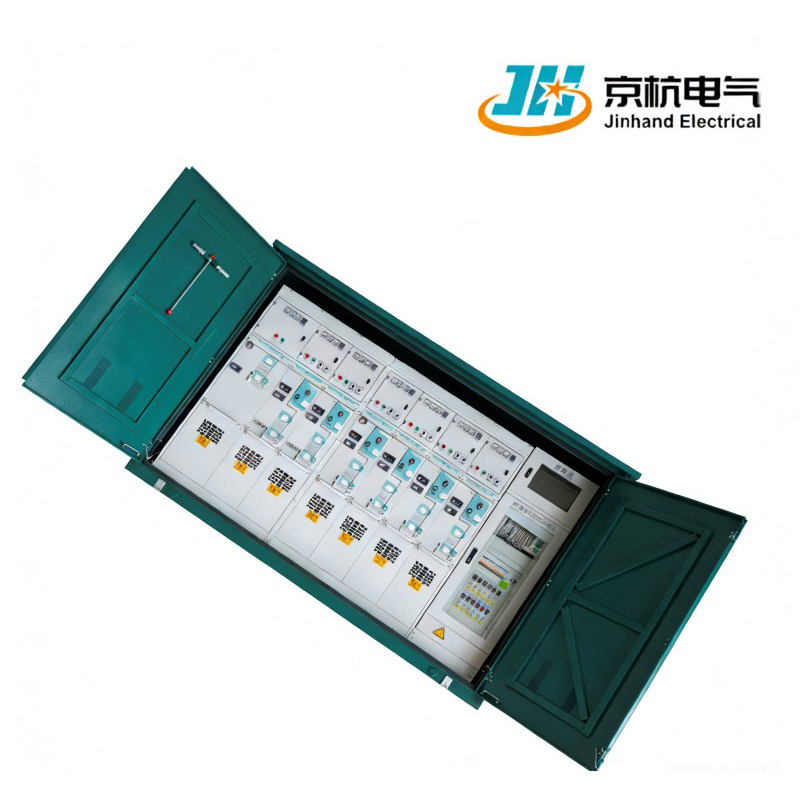

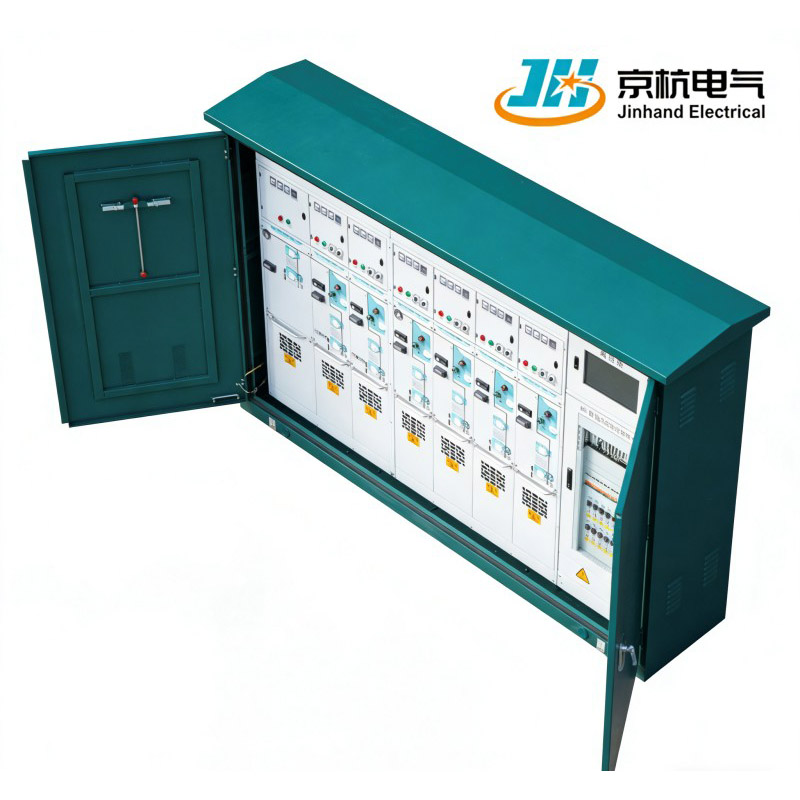

Nuestro equipo tiene una amplia experiencia en la industria y puede brindar a los clientes soporte técnico profesional y servicio posventa, garantizando respuestas oportunas a sus necesidades. La estación de conmutación inteligente para exteriores XGW-12 es producida por nuestra fábrica en China. Como proveedor líder de equipos eléctricos, su excelente rendimiento y facilidad de mantenimiento lo convierten en una opción ideal para la distribución de energía, satisfaciendo las necesidades de adquisición de los clientes globales.
1.Eficiencia espacial: La estación de conmutación tipo caja inteligente para exteriores XGW-12 ocupa un área pequeña y no requiere ingeniería civil, lo que la hace ideal para entornos urbanos con espacio limitado.
2.Configuración flexible: su diseño permite un alto grado de flexibilidad en la configuración para satisfacer diversos requisitos de los usuarios.
3.Suministro de energía confiable: el método de suministro de energía es más confiable en comparación con las líneas de subestaciones tradicionales, lo que respalda las crecientes demandas del desarrollo urbano.
4. Tiempo y costos de construcción reducidos: el tiempo de construcción, instalación y depuración se reduce significativamente, lo que lleva a una reducción de los costos generales.
5. Confiabilidad mejorada de la red urbana: Al integrar los sistemas primarios y secundarios, la confiabilidad del funcionamiento de la red eléctrica urbana mejora enormemente.
| nombre | unidad | Requisito técnico | ||
| Armario de distribución de carga | Armario eléctrico combinado | |||
| Tensión nominal | kV | 12 | ||
| Frecuencia nominal | Hz | 50 | ||
| Corriente nominal | A | 630 | 200 | |
| Corriente de ruptura de carga nominal | A | 630 | 630 | |
| Corriente nominal de resistencia de corto tiempo (valor efectivo) | ka | 20 | ||
| Duración nominal del cortocircuito | s | 3 | ||
| Corriente nominal máxima soportada | ka | 50/63 | ||
| Corriente de ruptura en circuito cerrado | A | 630 | ||
| Corriente de rotura de carga nominal del cable | A | 25 | ||
| Corriente de ruptura nominal del transformador sin carga | A | 16 | ||
| Corriente de transferencia de ruptura nominal | A |
|
1750 | |
| Corriente de corte de cortocircuito esperada del fusible (valor efectivo) | ka |
|
63 | |
| Corriente soportada de corta duración/duración del interruptor de puesta a tierra | ka/s | 25/1 | ||
| Tiempos de rotura actuales nominales | veces | ≥200 | ||
| Vida mecánica | veces | ≥2000 | ||
| Tasa de fuga anual de gas SF6 |
|
≤1% | ||
| Tensión soportada de frecuencia industrial de 1 min (valor efectivo) | kV entre fracturas | 48 | ||
| kV entre fases | 42 | |||
| kV relativo a tierra | 42 | |||
| Tensión soportada de impulso de rayo (pico) | Interfractura | kV | 85 | |
| kV de interfase | 75 | |||
| kV relativo a tierra | 75 | |||
| Mecanismo de operación de resorte | Manual, se puede actualizar a eléctrico. | |||
| Tensión de funcionamiento V | CC 48 V CA 220 V | |||
| Distancia de fuga del aislamiento externo mm/kV | ≥20 | |||
| Apertura de asincronía ms | <5 | |||
| Cerrando asincronía ms | <5 | |||
| Resistencia del circuito principal u0 | <140 | |||
| Nivel de protección de la carcasa del gabinete | IP4X | |||
1. Diseño integrado: La estación integra aparamenta de 12/24 kV, disyuntores, interruptores de carga, transformadores, PT, FTU, RTU de potencia, terminales de control de comunicación (CCU), medición y lectura automática de medidores en una sola caja de acero inoxidable, móvil, sellada y a prueba de humedad.
2.Montaje Modular:Logra el montaje modular de sistemas tanto primarios como secundarios dentro de la red de distribución urbana.
3.Tecnología avanzada: Incorpora tecnologías modernas para mejorar las capacidades de automatización y monitoreo, mejorando la eficiencia operativa.
4.Adaptable al Desarrollo Urbano: Diseñado específicamente para abordar los desafíos planteados por el aumento de la densidad urbana y las restricciones de planificación.
1. Estación de conmutación inteligente para exteriores totalmente integrada: combina equipos de conmutación de 12/24 kV, disyuntores, interruptores de carga, transformadores, PT/CT, FTU, RTU, unidades de control de comunicación y dispositivos de medición en una carcasa sellada de acero inoxidable, proporcionando una solución integral de distribución de energía.
2.Implementación rápida sin ingeniería civil: la estructura prefabricada modular elimina la necesidad de obras civiles complejas, acortando significativamente los plazos de construcción y reduciendo los costos generales. Especialmente indicado para escenarios de renovación urbana y suministro eléctrico temporal.
3.Monitoreo inteligente de alta confiabilidad: la FTU (Unidad terminal de alimentación) y la RTU (Unidad terminal remota) incorporadas admiten la adquisición de datos en tiempo real, la ubicación de fallas, el control remoto y la restauración automatizada, lo que mejora la capacidad de autorreparación de la red de distribución.
4.Configuración flexible y escalable: admite varios modos de cableado, como red en anillo, radial y fuente de alimentación dual, lo que permite una expansión de capacidad flexible o la adición de circuitos en función del crecimiento de la carga.
5. Fuerte adaptabilidad ambiental: carcasa de acero inoxidable con clasificación de protección IP4X, con funciones a prueba de humedad, corrosión y anticondensación. Adecuado para amplios rangos de temperatura de -30°C a +40°C.
6.Bajo mantenimiento y larga vida útil: tasa de fuga anual de gas SF6 ≤1%, vida mecánica del mecanismo de funcionamiento del resorte ≥2000 ciclos, admite actualizaciones manuales/eléctricas y ofrece fácil operación y mantenimiento.
P1: ¿La estación de conmutación inteligente admite monitoreo y operación remotos?
R: Sí, la unidad de control de comunicación (CCU) incorporada admite comunicación 4G/fibra/Ethernet, lo que permite monitoreo, control y análisis de datos remotos a través de plataformas en la nube o sistemas SCADA.
P2: ¿Es adecuado para zonas de gran altitud?
R: Admite el funcionamiento normal en altitudes ≤2000 m. Hay diseños personalizados disponibles para altitudes más altas según los requisitos de aislamiento.
P3: ¿La instalación requiere cortes de energía?
R: Admite soluciones de instalación en vivo con blindaje aislado y herramientas especializadas, lo que permite la integración sin interrumpir las operaciones de la red existente.
P4: ¿Es compatible con los protocolos de comunicación y protección nacionales e internacionales?
R: Admite protocolos estándar internacionales como IEC 61850, DNP3.0 y Modbus, con personalización disponible para los principales sistemas de automatización de distribución nacional.
P5: ¿El gabinete incluye control de temperatura?
R: Las características estándar incluyen sensores de temperatura y humedad con calentamiento y deshumidificación automáticos. Hay disponibles aire acondicionado o ventiladores opcionales para garantizar un funcionamiento estable en entornos hostiles.
