Comprender los diferentes tipos es clave para la selección. La amplia gama de Jinhand cubre todas las categorías principales:

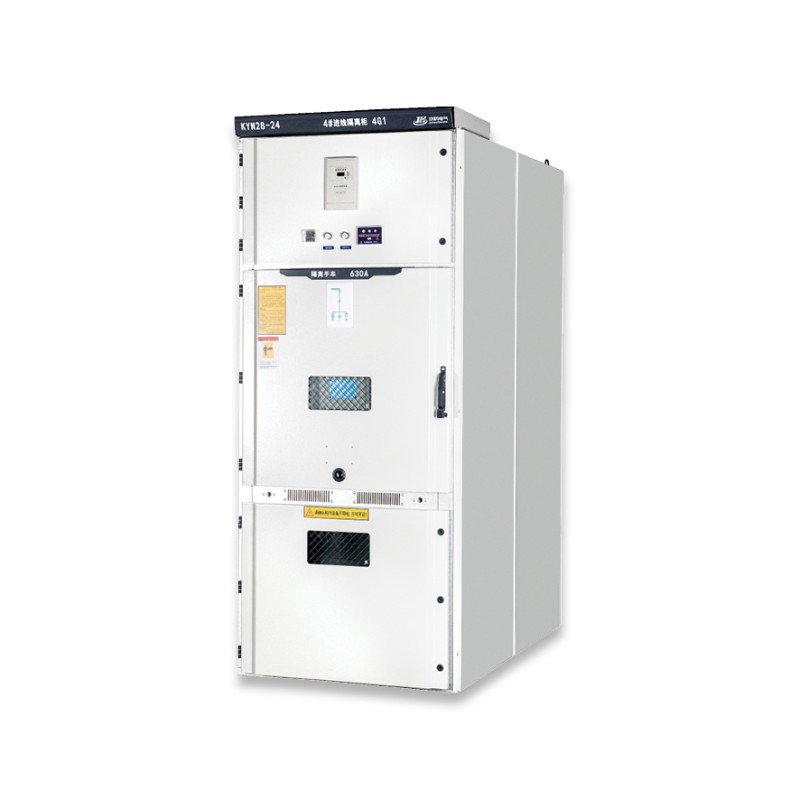

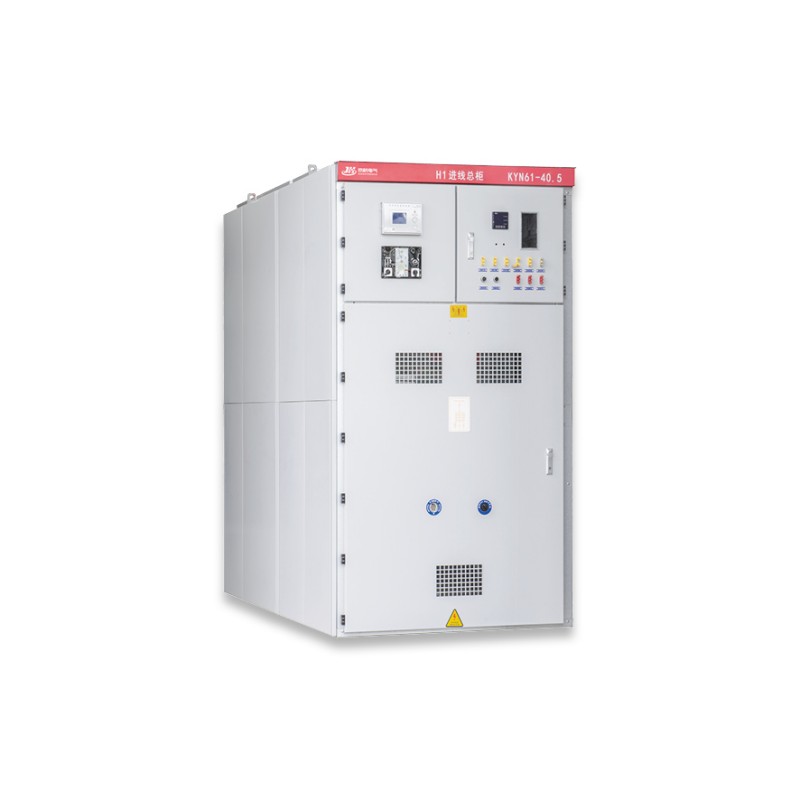

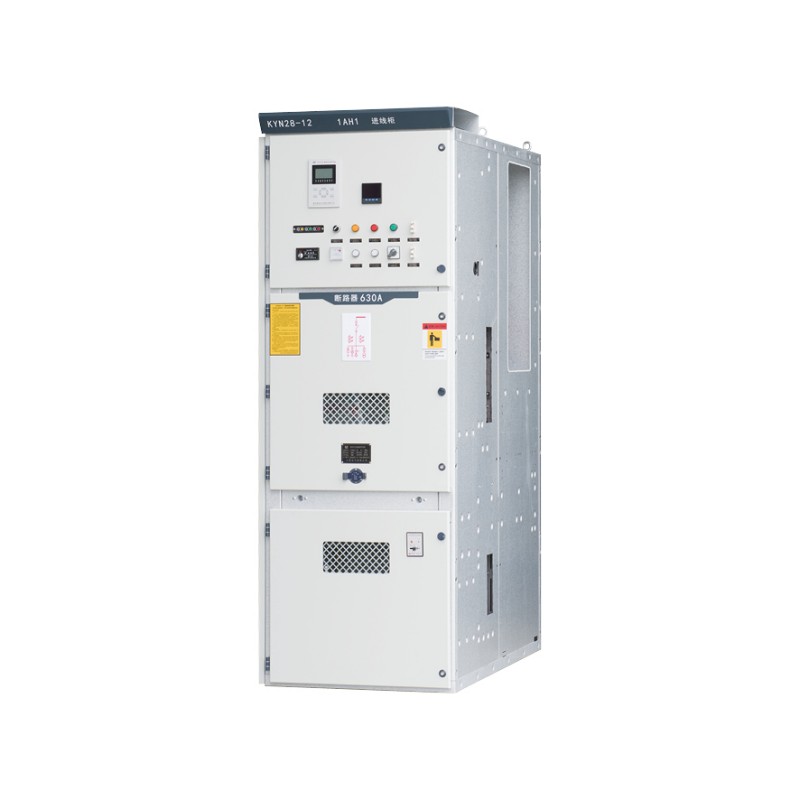

KYN61-40.5, KYN28-24, KYN28-12.
Carro con disyuntor extraíble para fácil mantenimiento, totalmente compartimentado para mayor seguridad, carcasa metálica robusta.
Auxiliares de centrales eléctricas, subestaciones principales en plantas industriales (acero, cemento, minería), tomas de grandes edificios comerciales.
XGN-12.
Aislamiento fundido con resina epoxi, completamente sellado, no afectado por el medio ambiente, tamaño compacto.
Redes de distribución de cable urbano, parques de energía renovable (solar/eólica), hospitales, centros de datos, entornos hostiles (costeros, contaminados).

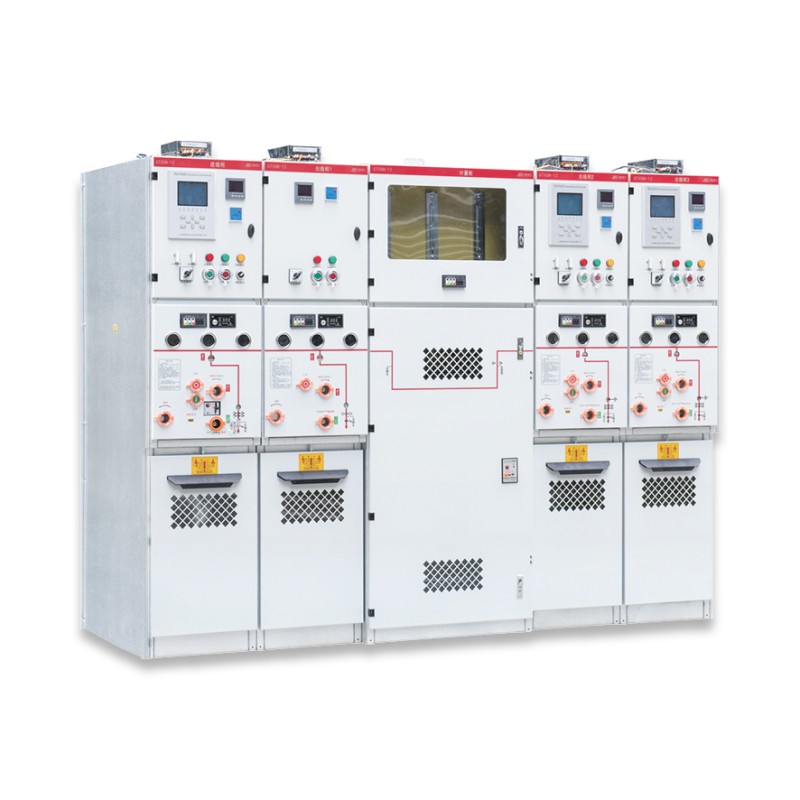

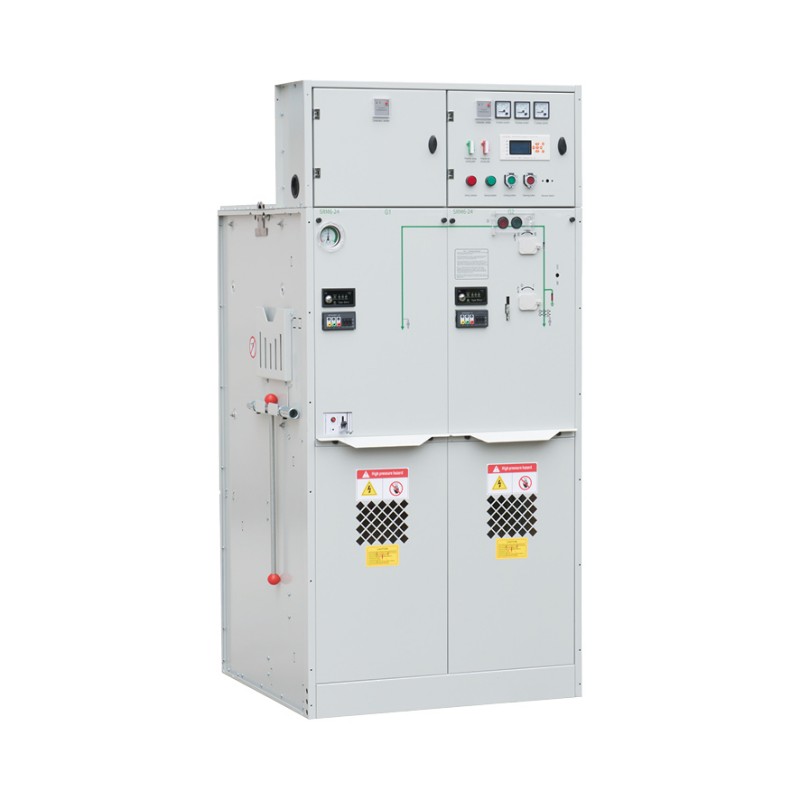

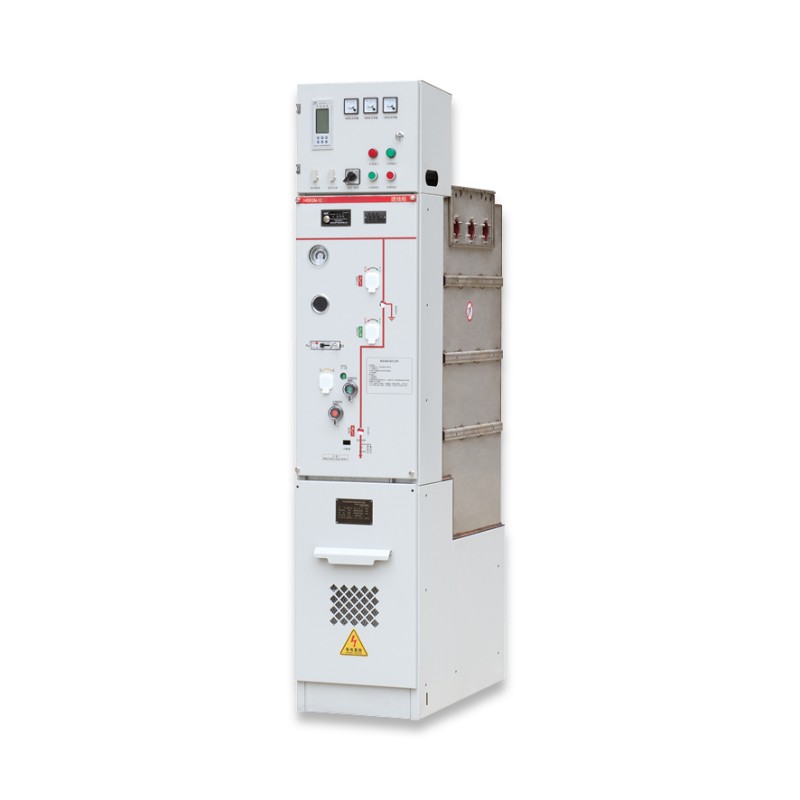

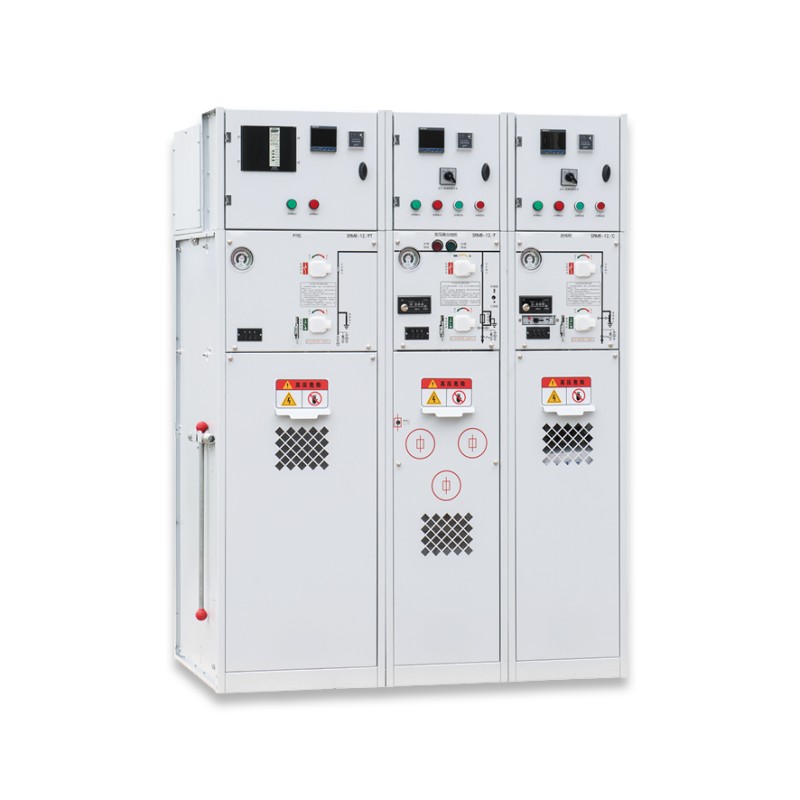

SRM6-12/24, HBXGN-12/24.
Piezas vivas encerradas en tanques sellados y presurizados llenos de SF6 o gas ecológico. Extremadamente compacto, libre de mantenimiento, ideal para ubicaciones sensibles o con espacio limitado.
Subestaciones subterráneas, estaciones de conmutación interiores, edificios de gran altura, ferrocarriles, aeropuertos, zonas propensas a inundaciones o contaminación grave.

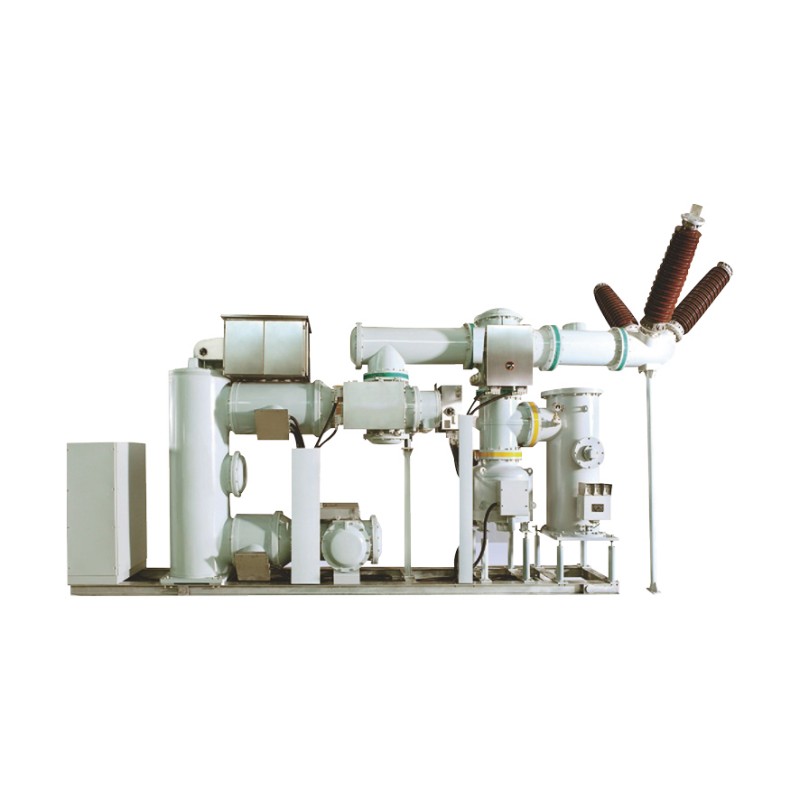

ZFW41-126.
Interruptor modular de tres posiciones, diseño extremadamente compacto (ahorra hasta un 70% de espacio frente a AIS), compatible con monitoreo inteligente.
Subestaciones de 110kV en zonas urbanas, principales entrantes de plantas industriales, centrales hidroeléctricas o térmicas.
La selección de aparamenta de alto voltaje implica consideraciones técnicas, ambientales y económicas. Siga esta guía y aproveche la consulta gratuita de Jinhand:
¿Cuál es el voltaje de su sistema?
12 kV, 24 kV, 40,5 kV
¿Cuál es la corriente de carga normal y máxima?
1250A, 2000A, 3150A
¿Cuál es la corriente máxima de cortocircuito que puede generar su sistema?
Esto determina la resistencia a corto plazo (Icw) y la capacidad de ruptura (Icu) requeridas. Jinhand ofrece rangos de hasta 40kA/4s y rupturas de hasta 40kA.
Ofrecemos soluciones para ambos.
GIS (SRM6) es la mejor opción para espacios reducidos.
¿El lugar está contaminado, salado, húmedo o polvoriento?
Los equipos con aislamiento sólido (XGN) o gas (SRM6, HBXGN) ofrecen inmunidad superior.
Los diseños estándar son para ≤1500 m. Para altitudes mayores, Jinhand ofrece diseños especialmente adaptados.
Esta es una característica de seguridad no negociable para evitar un mal funcionamiento. Todos los cuadros Jinhand incluyen enclavamiento mecánico o mecánico-eléctrico robusto.
¿Qué nivel de protección (sobrecorriente, falla a tierra) y control (local/remoto) se necesita?
Integramos relés estándar o unidades avanzadas basadas en microprocesadores.
Si bien AIS (KYN) puede tener un costo inicial más bajo, GIS (SRM6) ofrece ahorros significativos en espacio (bienes raíces), instalación y mantenimiento durante su vida útil de más de 30 años.
Invertir en aparamenta con monitoreo en línea (temperatura, descarga parcial) puede evitar costosas interrupciones.
Nuestro compromiso con la calidad se refleja en datos concretos. A continuación se muestran especificaciones extraídas de nuestras certificaciones de productos e informes de prueba:
Tabla de parámetros técnicos comparativos:
| Característica/Modelo | KYN28-12(AIS) | XGN-12 (sólido) | SRM6-12(SIG) | Unidad |
| Tensión nominal | 12 | 12 | 12 | kV |
| Corriente nominal (máx.) | 3150 | 1250 | 630/1250 | A |
| Corriente de resistencia de corta duración (4 s) | 40 | 25/31,5 | 20/25 | ka |
| Corriente de ruptura de cortocircuito | 40 | 25/31,5 | 20/25 | ka |
| Tensión soportada de frecuencia de potencia | 42/48 | 42/48 | 42/48 | kV |
| Voltaje de impulso del rayo | 75/85 | 75/85 | 75/85 | kV |
| Medio de aislamiento | Aire | Resina epoxídica | SF6/Aire seco | - |
| Grado de protección (recinto) | IP4X | IP3X | P67 (tanque) | - |
| Vida útil del diseño | >20 años | >30 años | >30 años | Años |
| Ciclo de mantenimiento | 5-8 años | Mínimo | Sellado de por vida |
|
| Huella (relativa) | 100% | ~80% | ~30-50% | % |
Nota: Varía según el tipo de módulo.
Disyuntores de vacío con 10.000 operaciones mecánicas.
Todos los diseños pasan rigurosas pruebas de frecuencia eléctrica e impulso de rayos según los estándares IEC/GB.
Los productos GIS tienen una tasa de fuga anual de <0,5 % y se prueban para resistir sísmicas de hasta 0,4 g de aceleración horizontal.
Nuestros productos se prueban a nivel mundial. Aquí hay comentarios no solicitados de nuestros socios:
"Después de años de cooperación, los tableros de alta tensión de Jinhand nunca han tenido problemas importantes de calidad. Su respuesta posventa es rápida y brinda soporte técnico y repuestos rápidos. Son un proveedor confiable a largo plazo para nosotros".
"La colaboración con Jinhand Electrical ha superado nuestras expectativas. Cumplen constantemente el contrato, lo que garantiza un progreso fluido del proyecto, lo que nos proporciona una gran tranquilidad".
Ofrecemos una asociación completa, no solo un producto:
Analizamos sus necesidades y proporcionamos diagramas esquemáticos, planos de distribución y lista de materiales.
Sea testigo de pruebas exhaustivas en nuestras instalaciones antes del envío. Proporcionamos informes de prueba completos.
Modificaciones en dimensiones, capacidades de barras, recubrimientos especiales o integración de componentes de marcas específicas.
Capacitación en sitio o en fábrica para su personal de operación y mantenimiento.
Gestionamos el transporte marítimo/aéreo y ofrecemos una garantía estándar de 18 meses con soporte técnico de por vida.
R: Absolutamente. Nuestro tablero puede equiparse con relés de protección de microprocesador inteligentes, puertas de enlace de comunicación y protocolos de soporte como IEC 61850, Modbus, DNP3.0 para una integración perfecta.
R: Nuestros productos se fabrican de conformidad con los estándares GB, IEC y ANSI/IEEE. Contamos con la certificación CE y podemos proporcionar informes de pruebas de tipo completos de laboratorios reconocidos como el Centro Nacional de Pruebas de Aparatos de Alto Voltaje.
R: Como fábrica importante en China, tenemos una importante capacidad de producción. Los plazos de entrega de la configuración estándar oscilan entre 3 y 6 semanas, mientras que las soluciones totalmente personalizadas pueden tardar entre 8 y 12 semanas.
R: La calidad está integrada en nuestro proceso. Utilizamos máquinas CNC para fabricación de precisión, líneas automáticas de recubrimiento en polvo y pruebas de rutina 100% de cada unidad. Los componentes clave, como los interruptores en vacío, se obtienen de proveedores nacionales o globales de buena reputación.
R: Sí. Mantenemos un inventario estratégico de repuestos críticos y brindamos soporte de por vida. Nuestro equipo técnico está disponible para asistencia remota o in situ.
Elegir Jinhand significa elegir un socio comprometido con el éxito de su proyecto. Combinamos excelencia en ingeniería, tecnología comprobada de aparamenta de alto voltaje y un servicio al cliente inigualable para brindar soluciones que impulsen el progreso de manera segura y eficiente. ¡Comuníquese con Jinhand Electric Co., Ltd. hoy para obtener una cotización o discusión técnica!
